| يكتب |
1-مخرج بالكابل |
1-إخراج + 1-إدخال مع موصل M8 |
2-مخرج + 1-مدخل بالكابل |
2- بموصل M8 مخرج |
مراقبة الإخراج |
0 خط |
| الموديل NPN |

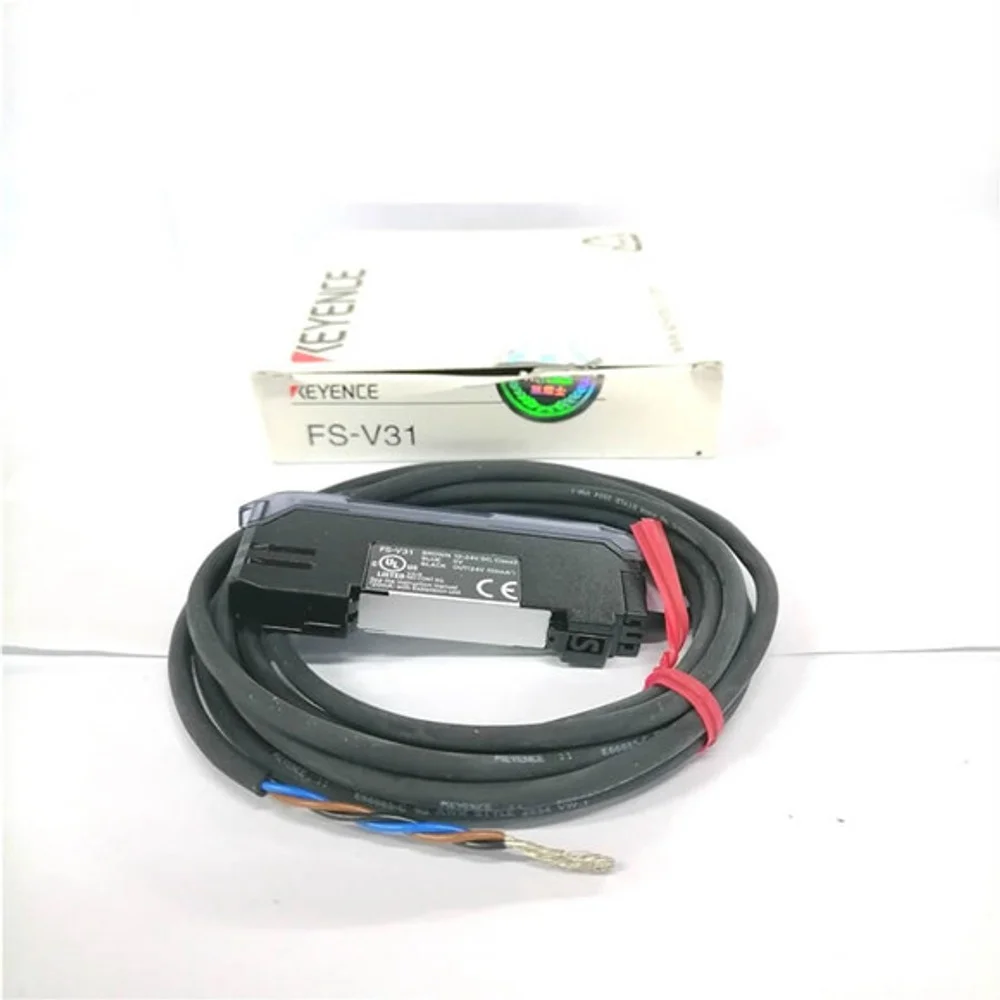

FS-V31 |
FS-V32 |
FS-V31C |
FS-V32C |
FS-V33 |
FS-V34 |
FS-V33C |
FS-V34C |
FS-V31M |
FS-V30 |
| بنب |
FS-V31P |
FS-V32P |
FS-V31CP |
FS-V32CP |
FS-V33P |
FS-V34P |
FS-V33CP |
FS-V34CP |
— |
— |
| الوحدة الرئيسية/وحدة التوسعة |
الوحدة الرئيسية |
وحدة التوسع |
الوحدة الرئيسية |
وحدة التوسع |
الوحدة الرئيسية |
وحدة التوسع |
الوحدة الرئيسية |
وحدة التوسع |
الوحدة الرئيسية |
وحدة التوسع |
| التحكم في الإخراج |
1 الإخراج |
1 الإخراج |
2 مخرجات |
2 مخرجات |
1 الإخراج |
ن/أ |
| مخرج الشاشة (1 إلى 5 فولت) |
ن/أ |
ن/أ |
ن/أ |
ن/أ |
1 الإخراج |
ن/أ |
| المدخلات الخارجية |
ن/أ |
1 إدخال |
1 إدخال |
ن/أ |
ن/أ |
ن/أ |
| موصل |
— |
م8 |
— |
م8 |
— |
— |
| مصدر الضوء |
أحمر، LED مكون من 4 عناصر (الطول الموجي: 640 نانومتر) |
| وقت الاستجابة |
33 مللي ثانية (سرعة عالية)/250 مللي ثانية (FINE)/500 مللي ثانية (TURBO)/1 مللي ثانية (SUPER TURBO)/4 مللي ثانية (ULTRA TURBO)/16 مللي ثانية (MEGA TURBO) |
193 مللي ثانية إلى 16.7 مللي ثانية |
| اختيار الإخراج |
تشغيل الضوء/الظلام (قابل للتحديد بالمفتاح) |
|
مؤشر العرض |
مؤشر التشغيل: LED أحمر/شاشة رقمية مزدوجة: شاشة عرض مزدوجة مكونة من 7 أجزاء، قيمة الإعداد المسبق (مؤشر LED أخضر مكون من 4 أرقام) والقيمة الحالية (مؤشر LED أحمر مكون من 4 أرقام) مضاءة معًا. نطاق القيمة الحالية: من 0 إلى 64512؛ الكسب الزائد: من 0P إلى 999P، وظيفة التثبيت: من الممكن عرض قيم التثبيت القصوى والسفلى. يمكن الاختيار من بين 5 أشكال مختلفة
شاشة LED شريطية: يتم عرض الكسب الزائد (85% إلى 115% في 7 خطوات)، وعرض القياس |
| وضع الكشف |
شدة الضوء (إمكانية اكتشاف المنطقة، وظيفة تتبع الحساسية التلقائية متوفرة)/ [شدة ضوء محدودة/فحص العدد/كشف الشذوذ] 1. |
| وظيفة الموقت |
مؤقت إيقاف التشغيل/مؤقت تأخير التشغيل/مؤقت طلقة واحدة/مؤقت تأخير التشغيل + مؤقت تأخير إيقاف التشغيل/مؤقت تأخير التشغيل + مؤقت طلقة واحدة، قابل للتحديد مدة المؤقت قابلة للتحديد: 0.1 مللي ثانية إلى 9999 مللي ثانية، الحد الأقصى للخطأ مقابل قيمة الإعداد: ±10% كحد أقصى. |
| وظيفة العداد |
ن/أ |
65,535 كحد أقصى. عدد |
ن/أ |
| التحكم في الإخراج
نبن |
مجمع NPN مفتوح 40 فولت، 100 مللي أمبير كحد أقصى2. (الوحدة الرئيسية فقط)/20 مللي أمبير كحد أقصى. (عند توصيل وحدة (وحدات) التوسيع)، الجهد المتبقي: 1 فولت كحد أقصى. |
| بنب |
مجمع مفتوح PNP 30 فولت، 100 مللي أمبير كحد أقصى2. (الوحدة الرئيسية فقط)/20 مللي أمبير كحد أقصى. (عند توصيل وحدة (وحدات) التوسيع)، الجهد المتبقي: 1 فولت كحد أقصى. |
| مراقبة الإخراج |
خرج الجهد: 1 إلى 5 فولت 3.، مقاومة الحمل: 10 كيلو أوم دقيقة، التكرار: ±0.5% من FS، زمن الاستجابة: 1 مللي ثانية (FS-V31M فقط) |
| المدخلات الخارجية 4. |
وقت الإدخال: 2 مللي ثانية (تشغيل)/20 مللي ثانية (إيقاف) دقيقة. |
| توسيع الوحدة |
يمكن توصيل ما يصل إلى 16 وحدة توسعة (إجمالي 17 وحدة). لاحظ أن نوع الإخراج 2 يجب أن يحسب كوحدتين. |
| مزود الطاقة |
12 إلى 24 فولت تيار مستمر ±10%، التموج: 10% كحد أقصى. الفئة 2 |
| الاستهلاك الحالي |
التشغيل العادي: 990 ميجاوات (عند 24 فولت: 42 مللي أمبير كحد أقصى، عند 12 فولت: 83 مللي أمبير كحد أقصى) / وضع توفير الطاقة: 820 ميجاوات (عند 24 فولت: 34 مللي أمبير كحد أقصى، عند 12 فولت: 68 مللي أمبير كحد أقصى.) |
| الإضاءة المحيطة |
المصباح المتوهج: 20,000 لوكس كحد أقصى، ضوء الشمس: 30,000 لوكس كحد أقصى. |
| درجة الحرارة المحيطة |
14 إلى 131 درجة فهرنهايت (-10 إلى 55 درجة مئوية)، بدون تكثيف 5. |
| الرطوبة النسبية |
35 إلى 85%، بدون تكثيف |
| اهتزاز |
10 إلى 55 هرتز، سعة مزدوجة: 0.06 بوصة 1.5 مم، ساعتان لكل منهما في المحاور X وY وZ |
| صدمة |
500 م/ث2 في اتجاهات X وY وZ، 3 مرات على التوالي |
| السكن |
البولي |
| مقاس |
1.19 بوصة 30.3 ملم (ارتفاع) × 0.39 بوصة 9.8 ملم (عرض) × 2.83 بوصة 71.8 ملم (عمق) |
| وزن |
تقريبا. 80 جرام |
تقريبا. 45 جم |
تقريبا. 80 جرام |
تقريبا. 45 جم |
تقريبا. 80 جرام |
تقريبا. 70 جرام |
تقريبا. 22 جرام |
تقريبا. 22 جرام |
تقريبا. 80 جرام |
تقريبا. 25 جم |
| ملحق |
ن/أ |
