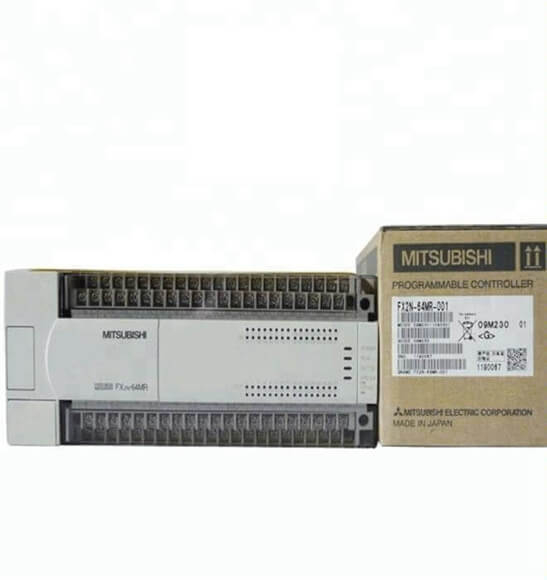

| وحدة Mitsubishi PLC |
FX2N ومواصفات FX2NC PLC |
ملاحظات |
| طريقة التحكم في العملية |
العملية الدورية بواسطة البرنامج المخزن |
| طريقة التحكم I/O. |
طريقة معالجة الدُفعات (عند تنفيذ التعليمات النهائية) |
تعليمات التحديث I/O متوفرة |
| عملية معالجة الوقت |
الإرشادات الأساسية: 0.08 تعليمات MSAPPLIDE: 1.52 إلى عدة 100 مللي ثانية |
| لغة البرمجة |
ترحيل لغة رمزية + سلم خطوة |
يمكن استخدام سلم الخطوة لإنتاج برنامج نمط SFC |
| سعة البرنامج |
8000 خطوة مدمجة |
قابلة للتوسيع إلى 16000 خطوة باستخدام كاسيت ذاكرة إضافية |
| عدد التعليمات |
تعليمات التسلسل الأساسية: 20 تعليمات سلم الخطوة: 2 التعليمات التطبيقية: 125 |
تتوفر 125 تعل |
| تكوين I/O. |
Max Hardware I/O Configuration Points 255 ، اعتمادًا على اختيار المستخدم (Max. مدخلات معالجة البرمجيات 255 ، مخرجات 255) |
| الترحيل المساعد (ملفات M)
الترحيل المساعد (ملفات M) عام |
3072 نقطة |
M0 إلى M3071 |
| الترحيل المساعد (ملفات M)
مغلق |
2572 نقطة (مجموعة فرعية) |
M500 إلى M3071 |
| الترحيل المساعد (ملفات M)
خاص |
256 نقطة |
من النطاق M8000 إلى M8255 |
| مرحلات الدولة (ملفات S)
عام |
1000 نقطة |
S0 إلى S999 |
| تم إيقاف مرحلات الدولة (ملفات) |
500 نقطة (مجموعة فرعية) |
S500 إلى S999 |
| مرحلات الدولة (ملفات) أولية |
10 نقاط (مجموعة فرعية) |
S0 إلى S9 |
| مرحلات الدولة (ملفات S) |
100 نقطة |
S900 إلى S999 |
| أجهزة ضبط الوقت (ر) 100 مللي ثانية |
المدى: 0 إلى 3،276.7 نقطة ثانية |
T0 إلى T199 |
| أجهزة ضبط الوقت (ر) 10 مللي ثانية |
المدى: 0 إلى 327.67 نقطة Sec46 |
T200 إلى T245 |
| أجهزة ضبط الوقت (T) 1 MSec Retentive |
المدى: 0 إلى 32.767 نقطة Sec4 |
T246 إلى T249 |
| أجهزة ضبط الوقت (ر) 100 ميلا ثانية |
المدى: 0 إلى 3،276.7 نقطة ثانية |
T250 إلى T255 |
| العدادات (ج) عام 16 بت |
المدى: 1 إلى 32767 نقطة 200 نقطة |
C0 إلى C199Type: 16 بت UP العداد |
| العدادات (ج)
عام 16 بت مغلق 16 بت |
100 نقطة (مجموعة فرعية) |
C100 إلى C199Type: 16 بت UP العداد |
| العدادات (ج) عام 16 بت
عام 32 بت |
المدى: -2،147،483،648 إلى 2،147،483،64735 نقطة |
C200 إلى C234Type: 32 بت أعلى/أسفل العداد |
| العدادات (ج) عام 16 بت
مغلق 32 بت |
15 نقطة (مجموعة فرعية) |
C219 إلى C234Type: 16 بت أعلى/أسفل العداد |
