| عطل ياسكاوا سيرفو موتورز |
200 فولت |
|
|
|
|
|
|
|
|
|
|

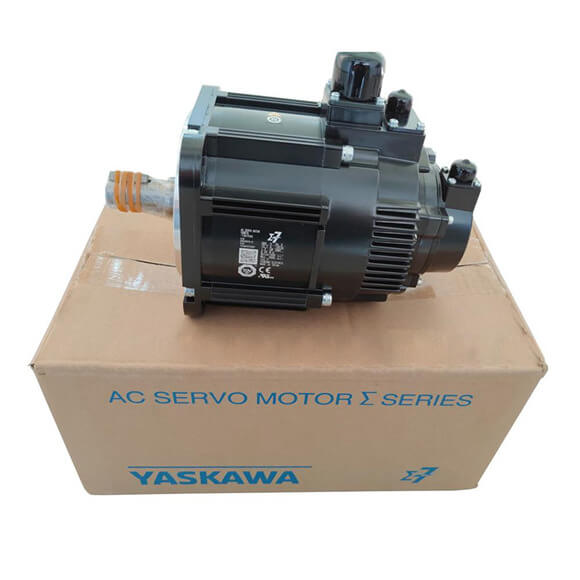

| Yaskawa Servo Motor SGM7G |
03A |
05A |
09 أ |
13A |
20A |
30A |
44 أ |
55A |
75 أ |
1AA |
1ea |
| تصنيف الوقت |
مستمر |
|
|
|
|
|
|
|
|
|
|
| الطبقة الحرارية |
أول: F، CE: F |
|
|
|
|
|
|
|
|
|
|
| مقاومة العزل |
500 VDC ، 10 MΩ دقيقة. |
|
|
|
|
|
|
|
|
|
|
| تحمل الجهد |
1500 فولت تيار متردد لمدة دقيقة واحدة |
|
|
|
|
|
|
|
|
|
|
| الإثارة |
المغناطيس الدائم |
|
|
|
|
|
|
|
|
|
|
| تصاعد |
شفة مثبتة |
|
|
|
|
|
|
|
|
|
|
| طريقة القيادة |
القيادة المباشرة |
|
|
|
|
|
|
|
|
|
|
| اتجاه الدوران |
عكس اتجاه عقارب الساعة (CCW) للإشارة إلى الأمام عند عرضها من جانب التحميل |
|
|
|
|
|
|
|
|
|
|
| فئة الاهتزاز*1 |
V15 |
|
|
|
|
|
|
|
|
|
|
|
محيط الجوي |
0 درجة مئوية إلى 40 درجة مئوية (60 درجة مئوية كحد أقصى)*4 |
|
|
|
|
|
|
|
|
|
|
| رطوبة الهواء المحيطة |
20% إلى 80% رطوبة نسبية (بدون تكاثف) |
|
|
|
|
|
|
|
|
|
|
|
موقع التثبيت |
• يجب أن تكون في الداخل وخالية من الغازات المتفجرة والمتفجرة. • يجب أن تكون جيدة التهوية وخالية من الغبار والرطوبة.
• يجب تسهيل التفتيش والتنظيف. • يجب أن يكون ارتفاع 1000 متر أو أقل. (مع derating ، الاستخدام ممكن بين 1000 م و 2000 م)*5 • يجب أن تكون خالية من الحقول المغناطيسية القوية. |
|
|
|
|
|
|
|
|
|
|
|
بيئة التخزين |
قم بتخزين المحرك المؤازر في البيئة التالية إذا قمت بتخزينه مع فصل كابل الطاقة. درجة حرارة التخزين: -20 درجة مئوية إلى 60 درجة مئوية (بدون تجميد)
رطوبة التخزين: 20 ٪ إلى 80 ٪ من الرطوبة النسبية (بدون تكثيف) |
|
|
|
|
|
|
|
|
|
|
|
معدل تسريع التأثير عند الحافة |
490 م/ث2 |
|
|
|
|
|
|
|
|
|
|
| عدد التأثيرات |
2 مرات |
|
|
|
|
|
|
|
|
|
|
| مقاومة الاهتزاز * 3
معدل تسريع الاهتزاز عند الحافة |
49 م/ثانية (24.5 م/ثانية من الأمام إلى الخلف) |
24.5 م/س 2 |
|
|
|
|
|
|
|
|
|
| SGD7S- |
3R8A |
7R6A |
120 أ |
180A |
330 أ |
470A |
550A |
590A |
780 أ |
|
|
| SGD7W- SGD7C- |
5R5A*67R6A*6 |
7R6A |
-
|
|
|
|
|
|
|
|
|
