| Mitsubishi VFDS инвертор |

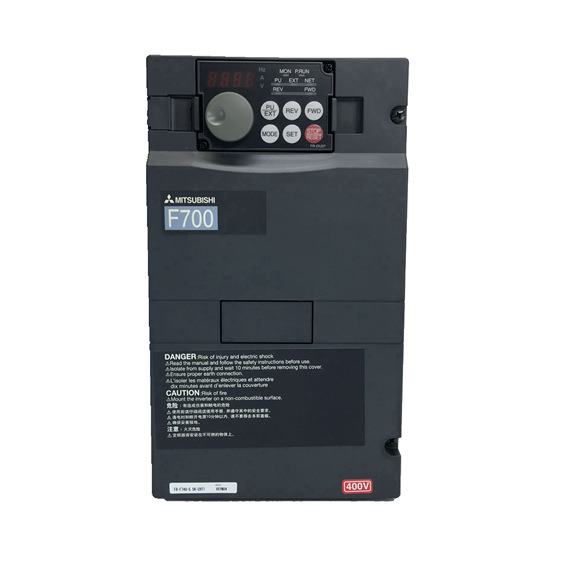

Mitsubishi VFDS инвертор FR-F740 Серия 0.75K до 90K |
| Контролни спецификации
Система за управление |
PWM контрола с висока честота на носителя (V/F контрол)/оптимално управление на възбуждането/прост контрол на магнитния поток |
| Диапазон на честотна честота |
0,5 до 400Hz |
| Аналогов вход за разделителна способност на честотата |
0,015Hz/0 до 60Hz (терминал 2, 4: 0 до 10V/12bit); 0,03Hz/0 до 60Hz (терминал 2, 4: 0 до 5V/11bit, 0 до 20mA/приблизително 11bit, терминал 1: -10V до +10V/11bit); 0,06Hz/0 до 60Hz (терминал 1: 0 до ± 5V/10bit) |
| Цифров вход |
0,01Hz |
| Честотна точност
Аналогов вход |
В рамките на ± 0,2% от макс. Изходна честота (25 ° C ± 10 ° C) |
| Цифров вход |
В рамките на 0,01% от зададената изходна честота |
| Характеристики на напрежение/честота |
Базовата честота може да бъде зададена от 0 до 400Hz. Могат да бъдат избрани постоянен въртящ момент/променлив модел на въртящ момент или регулируем 5 точки V/F. |
| Начален въртящ момент |
120% (3Hz), когато е зададено на простия магнитен поток вектор за управление и компенсация на приплъзване |
| Настройка на времето за ускорение/забавяне |
0 до 3600s (ускорението и забавянето могат да бъдат зададени индивидуално), може да бъде избран линеен или S-Pattern режим на ускорение/забавяне |
| DC инжекционна спирачка |
Честота на работа (0 до 120Hz), време за работа (0 до 10s), променлива на напрежението на работа (0 до 30%) |
| Ниво на операция за предотвратяване на сергия |
Може да бъде зададено ниво на работа (0 до 150% регулируемо), независимо дали да се използва функцията или не, може да бъде избрано |
| Спецификации на операцията
Сигнал за настройка на честотата Аналогов вход |
Терминал 2, 4: 0 до 10V, 0 до 5V, може да бъде избран 4 до 20mA. Терминал 1: -10 до +10V, може да бъде избран -5 до 5V. |
|
Цифров вход |
Четирицифрен BCD или 16-битов двоичен с помощта на настройката на операционния панел (когато се използва с опцията FR-A7AX) |
|
Старт сигнал |
Предлага се индивидуално за въртене напред и обратно. Може да се избере автоматичен вход за самостоятелно самостоятелно прибиране (3-терен вход). |
|
Входни сигнали |
Select any twelve signals using Pr.178 to Pr.189 (input terminal function selection) from among multi-speed selection, second function selection, terminal 4 input selection, JOG operation selection, selection of automatic restart after instantaneous power failure, external thermal relay input, HC connection (inverter operation enable signal), HC connection (instantaneous power failure detection), PU operation/ external interlock signal , PID control enable terminal, PU operation, Превключване на външна работа, спиране на изхода, стартиране на избор на самостоятелно задържане, команда за въртене напред, команда за обратното въртене, нулиране на инвертора, вход на PTC термистор, PID напред обратна работа на работа, превключване на работа на PU-мрежа, превключване на мрежата на мрежата, превключване на команден източник. |
|
Оперативни функции |
Максимални и минимални настройки на честотата, работа на честотен скок, избор на външен вход за термично реле, обратима работа на полярност, автоматично рестартиране след моментална работа на захранване, непрекъсната работа при мигновена повреда на захранването, търговско захранващо захранващо устройство, работа на компютър, преобръщане на преден/обрат на режим на работа, избор на режим на работа, контрол на PID, работа на връзката на компютъра (RS-485). |
|
Изходни сигнали Работен статус |
Select any seven signals using Pr.190 to Pr.196 (output terminal function selection) from among inverter running, up-to-speed, instantaneous power failure/undervoltage, overload warning, output frequency detection, second output frequency detection, electronic thermal relay function pre-alarm, PU operation mode, inverter operation ready, output current detection, zero current detection, PID lower limit, PID upper limit, PID forward rotation reverse rotation output, commercial power supply-inverter switchover MC1, commercial power supply-inverter switchover MC2, commercial power supply-inverter switchover MC3, fan fault output, heatsink overheat pre-alarm, inverter running start command on, deceleration at an instantaneous power failure, PID control activated, during retry, during PID output suspension, life alarm, input MC stop signal, power savings average value update timing, current average monitor, alarm output 2, maintenance timer alarm, Отдалечен изход, незначителен изход на отказ, изход на аларма. Отворен изход на колектора (5 точки), релетен изход (2 точки) и алармен код на инвертора могат да бъдат изведени (4 бита) от отворения колектор. |
|
Когато се използва с FR-A7AY (опция) |
Изберете всички седем сигнала с помощта на PR. 313 до pr. 319 (Избор на функция на изхода на разширението) от живота на кондензатора на контролната верига, живота на основния кондензатор на веригата, живота на охлаждащия вентилатор, живота на ограничената верига на тока. |
|
Импулс/аналогов изход |
Изберете от изходна честота, ток на двигателя (стабилна или пикова стойност), изходно напрежение, стойност на за настройка на честотата, скорост на работа, конвертор на напрежение (стабилна или пикова стойност), електронен коефициент на натоварване на топлинното реле, коефициент на натоварване, входна мощност, мощност на изхода, натоварващ метър, изход на референтно напрежение, коефициент на натоварване на двигателя, ефект на пестене на енергия, PID за зададена стойност, стойност на PID процеса, използвайки PR. 54 'Избор на FM терминална функция (изход на импулсен влак) ' и pr. 158 'AM Избор на терминална функция (аналогов изход) '. |
| Дисплей
PU (FR-DU07/ FR-PU04) Работен статус |
Output frequency, motor current (steady or peak value), output voltage, alarm indication, frequency setting, running speed, converter output voltage (steady or peak value), electronic thermal load factor, input voltage, output voltage, road meter, cumulative energization time, actual operation time, motor load factor, cumulative energization power, power saving effect, cumulative saving power, PID set point, PID process value, PID deviation Стойност, Инвертор Входно/изходно монитор, монитор на опцията за входния терминал (*1), монитор на опцията на изходния терминал (*1), монитор на състоянието на състоянието (*2), състояние на присвояване на терминала (*2) |
|
Определение на алармата |
Дефиницията на алармата се показва, когато защитната функция е активирана, изходното напрежение/ток/честота/време на кумулативно енергитие точно преди активирането на функцията за защита и последните 8 дефиниции на алармата се съхраняват. |
|
Интерактивни насоки |
Ръководство за работа/Снимане на проблеми с помощта на помощ (*2) |
|
Защитна/предупредителна функция |
Overcurrent during acceleration, overcurrent during constant speed, overcurrent during deceleration, overvoltage during acceleration, overvoltage during constant speed, overvoltage during deceleration, inverter protection thermal operation, heatsink overheat, instantaneous power failure occurrence, undervoltage, input phase failure, motor overload, output side earth (ground) fault overcurrent, output phase failure, external thermal relay operation, PTC thermistor operation, option alarm, parameter error, PU disconnection, retry count excess, CPU alarm, power supply short for operation panel, 24VDC power output short, output current detection value over, inrush resistance overheat, communication alarm (inverter), analog input alarm, internal circuit alarm (15V power supply), fan fault, overcurrent stall prevention, overvoltage stall prevention, electronic thermal prealarm, PU stop, maintenance Аларма на таймера (*1), Грешка при запис на параметър, грешка в операцията на копиране, заключване на панела на операция. |
| Околна среда
Температура на околната среда |
-10 ° C до +50 ° C (без замръзване) |
|
Влажност на околната среда |
90% RH или по-малко (некондензиране) |
|
Температура на съхранение (*3) |
-20 ° C до +65 ° C. |
|
Атмосфера |
На закрито (без корозивен газ, запалим газ, маслена мъгла, прах и мръсотия и т.н.) |
