| Функционален принцип |
Принцип на оптично откриване |
| Размери (Ш x В x Д) |
10 mm x 80 mm x 57 mm |
| Дизайн на корпуса (излъчване на светлина) |
С форма на вилица |
| Ширина на вилицата |
50 мм |
| Дълбочина на вилицата |
42 мм |
| Минимален откриваем обект (MDO) |
0,2 мм |
| Откриване на етикети |
✔ |
| Източник на светлина |
LED, инфрачервена светлина |
| Дължина на вълната |
850 nm |
| Корекция |
Бутон плюс/минус (чувствителност, превключване на светлина/тъмно, заключване на клавишите) |
| Режим на обучение |
— |
| Изходна функция |
Превключване на светлина/тъмнина, избираемо чрез бутон |
| Захранващо напрежение |
10 V DC … 30 V DC 1) |
| пулсации |
< 10 % 2) |
| Консумация на ток |
40 mA |
| Честота на превключване |
10 kHz 3) |
| Време за реакция |
100 µs |
| Стабилност на времето за реакция |
± 20 µs |
| Трептене |
40 µs |
| Превключващ изход |
PNP/NPN |
| Превключващ изход (напрежение) |
PNP: ВИСОКО = VS– ≤ 2 V / НИСКО прибл. 0 V
NPN: ВИСОКА = прибл. VS / НИСКО ≤ 2 V |
| Превключващ изход |
Превключване на светло/тъмно |
| Изходен ток I макс. |
100 mA |
| Време за инициализация |
100 ms |
| Тип връзка |

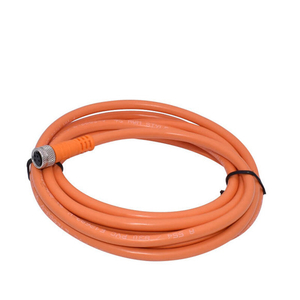

Мъжки конектор M8, 4-pin |
| Имунитет към околната светлина |
Слънчева светлина: ≤ 10 000 lx |
| Клас на защита |
III 4) |
| Защита на веригата |
UV връзки, защитени срещу обратна полярност
Изход Q защитен от късо съединение Потискане на импулса на смущения |
| Оценка на корпуса |
IP65 |
| Тегло |
Прибл. 36 g … 160 g 5) |
| Материал на корпуса |
Метал, Алуминий |
