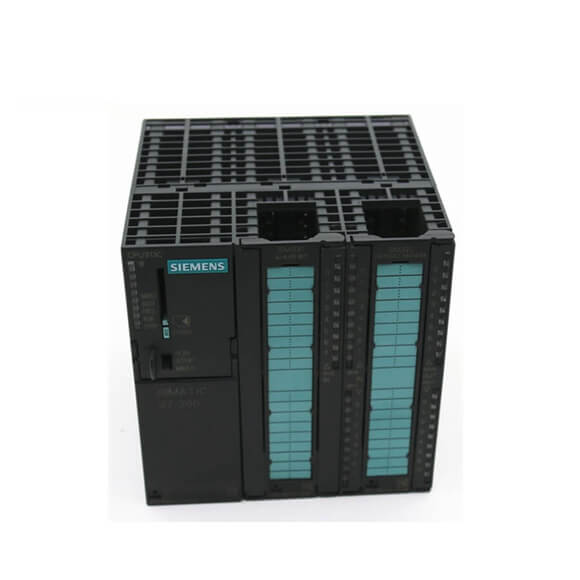

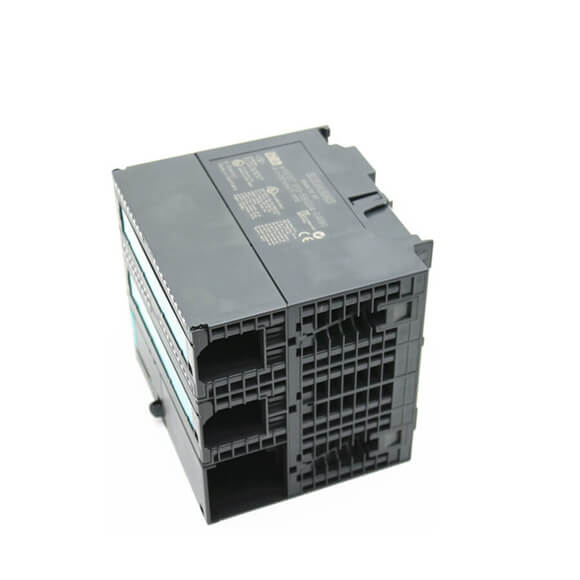

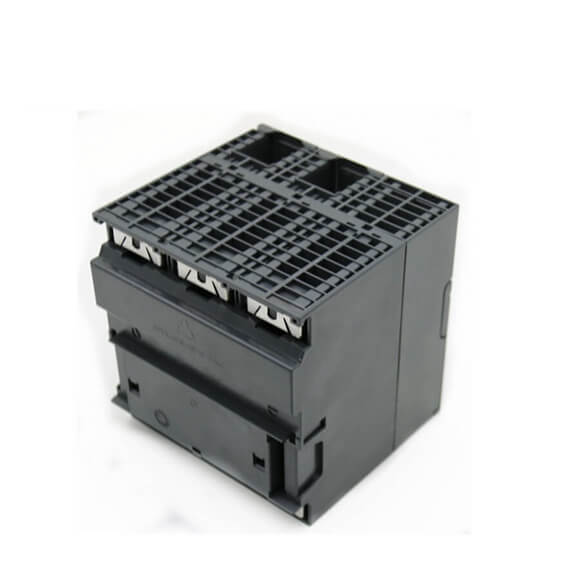

Siemens PLC s SIMATIC S7-300 CPU 313C-2 PTP Compact CPU 6ES7313-6BG04-0AB0
Siemens PLC Контролер Модул Серия LOGO
Можем да доставим Siemens части за автоматизация, като Siemens PLC , Siemens серво Двигател , Siemens HMI , Siemens VFD и така нататък,
| Артикулен номер | 6ES7313-6BG04-0AB0 |
| CPU313C-2 PTP, 16DI/16DO, 128 KB | |
| Обща информация | |
| HW функционален статус | 01 |
| Версия на фърмуера | V3.3 |
| Инженеринг с | |
| ● Програмен пакет
|
STEP 7 от V5.5 + SP1 или STEP 7 V5.3 + SP2 или по-нова версия с HSP 204 |
| Захранващо напрежение | |
| Номинална стойност (DC) | |
| ● 24 V DC
|
да |
| допустим диапазон, долна граница (DC) | 19,2 V |
| допустим диапазон, горна граница (DC) | 28,8 V |
| външна защита за захранващи линии (препоръка) | Миниатюрен прекъсвач , тип C; мин. 2 A; миниатюра прекъсвач тип B, мин. 4 А |
| Мрежово буфериране | |
| ● Време за съхранена енергия при прекъсване на захранването/напрежението
|
5 мс |
| ● Честота на повторение, мин.
|
1 сек |
| Товарно напрежение L+ | |
| Цифрови входове | |
| — Номинална стойност (DC)
|
24 V |
| — Защита срещу обратна полярност
|
да |
| Цифрови изходи | |
| — Номинална стойност (DC)
|
24 V |
| — Защита срещу обратна полярност
|
не |
| Входен ток | |
| Консумация на ток (номинална стойност) | 580 mA |
| Консумация на ток (при работа на празен ход), тип. | 110 mA |
| Пусков ток, тип. | 5 А |
| I⊃2;t | 0,7 A⊃2;·s |
| Цифрови входове | |
| ● от товарно напрежение L+ (без товар), макс.
|
80 mA |
| Цифрови изходи | |
| ● от товарно напрежение L+, макс.
|
50 mA |
| Загуба на мощност | |
| Загуба на мощност, тип. | 9 W |
| памет | |
| Работна памет | |
| ● интегриран
|
128 кбайта |
| ● разширяема
|
не |
| ● Размер на паметта за запазване на блокове данни
|
64 кбайта |
| Заредете паметта | |
| ● Plug-in (MMC)
|
да |
| ● Plug-in (MMC), макс.
|
8 мегабайта |
| ● Управление на данни на MMC (след последно програмиране), мин.
|
10 г |
| Архивиране | |
| ● настояще
|
Да; Гарантирано от MMC (без поддръжка) |
| ● без батерия
|
Да; Програма и данни |
| Време за обработка на процесора | |
| за битови операции, тип. | 0,07 µs |
| за операции с думи, тип. | 0,15 µs |
| за аритметика с фиксирана точка, тип. | 0,2 µs |
| за аритметика с плаваща запетая, тип. | 0,72 µs |
| CPU-блокове | |
| Брой блокове (общо) | 1 024; (DB, FC, FB); максималният брой зареждаеми блокове може да бъде намален от използвания MMC. |
| DB | |
| ● Брой, макс.
|
1 024; Числов диапазон: 1 до 16000 |
| ● Размер, макс.
|
64 кбайта |
| FB | |
| ● Брой, макс.
|
1 024; Числов диапазон: 0 до 7999 |
| ● Размер, макс.
|
64 кбайта |
| FC | |
| ● Брой, макс.
|
1 024; Числов диапазон: 0 до 7999 |
| ● Размер, макс.
|
64 кбайта |
| ОВ | |
| ● Описание
|
вижте списъка с инструкции |
| ● Размер, макс.
|
64 кбайта |
| ● Брой ОВ със свободен цикъл
|
1; OB 1 |
| ● Брой OB за аларма за време
|
1; OB 10 |
| ● Брой OB за аларма за забавяне
|
2; OB 20, 21 |
| ● Брой OB за циклични прекъсвания
|
4; OB 32, 33, 34, 35 |
| ● Брой OB за аларми за процеса
|
1; OB 40 |
| ● Брой стартиращи OB
|
1; OB 100 |
| ● Брой OB за асинхронни грешки
|
4; OB 80, 82, 85, 87 |
| ● Брой OB за синхронна грешка
|
2; OB 121, 122 |
