ABB V18345-1010521001 TZIDC ইলেক্ট্রো-নিউমেটিক পজিশনারের

সিরিজ#: ভালভ পজিশনার -> ABB -> TZIDC

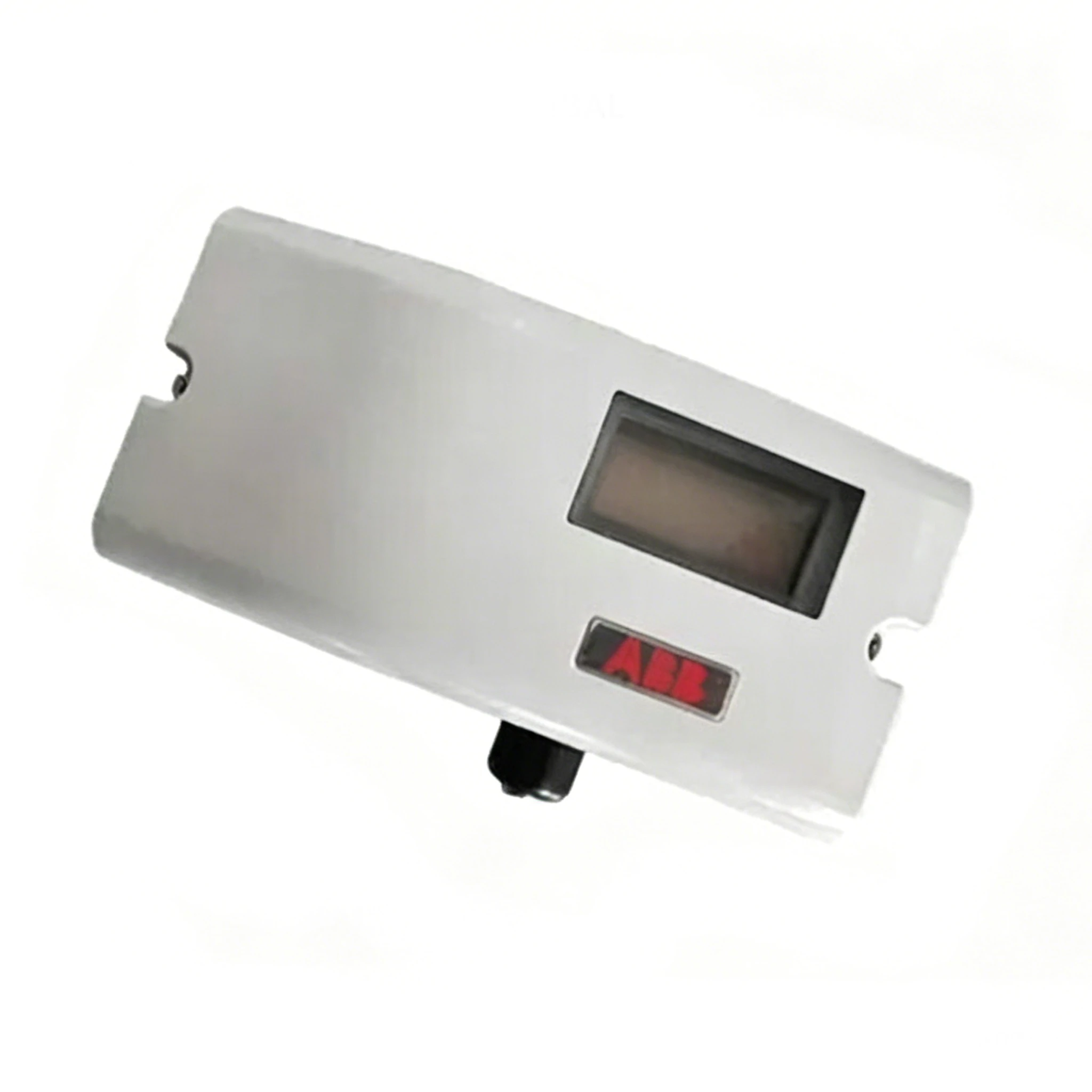

ABB V18345-1010521001 TZIDC ইলেক্ট্রো-নিউমেটিক পজিশনার
আমাদের কাছে ABB TZIDC সিরিজের ভালভ পজিশনার, ইলেক্ট্রো-নিউমেটিক পজিশনার, V18345 সিরিজের বুদ্ধিমান পজিশনার এবং সম্পর্কিত আনুষাঙ্গিকগুলির জন্য বড় ইনভেন্টরি রয়েছে।
100% আসল এবং নতুন, Eaton কোম্পানি দ্বারা স্টক.
ডেলিভারি সময়: স্টকে প্রস্তুত এবং শিপ আউটের জন্য 1 দিন
MOQ: 1 পিসি

উপলব্ধতা:



খোঁজখবর নিন

মডেল:
V18345-1010521001
ব্র্যান্ড:
এবিবি

পণ্য বিবরণ

ABB V18345-1010521001 হল TZIDC সিরিজের একটি বুদ্ধিমান ইলেক্ট্রো-নিউমেটিক ভালভ পজিশনার, ফেইল-ফ্রিজ ফাংশন এবং 4-20mA অ্যানালগ পজিশন ফিডব্যাক সহ ডাবল-অ্যাক্টিং অ্যাকুয়েটরদের জন্য কনফিগার করা হয়েছে। এতে অটো-ক্যালিব্রেশন, HART যোগাযোগ প্রস্তুতি (প্লাগ-ইন মডিউলের মাধ্যমে), এবং IP65/NEMA 4X অ্যালুমিনিয়াম হাউজিং বৈশিষ্ট্য রয়েছে। সাব-0.5% নির্ভুলতা এবং অভিযোজিত নিয়ন্ত্রণ টিউনিংয়ের সাথে, এটি রাসায়নিক, পেট্রোকেমিক্যাল, বিদ্যুৎ উৎপাদন এবং জল চিকিত্সা শিল্পে প্রক্রিয়া নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য সুনির্দিষ্ট ভালভ অবস্থান প্রদান করে।

বৈশিষ্ট্য	স্পেসিফিকেশন
প্রস্তুতকারক	এবিবি
মডেল নম্বর	V18345-1010521001
পণ্য সিরিজ	TZIDC বুদ্ধিমান অবস্থানকারী
হাউজিং	অ্যালুমিনিয়াম, IP65 / NEMA 4X
অ্যাকচুয়েটর টাইপ	ডাবল-অভিনয়
ব্যর্থ-নিরাপদ মোড	ফেইল-ফ্রিজ (বিদ্যুতের ক্ষতির উপর শেষ অবস্থান ধরে রাখে)
ইনপুট সংকেত	4–20mA, দুই তারের
যোগাযোগ	HART সক্ষম (প্লাগ-ইন মডিউলের মাধ্যমে)
বিস্ফোরণ সুরক্ষা	কোনটিই নয় (মান)
প্রতিক্রিয়া মডিউল	প্লাগ-ইন অ্যানালগ 4–20mA অবস্থান প্রতিক্রিয়া
সংযোগ	কেবল: 1/2-14 NPT, বায়ু: 1/4-18 NPT
সরবরাহের চাপ	1.4-6 বার (20-90 psi)
বায়ু খরচ	<0.03 কেজি/ঘণ্টা
বায়ু ক্ষমতা @ 1.4 বার	~5.0 kg/h (2.3 scfm)
বায়ু ক্ষমতা @ 6 বার	~13 kg/h (6.0 scfm)
ভ্রমণ পরিসর (রৈখিক)	20-150 মিমি
ভ্রমণ পরিসর (রোটারি)	25°–120° (ঐচ্ছিক 270°)
বৈশিষ্ট্যগত বিচ্যুতি	≤ ০.৫%
মৃত ব্যান্ড	সামঞ্জস্যযোগ্য 0.1%-10%
রেজোলিউশন	> 4,000 ডিজিটাল ধাপ
নমুনা হার	20 ms
তাপমাত্রা প্রবাহ	≤ 0.5% প্রতি 10°C
পরিবেষ্টিত তাপমাত্রা	−40°C থেকে +85°C
কম্পন প্রতিরোধের	10g / 80Hz এ ±1%
সিসমিক রেটিং	DIN/IEC 68-3-3 ক্লাস III
মাউন্টিং স্ট্যান্ডার্ড	DIN/IEC 534 / NAMUR (লিনিয়ার), VDI/VDE 3845 (রোটারি)
চারিত্রিক বক্ররেখা	রৈখিক, সমান শতাংশ (1:25/1:50/25:1/50:1), ব্যবহারকারী-সংজ্ঞায়িত (20 পয়েন্ট)
ডিজিটাল ইনপুট	0–5V DC = 0; 11–30V DC = 1
ডিজিটাল আউটপুট	5-11V DC প্রতি NAMUR
যান্ত্রিক নির্দেশক	না
ডিজাইন ফিনিশ	স্ট্যান্ডার্ড (RAL 9005 কালো ম্যাট)
ওজন	~1.7 কেজি

প্রশ্নাবলী

প্রশ্নঃ ABB V18345-1010521001 কি?

উত্তর: V18345-1010521001 হল ABB-এর একটি বুদ্ধিমান TZIDC ইলেক্ট্রো-নিউমেটিক ভালভ পজিশার। এটি ব্যর্থ-ফ্রিজ ফাংশন এবং 4-20mA অ্যানালগ অবস্থান প্রতিক্রিয়া সহ ডবল-অ্যাক্টিং অ্যাকুয়েটরদের জন্য কনফিগার করা হয়েছে।

প্রশ্ন: 'ডাবল-অ্যাক্টিং, ফেইল-ফ্রিজ' বলতে কী বোঝায়?

উত্তর: ডাবল-অ্যাক্টিং মানে পজিশনার একটি পিস্টন অ্যাকচুয়েটরের উভয় পাশে বায়ুচাপ নিয়ন্ত্রণ করে (খোলা এবং বন্ধ স্ট্রোক)। ফেইল-ফ্রিজ মানে বৈদ্যুতিক শক্তি বা সংকেত হারিয়ে গেলে, অবস্থানকারী নিরাপদ অবস্থানে যাওয়ার পরিবর্তে ভালভটিকে তার শেষ অবস্থানে ধরে রাখে।

প্রশ্নঃ TZIDC এর অবস্থান নির্ভুলতা কি?

উত্তর: TZIDC বৈশিষ্ট্যগত বিচ্যুতি ≤ 0.5% অর্জন করে যার রেজোলিউশনের 4,000 ডিজিটাল ধাপ এবং 20ms নমুনা হার। তাপমাত্রার প্রবাহ ≤ 0.5% প্রতি 10°C।

প্রশ্ন: V18345-1010521001 কি বিপজ্জনক এলাকার জন্য প্রত্যয়িত?

উত্তর: না, এই নির্দিষ্ট ভেরিয়েন্টের (অবস্থান 4 = '0') কোনো বিস্ফোরণ সুরক্ষা শংসাপত্র নেই। বিপজ্জনক এলাকার অ্যাপ্লিকেশনের জন্য, ATEX-প্রত্যয়িত রূপ (পজিশন 4-এ '1' সহ মডেল প্রত্যয়) উপলব্ধ।

প্রশ্ন: V18345-1010521001 এর শারীরিক বৈশিষ্ট্যগুলি কী কী?

উত্তর: পজিশনারের IP65/NEMA 4X সুরক্ষা সহ একটি অ্যালুমিনিয়াম হাউজিং রয়েছে, যার ওজন প্রায় 1.7 কেজি, এবং লিনিয়ার অ্যাকচুয়েটরগুলির জন্য NAMUR স্ট্যান্ডার্ড বা রোটারি অ্যাকুয়েটরগুলির জন্য VDI/VDE 3845 এর মাধ্যমে মাউন্ট করা হয়৷
