সিরিজ#: মিতসুবিশি সার্ভো ড্রাইভ

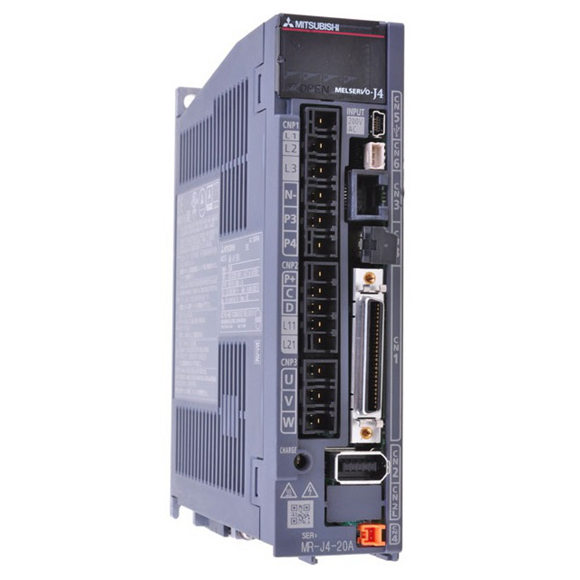

Mitsubishi MELSERVO-J4 সিরিজ সার্ভো এমপ্লিফায়ার 200W MR-J4-20A
আমরা মিতসুবিশি বৈদ্যুতিক অটোমেশন যন্ত্রাংশ সরবরাহ করতে পারি, যেমন মিতসুবিশি পিএলসি, মিতসুবিশি সার্ভো মোটর এবং মিতসুবিশি সার্ভো ড্রাইভ, মিতসুবিশি এইচএমআই, মিতসুবিশি ভিএফডি এবং আরও অনেক কিছু।
![]()
একটি মিনুয়াল ডাউনলোড করুন
| Mitsubishi MELSERVO-J4 সিরিজ সার্ভো এমপ্লিফায়ার MR-J4-_(-RJ) |
10A |
20A |
40A |
60A |
70A |
100A |
200A |
350A |
500A |
700A |
11KA |
15KA |
22KA |
| রেটেড ভোল্টেজ |
3-ফেজ 170 V AC |
| রেট করা বর্তমান [A] |
1.1 |
1.5 |
2.8 |
3.2 |
5.8 |
6.0 |
11.0 |
17.0 |
28.0 |
37.0 |
68.0 |
87.0 |
126.0 |
|
ভোল্টেজ / ফ্রিকোয়েন্সি ACinput এ |
3-ফেজ বা 1-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60 Hz |
3-ফেজ বা 1-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60Hz (নোট 14) |
3-ফেজ 200 V AC থেকে 240 V AC, 50 Hz/60 Hz |
| DCinput এ (নোট 17) |
283 V DC থেকে 340 V DC |
| রেট করা বর্তমান [A] (নোট 11) |
0.9 |
1.5 |
2.6 |
3.2 (নোট 5) |
3.8 |
5.0 |
10.5 |
16.0 |
21.7 |
28.9 |
46.0 |
64.0 |
95.0 |
| অনুমোদিত ভোল্টেজ ওঠানামা
ACinput এ |
3-ফেজ বা 1-ফেজ 170 V AC থেকে 264 V AC |
3-ফেজ বা 1-ফেজ 170 V AC থেকে 264 V AC (নোট 14) |
3-ফেজ 170 V AC থেকে 264 V AC |
| DCinput এ (নোট 17) |
241 V DC থেকে 374 V DC |
| অনুমতিযোগ্য ফ্রিকোয়েন্সি ওঠানামা |
±5% এর মধ্যে |
| পাওয়ার সাপ্লাই [kVA] ক্ষমতা |
বিভাগ 10.2 পড়ুন। |
| ইনরাশ কারেন্ট [এ] |
বিভাগ 10.5 পড়ুন। |
| ইন্টারফেস পাওয়ার সাপ্লাই ভোল্টেজ |
24 V DC ± 10% |
| বর্তমান ক্ষমতা [A] |
0.5 (CN8 সংযোগকারী সংকেত সহ) (নোট 1) |
| নিয়ন্ত্রণ পদ্ধতি |
সাইন-ওয়েভ PWM নিয়ন্ত্রণ, বর্তমান নিয়ন্ত্রণ পদ্ধতি |
| ডায়নামিক ব্রেক |
অন্তর্নির্মিত |
বাহ্যিক বিকল্প (নোট 8, 12) |
| সম্পূর্ণরূপে বন্ধ লুপ নিয়ন্ত্রণ |
সামঞ্জস্যপূর্ণ (নোট 9) |
| লোড-সাইড এনকোডার ইন্টারফেস (নোট 10) |
মিতসুবিশি বৈদ্যুতিক উচ্চ গতির সিরিয়াল যোগাযোগ |
| যোগাযোগ ফাংশন
|
USB: একটি ব্যক্তিগত কম্পিউটার বা অন্যদের সাথে সংযোগ (MR Configurator2-সামঞ্জস্যপূর্ণ) |
|
RS-422/RS-485: 1: n যোগাযোগ (32 অক্ষ পর্যন্ত) (নোট 7, 13) |
| এনকোডার আউটপুট ডাল |
সামঞ্জস্যপূর্ণ (A/B/Z-ফেজ পালস) |
| এনালগ মনিটর |
দুটি চ্যানেল |
