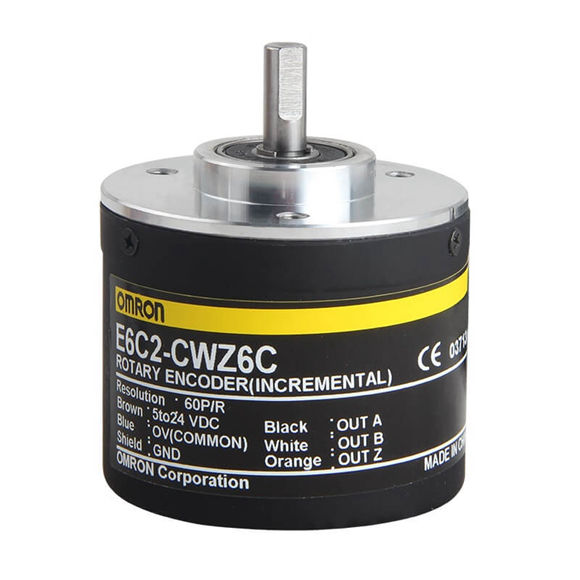

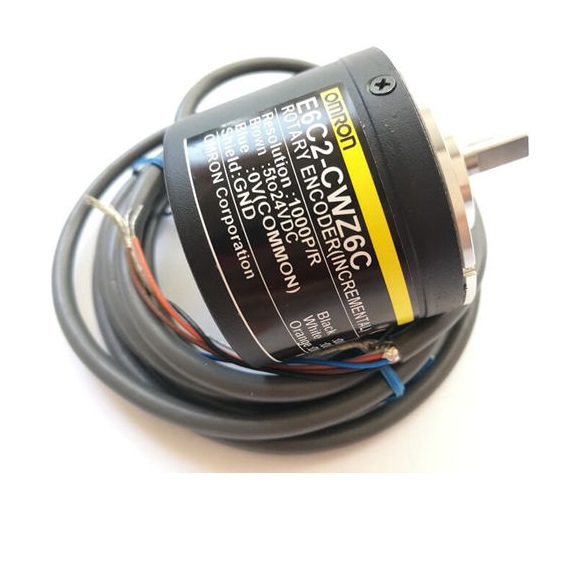

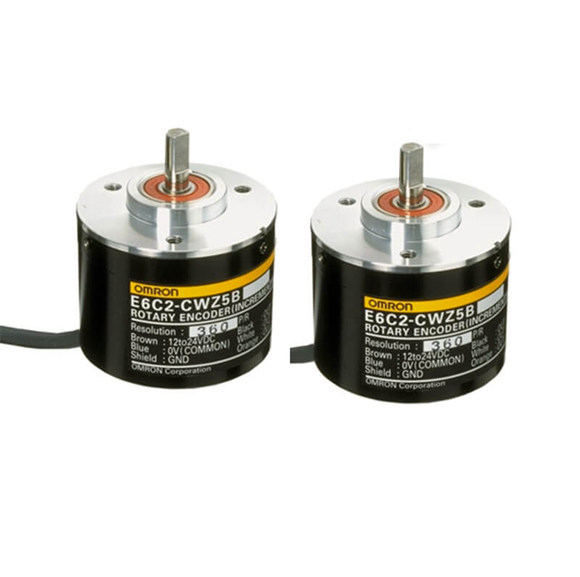

| মডেল |

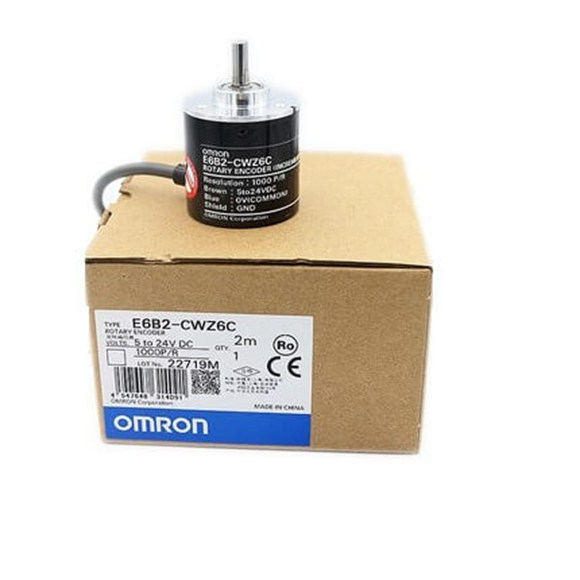

E6B2-CWZ6C |
E6B2-CWZ5B |
E6B2-CWZ3E |
E6B2-CWZ1X |
পাওয়ার সাপ্লাই
ভোল্টেজ |
5 ভিডিসি -5% থেকে 24 ভিডিসি
+15%, লহর (পিপি): 5% সর্বোচ্চ। |
12 ভিডিসি -10% থেকে 24 ভিডিসি
+15%, রিপল (পিপি): 5% সর্বোচ্চ। |
5 ভিডিসি -5% থেকে 12 ভিডিসি
+10%, লহর (পিপি): 5% সর্বোচ্চ। |
5 ভিডিসি ±5%, লহর (পিপি):
5% সর্বোচ্চ। |
বর্তমান
খরচ *1 |
80 mA সর্বোচ্চ |
সর্বোচ্চ 100 mA |
সর্বোচ্চ 160 mA |
|
রেজোলিউশন
(ডাল/ঘূর্ণন) |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 720, 800,
1,000, 1,024, 1,200,
1,500, 1,200, |
100, 200, 360, 500, 600,
1,000, 2,000 |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 1,000, 1,200,
1,500, 1,800, 2,000 |
10, 20, 30, 40, 50, 60,
100, 200, 300, 360, 400,
500, 600, 1,000, 1,024,
1,200, 1,500, 1,800, 2, |
| আউটপুট পর্যায়গুলি |
পর্যায় A, B, এবং Z |
|
|
|
ফেজ পার্থক্য
আউটপুট মধ্যে |
A এবং B এর মধ্যে 90°±45° (1/4 T ± 1/8 T) |
|
|
|
আউটপুট
কনফিগারেশন |
NPN ওপেন-কালেক্টর
আউটপুট |
PNP ওপেন-কালেক্টর
আউটপুট |
ভোল্টেজ আউটপুট
(NPN আউটপুট) |
লাইন ড্রাইভার আউটপুট *2 |
| আউটপুট ক্ষমতা |
প্রয়োগকৃত ভোল্টেজ:
30 VDC সর্বোচ্চ।
সিঙ্ক বর্তমান:
35 mA সর্বোচ্চ।
অবশিষ্ট ভোল্টেজ:
0.4 V সর্বোচ্চ।
(35 mA এর সিঙ্ক কারেন্টে
) |
প্রয়োগকৃত ভোল্টেজ:
30 VDC সর্বোচ্চ।
উৎস বর্তমান:
35 mA সর্বোচ্চ।
অবশিষ্ট ভোল্টেজ:
0.4 V সর্বোচ্চ। (
উৎসে )
35 mA এর |
আউটপুট প্রতিরোধের:
2 kΩ
সিঙ্ক বর্তমান:
20 mA সর্বোচ্চ।
অবশিষ্ট ভোল্টেজ:
0.4 V সর্বোচ্চ।
(20 mA এর সিঙ্ক কারেন্টে
) |
AM26LS31 সমতুল্য
আউটপুট বর্তমান
উচ্চ স্তর: IO = -20 mA
নিম্ন স্তর: IS = 20 mA
আউটপুট ভোল্টেজ:
VO = 2.5 V মিনিট।
VS = 0.5 V সর্বোচ্চ। |
সর্বাধিক
প্রতিক্রিয়া
ফ্রিকোয়েন্সি *3 |
100 kHz |
50 kHz |
100 kHz |
|
উত্থান এবং পতন সময়
আউটপুট |
সর্বাধিক 1 μs (কন্ট্রোল
আউটপুট ভোল্টেজ: 5 V,
লোড প্রতিরোধের: 1 kΩ,
তারের দৈর্ঘ্য: 2 মি সর্বোচ্চ।) |
সর্বাধিক 1 μs (তারের দৈর্ঘ্য: সর্বোচ্চ 2 মিটার,
সিঙ্ক কারেন্ট: 10 mA) |
সর্বাধিক 0.1 μs (তারের
দৈর্ঘ্য: সর্বোচ্চ 2 মিটার,
IO = -20 mA, IS = 20 mA) |
|
| টর্ক শুরু হচ্ছে |
সর্বাধিক 0.98 mNm |
|
|
|
| জড়তার মুহূর্ত |
1×10-6 kgm2 সর্বোচ্চ; 3 × 10-7 kgm2 সর্বাধিক। সর্বোচ্চ 600 P/R এ। |
|
|
|
সর্বাধিক
অনুমোদিত গতি |
6,000 r/min |
|
|
|
| সুরক্ষা সার্কিট |
পাওয়ার সাপ্লাই রিভার্স পোলারিটি সুরক্ষা, লোড শর্ট-সার্কিট সুরক্ষা |
- |
|
|
পরিবেষ্টিত
তাপমাত্রা পরিসীমা |
অপারেটিং: -10 থেকে 70 ডিগ্রি সেলসিয়াস (কোন আইসিং ছাড়া), স্টোরেজ: -25 থেকে 85 ডিগ্রি সেলসিয়াস (কোন আইসিং ছাড়াই) |
|
|
|
পরিবেষ্টিত আর্দ্রতা
পরিসীমা |
অপারেটিং/স্টোরেজ: 35% থেকে 85% (কোন ঘনীভবন ছাড়াই) |
|
|
|
অন্তরণ
প্রতিরোধের |
20 MΩ মিনিট (500 ভিডিসিতে) বর্তমান বহনকারী অংশ এবং কেসের মধ্যে |
|
|
|
| অস্তরক শক্তি |
500 VAC, বর্তমান বহনকারী অংশ এবং কেসের মধ্যে 1 মিনিটের জন্য 50/60 Hz |
|
|
|
কম্পন
প্রতিরোধের |
ধ্বংস: 10 থেকে 500 Hz, 150 m/s2 বা 2-মিমি ডবল প্রশস্ততা 11 মিনিটের জন্য 3 বার প্রতিটি X, Y, এবং Z দিকনির্দেশে |
|
|
|
| শক প্রতিরোধের |
ধ্বংস: X, Y, এবং Z দিকনির্দেশে প্রতিটি 1,000m/s2 3 বার |
|
|
|
ডিগ্রী
সুরক্ষা |
IEC 60529 IP50 |
|
|
|
সংযোগ
পদ্ধতি |
প্রি-ওয়্যার্ড মডেল (স্ট্যান্ডার্ড তারের দৈর্ঘ্য: 500 মিমি) |
|
|
|
| উপকরণ |
কেস: ABS, প্রধান ইউনিট: অ্যালুমিনিয়াম, শ্যাফ্ট: SUS420J2 |
|
|
|
ওজন
(প্যাক করা অবস্থা) |
প্রায় 100 গ্রাম |
|
|
|
| আনুষাঙ্গিক |
কাপলিং, হেক্সাগোনাল রেঞ্চ, নির্দেশ ম্যানুয়াল |
|
|
|
