| নিবন্ধ নম্বর |

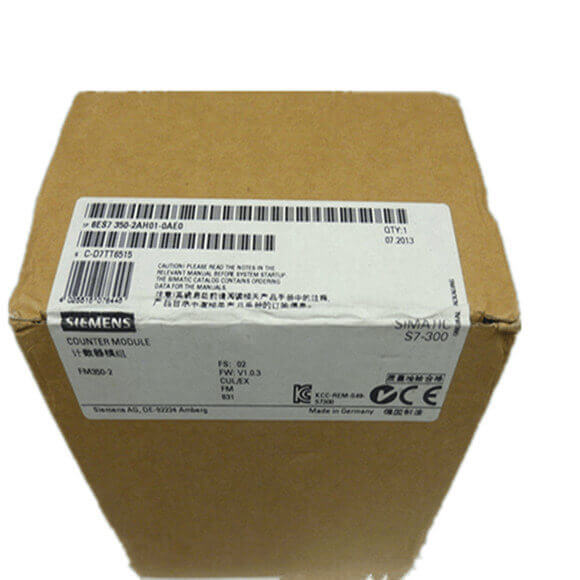

6ES7350-2AH01-0AE0 |
|
এফএম 350-2, কাউন্টার মোড।, 8 চ্যানেল, 20kHz |
| সরবরাহ ভোল্টেজ |
|
| সহায়ক ভোল্টেজ 1 এল+, লোড ভোল্টেজ 2 এল+ |
|
|
● রেটেড মান (ডিসি) |
24 ভি |
|
● অনুমতিযোগ্য পরিসীমা, নিম্ন সীমা (ডিসি) |
20.4 ভি |
|
● অনুমতিযোগ্য পরিসীমা, উপরের সীমা (ডিসি) |
28.8 ভি |
| ইনপুট কারেন্ট |
|
| লোড ভোল্টেজ এল+ (লোড ছাড়াই) থেকে সর্বাধিক। |
150 মা |
| ব্যাকপ্লেন বাস থেকে 5 ভি ডিসি, ম্যাক্স। |
100 মা |
| নামুর এনকোডার সরবরাহ |
|
|
● 8.2 ভি |
হ্যাঁ |
|
● আউটপুট কারেন্ট, সর্বোচ্চ। |
200 মা |
| বিদ্যুৎ ক্ষতি |
|
| বিদ্যুৎ ক্ষতি, টাইপ। |
10 ডাব্লু |
| ডিজিটাল ইনপুট |
|
| ডিজিটাল ইনপুট সংখ্যা |
8 |
| নামুর ইনপুট সংখ্যা |
8 |
| ফাংশন |
গেট স্টার্ট/ গেট স্টপের জন্য প্রতিটি 1 |
| ইনপুট ভোল্টেজ |
|
|
Cign সিগন্যালের জন্য '0 ' |
-3 থেকে +5 ভি |
|
Sign সিগন্যালের জন্য '1 ' |
11 থেকে 30.2 ভি |
| ইনপুট কারেন্ট |
|
|
Sign সিগন্যালের জন্য '0 ', সর্বোচ্চ। (অনুমতিযোগ্য কুইজেন্ট কারেন্ট) |
2 মা |
|
Sign সিগন্যালের জন্য '1 ', টাইপ। |
9 মা |
| ইনপুট বিলম্ব (ইনপুট ভোল্টেজের রেটযুক্ত মানের জন্য) |
|
| স্ট্যান্ডার্ড ইনপুট জন্য |
|
|
- এ '0 ' থেকে '1 ', সর্বোচ্চ। |
50 µs |
| তারের দৈর্ঘ্য |
|
|
Red ালানো, সর্বোচ্চ। |
100 মি |
| ডিজিটাল আউটপুট |
|
| ডিজিটাল আউটপুট সংখ্যা |
8 |
| শর্ট সার্কিট সুরক্ষা |
হ্যাঁ |
| ইন্ডাকটিভ শাটডাউন ভোল্টেজের সীমাবদ্ধতা |
L+ (-40 ভি) |
| আউটপুট ভোল্টেজ |
|
|
Sign সিগন্যালের জন্য '1 ', মিনিট। |
এল+ (-0.8 ভি) |
| আউটপুট কারেন্ট |
|
|
Sign সিগন্যালের জন্য '1 ' রেটেড মান |
0.5 ক |
|
Sign সিগন্যালের জন্য '0 ' অবশিষ্টাংশ, সর্বোচ্চ। |
0.5 মা |
| প্রতিরোধী লোড সহ আউটপুট বিলম্ব |
|
|
● '0 ' থেকে '1 ', সর্বোচ্চ। |
300 µs |
| স্যুইচিং ফ্রিকোয়েন্সি |
|
|
The প্রতিরোধী লোড সহ, সর্বোচ্চ। |
500 হার্জ |
|
Ind ইনডাকটিভ লোড সহ, সর্বোচ্চ। |
0.5 হার্জ |
| আউটপুটগুলির মোট বর্তমান (প্রতি গ্রুপ) |
|
| অনুভূমিক ইনস্টলেশন |
|
|
- 40 ডিগ্রি সেন্টিগ্রেড পর্যন্ত, সর্বোচ্চ। |
4 ক |
|
- 60 ডিগ্রি সেন্টিগ্রেড পর্যন্ত সর্বাধিক। |
2 ক |
| অন্যান্য সমস্ত মাউন্টিং অবস্থান |
|
|
- 40 ডিগ্রি সেন্টিগ্রেড পর্যন্ত, সর্বোচ্চ। |
2 ক |
| তারের দৈর্ঘ্য |
|
|
Red ালানো, সর্বোচ্চ। |
600 মি |
|
● অপরিশোধিত, সর্বোচ্চ। |
100 মি |
| এনকোডার |
|
| সংযোগযোগ্য এনকোডার |
|
|
● ইনক্রিমেন্টাল এনকোডার (অসম্পূর্ণ) |
হ্যাঁ |
|
● 24 ভি ইনিশিয়েটার |
হ্যাঁ |
|
● 24 ভি দিকনির্দেশক উপাদান |
হ্যাঁ |
|
● নামুর এনকোডার |
হ্যাঁ |
|
● 2 তারের সেন্সর |
হ্যাঁ |
| নামুর এনকোডার |
|
|
● ইনপুট সিগন্যাল |
ডিন 19 234 |
|
Signal সিগন্যালের জন্য ইনপুট কারেন্ট '0 ', সর্বোচ্চ। |
1.2 মা |
|
Signal সিগন্যালের জন্য ইনপুট কারেন্ট '1 ', মিনিট। |
2.1 মা |
|
● ইনপুট বিলম্ব, সর্বোচ্চ। |
50 µs |
|
● ইনপুট ফ্রিকোয়েন্সি, সর্বোচ্চ। |
20 কেএইচজেড |
|
● কেবল দৈর্ঘ্য, ield ালিত, সর্বোচ্চ। |
100 মি |
| বাধা/ডায়াগনস্টিকস/স্ট্যাটাস তথ্য |
|
| ডায়াগনস্টিকস ফাংশন |
হ্যাঁ; ডায়াগনস্টিক তথ্য পঠনযোগ্য |
| অ্যালার্ম |
|
|
● ডায়াগনস্টিক অ্যালার্ম |
হ্যাঁ; প্যারামিটারাইজেবল |
|
● হার্ডওয়্যার বাধা |
হ্যাঁ; প্যারামিটারাইজেবল |
| ডায়াগনস্টিকস ইঙ্গিত এলইডি |
|
|
● গ্রুপ ত্রুটি এসএফ (লাল) |
হ্যাঁ |
| কাউন্টার |
|
| কাউন্টার ইনপুট সংখ্যা |
8; 32 বিট বা ± 31 বিট |
| কাউন্টার ইনপুট 24 ভি |
|
|
Signal সিগন্যালের জন্য ইনপুট ভোল্টেজ '0 ' |
-3 থেকে +5 ভি |
|
Signal সিগন্যালের জন্য ইনপুট ভোল্টেজ '1 ' |
11 থেকে 30.2 ভি |
|
Sign সিগন্যালের জন্য ইনপুট কারেন্ট '1 ', টাইপ। |
9 মা |
|
● গণনা ফ্রিকোয়েন্সি, সর্বোচ্চ। |
20 কেএইচজেড; ইনক্রিমেন্টাল এনকোডার: 10 কেএইচজেড |
| সম্ভাব্য বিচ্ছেদ |
|
| সম্ভাব্য বিচ্ছেদ ডিজিটাল ইনপুট |
|
|
Channels চ্যানেল এবং ব্যাকপ্লেন বাসের মধ্যে |
হ্যাঁ; এবং ield ালাই |
| সম্ভাব্য বিচ্ছেদ ডিজিটাল আউটপুট |
|
|
Channels চ্যানেল এবং ব্যাকপ্লেন বাসের মধ্যে |
হ্যাঁ; এবং ield ালাই |
| সম্ভাব্য বিচ্ছেদ কাউন্টার |
|
|
Channels চ্যানেল এবং ব্যাকপ্লেন বাসের মধ্যে |
হ্যাঁ; এবং ield ালাই |
| সংযোগ পদ্ধতি |
|
| প্রয়োজনীয় সামনের সংযোজক |
1x 40-পিন |
| মাত্রা |
|
| প্রস্থ |
80 মিমি |
| উচ্চতা |
125 মিমি |
| গভীরতা |
120 মিমি |
| ওজন |
|
| ওজন, প্রায় |
460 জি |
