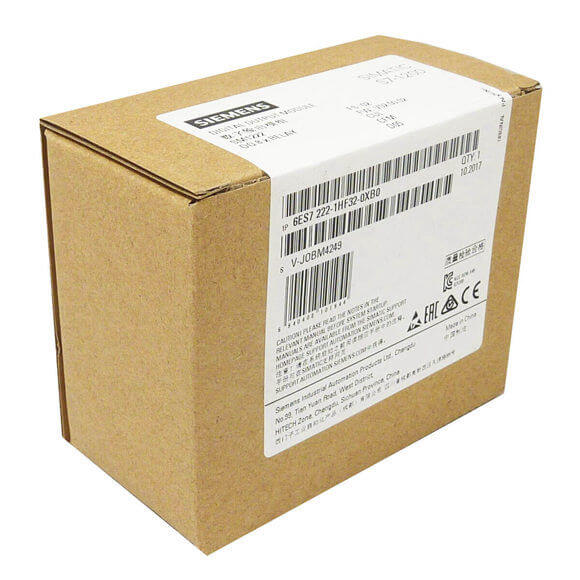

Siemens S7-1200 PLC-ovi SM1222 I/O moduli 6ES7222-1BH32-1XB0 6ES7222-1HF32-0XB0

Podijeli na:

Siemens S7-1200 PLC-ovi SM1222 I/O moduli 6ES7222-1BH32-1XB0 6ES7222-1HF32-0XB0

Serija #: Siemens PLC

Siemens S7-1200 PLC-ovi SM1222 I/O moduli 6ES7222-1BH32-1XB0 6ES7222-1HF32-0XB0
Možemo isporučiti Siemens dijelove za automatizaciju, kao što su Siemens PLC, Siemens servo motor, Siemens HMI, Siemens VFD i tako dalje,
100% originalno i novo, na lageru kompanije Siemens Automation
Vrijeme isporuke: Spremno na lageru i 1 dan za isporuku
MOQ: 1kom

Dostupnost:



Raspitaj se

Opis proizvoda

Serija #: Siemens PLC

Siemens S7-1200 PLC-ovi SM1222 I/O moduli 6ES7222-1BH32-1XB0 6ES7222-1HF32-0XB0
Možemo isporučiti Siemens dijelove za automatizaciju, kao što su Siemens PLC, Siemens servo motor, Siemens HMI, Siemens VFD i tako dalje,

Preuzmite A Munual

Broj artikla	6ES7222-1BF32-0XB0	6ES7222-1BH32-0XB0	6ES7222-1BH32-1XB0	6ES7222-1HF32-0XB0	6ES7222-1HH32-0XB0	6ES7222-1XF32-0XB0
	Digitalni izlaz SM1222, 8 DO, 24V DC	Digitalni izlaz SM1222, 16 DO, 24V DC	Digitalni izlaz SM1222, 16DO, 24V DC sink	Digitalni izlaz SM 1222, 8 DO, relej	Digitalni izlaz SM1222, 16 DO, relej	Digitalni izlaz SM 1222, 8 DO, Promena
Opće informacije
Oznaka tipa proizvoda	SM 1222, DQ 8×24 V DC/0,5 A	SM 1222, DQ 16×24 V DC/0,5 A	SM 1222, DO 16x 24 V DC/0,5 A sudoper	SM 1222, DQ 8x relej/2 A	SM 1222, DQ 16x relej/2 A	SM 1222, DQ 8x relej/2 A
Napon napajanja
dozvoljeni opseg, donja granica (DC)	20,4 V	20,4 V	20,4 V	20,4 V	20,4 V	20,4 V
dozvoljeni opseg, gornja granica (DC)	28,8 V	28,8 V	28,8 V	28,8 V	28,8 V	28,8 V
Ulazna struja
od backplane sabirnice 5 V DC, max.	120 mA	140 mA	140 mA	120 mA	135 mA	140 mA
Digitalni izlazi
·● od napona opterećenja L+, max. ·				11 mA/relejni kalem	11 mA/relejni kalem	16,7 mA/namotaj releja
Gubitak snage
Gubitak snage, tip.	1,5 W	2,5 W	2,5 W	4,5 W	8,5 W	5 W
Digitalni izlazi
Broj digitalnih izlaza	8	16	16	8	16	8
·● u grupama od ·	1	1	1	2	1	1
Struja tone			Da
Zaštita od kratkog spoja	No; da se obezbedi eksterno	No; da se obezbedi eksterno	No; da se obezbedi eksterno	No; da se obezbedi eksterno	No; da se obezbedi eksterno	No; da se obezbedi eksterno
Ograničenje induktivnog napona isključivanja na	tip. (L+) -48 V	tip. (L+) -48 V	Tip 45 V
Preklopni kapacitet izlaza
·● sa otpornim opterećenjem, max. ·	0,5 A	0,5 A	0,5 A	2 A	2 A	2 A
·● na opterećenje lampe, max. ·	5 W	5 W	5 W	30 W sa DC, 200 W sa AC	30 W sa DC, 200 W sa AC	30 W sa DC, 200 W sa AC
Izlazni napon
·● Nazivna vrijednost (DC) ·	24 V	24 V	24 V	5 V DC do 30 V DC	5 V DC do 30 V DC	5 V DC do 30 V DC
·● Nazivna vrijednost (AC) ·				5 V AC do 250 V AC	5 V AC do 250 V AC	5 V AC do 250 V AC
·● za signal '0', maks. ·	0,1 V; sa opterećenjem od 10 kOhm	0,1 V; sa opterećenjem od 10 kOhm	L+ minus 0,75 V DC sa 10k opterećenja
·● za signal '1', min. ·	20 V DC	20 V DC	0,5 V
Izlazna struja
·● za signal '1' nazivnu vrijednost ·	0,5 A	0,5 A	0,5 A	2 A	2 A	2 A
·● za signal '0' rezidualna struja, max. ·	10 µA	10 µA	75 µA
Kašnjenje izlaza sa otpornim opterećenjem
·● '0' do '1', maks. ·	50 µs	50 µs	20 µs	10 ms	10 ms	10 ms
·● '1' do '0', maks. ·	200 µs	200 µs	350 µs	10 ms	10 ms	10 ms
Ukupna struja izlaza (po grupi)
horizontalna instalacija
·— do 50 °C, max. ·	4 A; Struja po masi	8 A; Struja po masi	8 A; Struja po masi	10 A; Struja po masi	10 A; Struja po masi	2 A; Struja po masi
Relejni izlazi
·● Broj relejnih izlaza ·				8	16	8
·● Nazivni napon napajanja zavojnice releja L+ (DC) ·				24 V	24 V	24 V
·● Broj radnih ciklusa, max. ·				mehanički 10 miliona, pri nazivnom naponu opterećenja 100 000	mehanički 10 miliona, pri nazivnom naponu opterećenja 100 000	mehanički 10 miliona, pri nazivnom naponu opterećenja 100 000
Preklopni kapacitet kontakata
·— sa induktivnim opterećenjem, max. ·	0,5 A	0,5 A	0,5 A	2 A	2 A	2 A
·— na opterećenje lampe, max. ·	5 W	5 W	5 W	30 W sa DC, 200 W sa AC	30 W sa DC, 200 W sa AC	30 W sa DC, 200 W sa AC
·— sa otpornim opterećenjem, max. ·	0,5 A	0,5 A	0,5 A	2 A	2 A	2 A
Dužina kabla
·● zaštićeno, maks. ·	500 m	500 m	500 m	500 m	500 m	500 m
·● neoklopljeni, maks. ·	150 m	150 m	150 m	150 m	150 m	150 m
Prekidi/dijagnostika/informacije o statusu
Alarmi
·● Dijagnostički alarm ·	Da	Da	Da	Da	Da	Da
Dijagnostička indikacija LED
·● za status izlaza ·	Da	Da	Da	Da	Da	Da
Potencijalno razdvajanje
Digitalni izlazi odvajanja potencijala
·● između kanala ·				Releji	Releji	Releji
·● između kanala, u grupama od ·	1	1	1	2	4	1
·● između kanala i glavne magistrale ·	500 V AC	500 V AC	500 V AC	1 500 V AC za 1 minut	1 500 V AC za 1 minut	1 500 V AC za 1 minut
Dozvoljena razlika potencijala
između različitih kola				750 V AC za 1 minut	750 V AC za 1 minut	750 V AC za 1 minut
Stepen i klasa zaštite
IP stepen zaštite	IP20	IP20	IP20	IP20	IP20	IP20
Standardi, odobrenja, sertifikati
CE oznaka	Da	Da	Da	Da	Da	Da
CSA odobrenje	Da	Da	Da	Da	Da	Da
UL odobrenje	Da	Da	Da	Da	Da	Da
cULus	Da	Da	Da	Da	Da	Da
FM odobrenje	Da	Da	Da	Da	Da	Da
RCM (ranije C-TICK)	Da	Da	Da	Da	Da	Da
Odobrenje KC	Da	Da	Da	Da	Da	Da
Marine approval	Da	Da	Da	Da	Da	Da
Ambijentalni uslovi
Slobodan pad
·● Visina pada, max. ·	0,3 m; pet puta, u pakovanju proizvoda	0,3 m; pet puta, u pakovanju proizvoda		0,3 m; pet puta, u pakovanju proizvoda	0,3 m; pet puta, u pakovanju proizvoda	0,3 m; pet puta, u pakovanju proizvoda
Temperatura okoline tokom rada
·● min. ·	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C
·● max. ·	60 °C	60 °C	60 °C	60 °C	60 °C; Broj istovremeno aktiviranih izlaza: 8 (bez susjednih tačaka) na 60 °C horizontalno ili 50 °C vertikalno, 16 na 55 °C horizontalno ili 45 °C vertikalno	60 °C; Broj istovremeno aktiviranih izlaza: 4 (bez susjednih tačaka) na 60 °C horizontalno ili 50 °C vertikalno, 8 na 55 °C horizontalno ili 45 °C vertikalno
·● horizontalna instalacija, min. ·	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C
·● horizontalna instalacija, max. ·	60 °C	60 °C	60 °C	60 °C	60 °C	60 °C
·● vertikalna instalacija, min. ·	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C	-20 °C
·● vertikalna instalacija, max. ·	50 °C	50 °C	50 °C	50 °C	50 °C	50 °C
·● dozvoljena promena temperature ·	5°C do 55°C, 3°C/min	5°C do 55°C, 3°C/min	5°C do 55°C, 3°C/min	5°C do 55°C, 3°C/min	5°C do 55°C, 3°C/min	5°C do 55°C, 3°C/min
Temperatura okoline tokom skladištenja/transporta
·● min. ·	-40 °C	-40 °C	-40 °C	-40 °C	-40 °C	-40 °C
·● max. ·	70 °C	70 °C	70 °C	70 °C	70 °C	70 °C
Pritisak vazduha prema prema IEC 60068-2-13
·● Skladištenje/transport, min. ·	660 hPa	660 hPa	660 hPa	660 hPa	660 hPa	660 hPa
·● Skladištenje/transport, maks. ·	1 080 hPa	1 080 hPa	1 080 hPa	1 080 hPa	1 080 hPa	1 080 hPa
Relativna vlažnost
·● Rad na 25 ℃ bez kondenzacije, max. ·	95 %	95 %	95 %	95 %	95 %	95 %
Način povezivanja
potreban prednji konektor	Da	Da	Da	Da	Da	Da
Mehanika/materijal
Materijal kućišta (prednja strana)
·● Plastika ·	Da	Da	Da	Da	Da	Da
Dimenzije
Širina	45 mm	45 mm	45 mm	45 mm	45 mm	70 mm
Visina	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Dubina	75 mm	75 mm	75 mm	75 mm	75 mm	75 mm
Utezi
Težina, cca.	180 g	220 g	220 g	190 g	260 g	310 g
