Broj artikla |

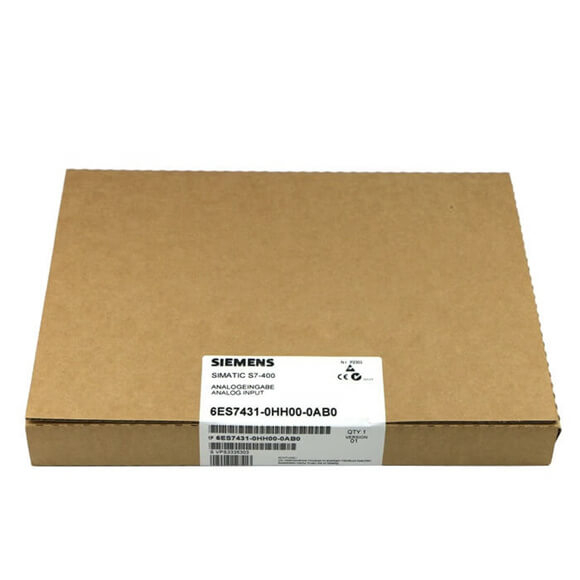

6ES7431-0HH00-0AB0 |
6ES7431-1KF20-0AB0 |
6ES7431-1KF00-0AB0 |
6ES7431-1KF10-0AB0 |
|
SIMATIC S7-400, ANALOGNI ULAZ |
SIMATIC S7-400, SM 431 |
SIMATIC S7-400, SM 431 |
SIMATIC S7-400, SM 431 |
Napon napajanja |
|
|
|
|
Napon opterećenja L+ |
|
|
|
|
● Nazivna vrijednost (DC) |
24 V; Potrebno samo za napajanje 2-žičnih predajnika |
24 V; Potrebno samo za napajanje 2-žičnih predajnika |
nije potrebno |
24 V; Potrebno samo za napajanje 2-žičnih predajnika |
● Zaštita od obrnutog polariteta |
Da |
Da |
|
Da |
Ulazna struja |
|
|
|
|
od napona opterećenja L+ (bez opterećenja), max. |
400 mA; za 16 povezanih, potpuno kontroliranih 2-žičnih predajnika |
200 mA; za 8 povezanih, potpuno kontroliranih 2-žičnih predajnika |
|
200 mA; za 8 povezanih, potpuno kontroliranih 2-žičnih predajnika |
od backplane sabirnice 5 V DC, max. |
100 mA |
1 000 mA |
350 mA |
600 mA |
Gubitak snage |
|
|
|
|
Gubitak snage, tip. |
2 W |
4,9 W |
1,8 W |
3,5 W |
Analogni ulazi |
|
|
|
|
Broj analognih ulaza |
16 |
8 |
8 |
8 |
● Za mjerenje napona/struje |
16 |
8 |
8 |
8 |
● Za mjerenje otpora |
|
4 |
4 |
4 |
dozvoljeni ulazni napon za ulazni napon (granica uništenja), max. |
20 V; 20 V DC trajno, 75 V DC za max. 1 s (faktor rada 1:20) |
18 V; 18 V kontinuirano, 75 V za 1 ms (omjer oznake i prostora 1:20) |
50 V |
18 V; 18 V kontinuirano, 75 V za 1 ms (omjer oznake i prostora 1:20) |
dozvoljena ulazna struja za strujni ulaz (granica uništenja), max. |
40 mA |
40 mA; Trajno |
50 mA; 40 mA kontinuirano |
40 mA; Trajno |
Konstantna mjerna struja za predajnik otpornog tipa, tip. |
1,67 mA |
1,67 mA |
1,67 mA |
1,67 mA |
Opsezi unosa |
|
|
|
|
● Napon |
Da |
Da |
Da |
Da |
● Current |
Da |
Da |
Da |
Da |
● Termopar |
br |
br |
br |
Da |
● Otporni termometar |
br |
br |
br |
Da |
● Otpor |
br |
Da |
Da |
Da |
Ulazni opsezi (nazivne vrijednosti), naponi |
|
|
|
|
● 1 V do 5 V |
Da |
Da |
Da |
Da |
— Ulazni otpor (1 V do 5 V) |
100 kΩ |
10 MΩ |
200 kΩ |
1 MΩ |
● -1 V do +1 V |
Da |
Da |
Da |
Da |
— Ulazni otpor (-1 V do +1 V) |
10 MΩ |
10 MΩ |
200 kΩ |
1 MΩ |
● -10 V do +10 V |
Da |
Da |
Da |
Da |
— Ulazni otpor (-10 V do +10 V) |
100 kΩ |
100 kΩ |
200 kΩ |
1 MΩ |
● -2,5 V do +2,5 V |
|
|
|
Da |
— Ulazni otpor (-2,5 V do +2,5 V) |
|
|
|
1 MΩ |
● -250 mV do +250 mV |
|
|
|
Da |
— Ulazni otpor (-250 mV do +250 mV) |
|
|
|
1 MΩ |
● -5 V do +5 V |
|
|
|
Da |
— Ulazni otpor (-5 V do +5 V) |
|
|
|
1 MΩ |
● -500 mV do +500 mV |
|
|
|
Da |
— Ulazni otpor (-500 mV do +500 mV) |
|
|
|
1 MΩ |
● -80 mV do +80 mV |
|
|
|
Da |
— Ulazni otpor (-80 mV do +80 mV) |
|
|
|
1 MΩ |
