| Inversor de Mitsubishi VFD |

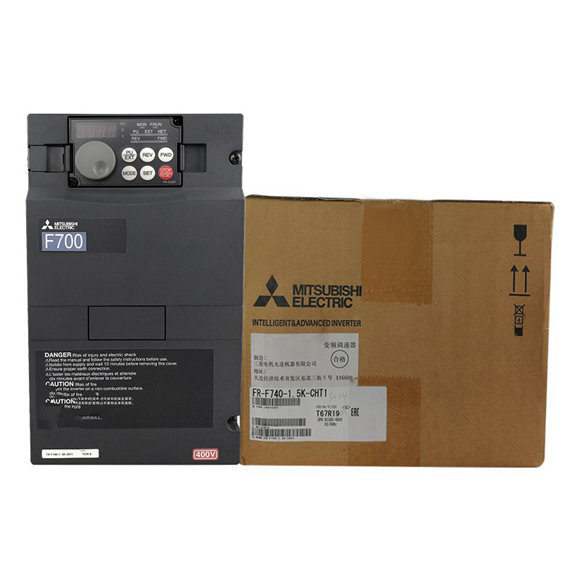

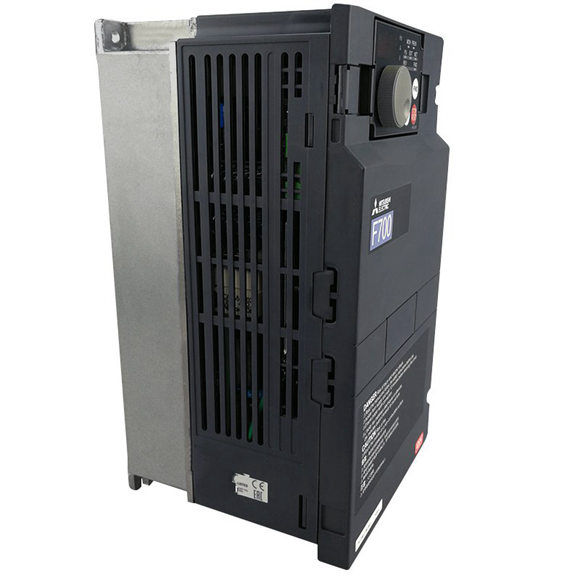

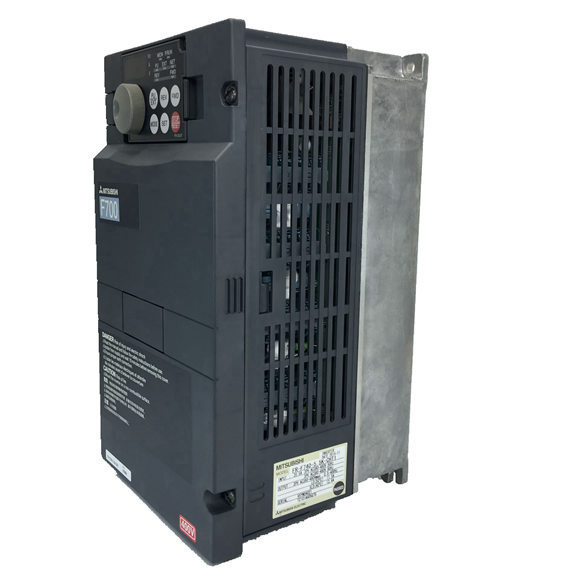

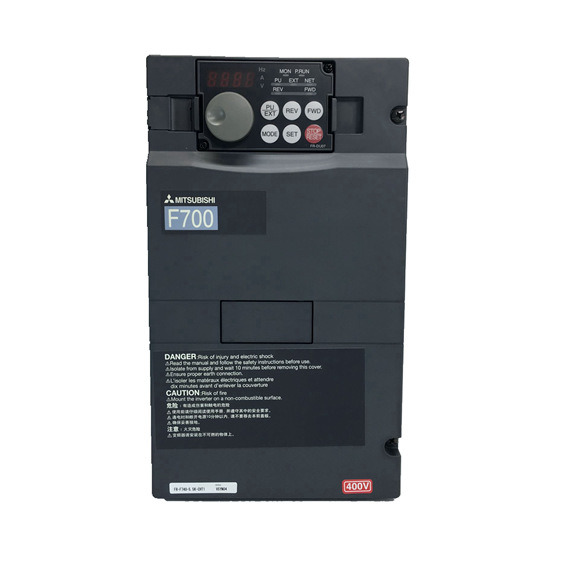

Inversor Mitsubishi VFD Sèrie FR-F740 0,75K a 90K |
| Especificacions de control
Sistema de control |
Control PWM d'alta freqüència de la portadora (control V/F)/control d'excitació òptim/control vectorial de flux magnètic simple |
| Interval de freqüència de sortida |
0,5 a 400 Hz |
| Configuració de freqüència Resolució Entrada analògica |
0,015 Hz/0 a 60 Hz (terminal 2, 4: 0 a 10 V/12 bits); 0,03 Hz/0 a 60 Hz (terminal 2, 4: 0 a 5V/11bit, 0 a 20mA/aprox. 11bit, terminal 1: -10V a +10V/11bit); 0,06 Hz/0 a 60 Hz (terminal 1: 0 a ± 5 V/10 bits) |
| Entrada digital |
0,01 Hz |
| Precisió de freqüència
Entrada analògica |
Dins del ±0,2% del màxim. freqüència de sortida (25 °C ± 10 °C) |
| Entrada digital |
Dins del 0,01% de la freqüència de sortida establerta |
| Característiques de tensió/freqüència |
La freqüència base es pot configurar de 0 a 400 Hz. Es pot seleccionar parell constant/patró de parell variable o ajustable de 5 punts V/F. |
| Parell d'arrencada |
120% (3 Hz) quan s'estableix en un control simple de vectors de flux magnètic i compensació de lliscament |
| Configuració del temps d'acceleració/desacceleració |
De 0 a 3600 s (l'acceleració i la desacceleració es poden configurar individualment), es pot seleccionar el mode d'acceleració/desacceleració lineal o de patró S |
| Fre d'injecció de CC |
Freqüència de funcionament (0 a 120 Hz), temps de funcionament (0 a 10 s), tensió de funcionament (0 a 30%) variable |
| Nivell d'operació de prevenció de parades |
Es pot configurar el nivell actual de funcionament (ajustable del 0 al 150%), es pot seleccionar si s'utilitza la funció o no |
| Especificacions de funcionament
Senyal de configuració de freqüència Entrada analògica |
Terminal 2, 4: es pot seleccionar de 0 a 10 V, de 0 a 5 V, de 4 a 20 mA. Terminal 1: es pot seleccionar -10 a +10V, -5 a 5V. |
|
Entrada digital |
BCD de quatre dígits o binari de 16 bits mitjançant el dial de configuració del tauler d'operacions (quan s'utilitza amb l'opció FR-A7AX) |
|
Senyal d'inici |
Disponible individualment per a la rotació cap endavant i cap enrere. Es pot seleccionar l'entrada automàtica del senyal d'inici (entrada de 3 fils). |
|
Senyals d'entrada |
Seleccioneu dotze senyals utilitzant Pr.178 a Pr.189 (selecció de funció del terminal d'entrada) entre la selecció de diverses velocitats, selecció de segona funció, selecció d'entrada del terminal 4, selecció d'operació JOG, selecció de reinici automàtic després d'una fallada d'alimentació instantània, entrada de relé tèrmic extern, connexió HC (senyal d'activació de l'inversor), connexió HC (interrupció de funcionament instantània de la potència, fallada de potència instantània/detecció de senyal PU interbloquejable), funcionament, canvi d'operació externa, aturada de sortida, inici de selecció d'auto-manteniment, ordre de rotació cap endavant, ordre de rotació inversa, restabliment de l'inversor, entrada del termistor PTC, canvi d'operació inversa PID, canvi d'operació PU-NET, commutació d'operació externa NET, canvi de font d'ordres. |
|
Funcions operatives |
Configuració de freqüència màxima i mínima, operació de salt de freqüència, selecció d'entrada de relé tèrmic extern, funcionament reversible de polaritat, reinici automàtic després d'una fallada d'energia instantània, funcionament continu amb una fallada d'energia instantània, operació de canvi de font d'alimentació comercial-inversor, prevenció de rotació endavant/reversa, selecció de mode de funcionament, control PID, operació d'enllaç informàtic (RS-485). |
|
Senyals de sortida Estat de funcionament |
Seleccioneu set senyals utilitzant Pr.190 a Pr.196 (selecció de la funció del terminal de sortida) entre l'inversor en funcionament, actualització de velocitat, fallada d'alimentació instantània/subtensió, avís de sobrecàrrega, detecció de freqüència de sortida, detecció de segona freqüència de sortida, prealarma de funció de relé tèrmic electrònic, mode de funcionament PU, funcionament de l'inversor llest, límit de corrent de sortida zero, límit de detecció PID, límit de detecció PID zero Sortida de rotació inversa de rotació cap endavant PID, canvi de font d'alimentació comercial-inversor MC1, canvi de font d'alimentació comercial-inversor MC2, canvi de font d'alimentació comercial-inversor MC3, sortida d'error del ventilador, prealarma de sobreescalfament del dissipador de calor, ordre d'inici de l'inversor activat, desacceleració en una fallada d'alimentació instantània, control PID activat, durant reintent, aturada, actualització de valor mitjà d'alarma MC temporització, monitor mitjà actual, sortida d'alarma 2, alarma del temporitzador de manteniment, sortida remota, sortida de fallada menor, sortida d'alarma. La sortida de col·lector obert (5 punts), la sortida de relé (2 punts) i el codi d'alarma de l'inversor es poden emetre (4 bits) des del col·lector obert. |
|
Quan s'utilitza amb el FR-A7AY (opció) |
Seleccioneu set senyals amb Pr. 313 al Pr. 319 (selecció de la funció del terminal de sortida d'extensió) entre la vida útil del condensador del circuit de control, la vida útil del condensador del circuit principal, la vida útil del ventilador de refrigeració, la vida útil del circuit límit de corrent d'entrada. |
|
Sortida de pols/analògica |
Seleccioneu entre freqüència de sortida, corrent del motor (valor constant o màxim), tensió de sortida, valor de configuració de freqüència, velocitat de funcionament, tensió de sortida del convertidor (valor constant o pic), factor de càrrega de la funció de relé tèrmic electrònic, potència d'entrada, potència de sortida, mesurador de càrrega, sortida de tensió de referència, factor de càrrega del motor, efecte d'estalvi d'energia, valor de configuració PID, valor de procés PID mitjançant Pr. 54 'Selecció de la funció del terminal FM (sortida del tren de polsos)' i Pr. 158 'Selecció de la funció del terminal AM (sortida analògica)'. |
| Mostra
PU (FR-DU07/ FR-PU04) Estat de funcionament |
Freqüència de sortida, corrent del motor (valor constant o màxim), tensió de sortida, indicació d'alarma, configuració de freqüència, velocitat de funcionament, tensió de sortida del convertidor (valor constant o màxim), factor de càrrega tèrmica electrònica, tensió d'entrada, tensió de sortida, comptador de carretera, temps d'energització acumulat, temps de funcionament real, factor de càrrega del motor, potència d'energització acumulada, efecte d'estalvi d'energia, estalvi acumulat de potència, valor de consigna PID, valor de consigna PID/IDO monitor de terminal, monitor d'opció de terminal d'entrada (*1), monitor d'opció de terminal de sortida (*1), monitor d'estat d'ajustament d'opcions (*2), estat d'assignació de terminal (*2) |
|
Definició d'alarma |
La definició d'alarma es mostra quan s'activa la funció de protecció, el temps d'activació acumulat de voltatge/corrent/freqüència/de sortida just abans d'activar la funció de protecció i s'emmagatzemen les 8 definicions d'alarma anteriors. |
|
Orientació interactiva |
Guia d'operacions/resolució de problemes amb una funció d'ajuda (*2) |
|
Funció de protecció/avís |
Sobreintensitat durant l'acceleració, sobreintensitat durant la velocitat constant, sobreintensitat durant la desacceleració, sobretensió durant l'acceleració, sobretensió durant la velocitat constant, sobretensió durant la desacceleració, funcionament tèrmic de protecció de l'inversor, sobreescalfament del dissipador de calor, fallada de potència instantània, subtensió, fallada de fase d'entrada, sobrecàrrega del motor, sobreintensitat de terra (terra) de sortida, fallada de fase de sortida, fallada d'operació tèrmica externa, opció tèrmica, alarma del relé d'alarma Desconnexió de PU, excés de reintents, alarma de CPU, curt d'alimentació per al panell d'operacions, sortida de potència de 24 VCC curt, valor de detecció de corrent de sortida sobreescalfat, alarma de comunicació (inversor), alarma d'entrada analògica, alarma de circuit intern (font d'alimentació de 15 V), avaria del ventilador, prevenció d'aturada per sobreintensitat, prevenció de sobretensió, error d'escriptura d'alarma tèrmica*1, error d'operació de paràmetres de còpia* bloqueig del panell. |
| Medi ambient
Temperatura ambient |
-10 °C a +50 °C (sense congelació) |
|
Humitat ambiental |
90% RH o menys (sense condensació) |
|
Temperatura d'emmagatzematge (*3) |
-20 °C a +65 °C |
|
Atmosfera |
Interior (sense gas corrosiu, gas inflamable, boira d'oli, pols i brutícia, etc.) |
