| model |
C200HW-PA204 |
C200HW-PA204C |
C200HW-PA204R |
C200HW-PA204S |
C200HW-PA209R |

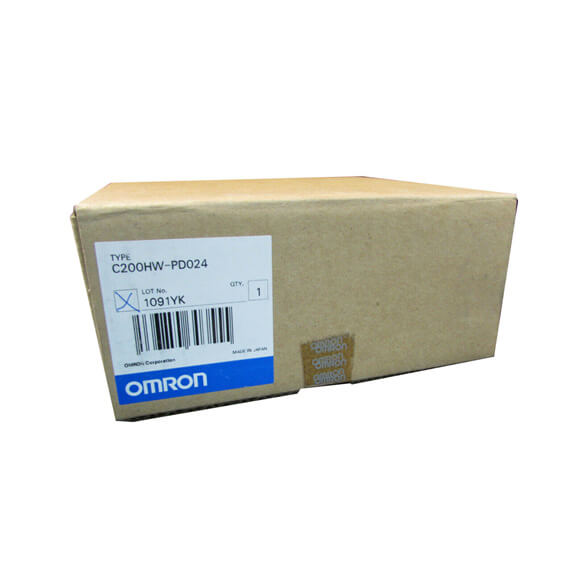

C200HW-PD024 |
| Tensió d'alimentació |
De 100 a 240 VAC (ampli rang), 50/60 Hz *1 |
100 a 120 VAC/200 a 240 V, 50/60 Hz |
24 VDC |
|
| Interval de tensió de funcionament |
85 a 264 VAC |
85 a 132 VAC/170 a 264 V |
19,2 a 28,8 VDC |
|
| Consum d'energia |
120 VA màx. |
100 VA màx. |
120 VA màx. |
180 VA màx. |
50 W màx. |
60 W màx. |
|
|
Corrent d'entrada |
Entrada de 100 a 120 VAC 15 A/8 ms màx. (arrencada en fred a temperatura ambient) 200 a 240 VAC entrada 30 A/8 ms màx. (arrencada en fred a temperatura ambient) |
Entrada de 100 a 120 VAC 20 A/8 ms màx. (arrencada en fred a temperatura ambient) 200 a 240 VAC entrada 30 A/8 ms màx. (arrencada en fred a temperatura ambient) |
100 a 120 VAC:
30 A màx. 200 a 240 VAC: 40 A màx. |
30 A màx. |
|
|
Resistència a l’aïllament |
20 MΩ min. (a 500 VDC) entre els terminals externs de CA i GR *2 |
• 20 MΩ min. (a 500 VDC) entre tots els terminals externs de CA i el terminal GR i entre tots els terminals de sortida d'alarma.• 20 MΩ mín. (a 250 VDC) entre tots els terminals de sortida d'alarma i el terminal GR. |
20 MΩ min. (a 500 VDC) entre tots els terminals externs i GR de CA *2 |
20 MΩ min. (a 500 VCC) entre tots els terminals externs i GR de CC *2 |
|
|
Força dielèctrica |
2.300 VAC 50/60 Hz durant 1 min entre els terminals externs de CA i GR *2 Corrent de fuga: 10 mA màxim. |
• 2.300 VAC, 50/60 Hz durant 1 minut entre tots els terminals externs de CA i el terminal GR i entre tots els terminals de sortida d'alarma.
Corrent de fuga: 10 mA màxim. • 1.000 VAC, 50/60 Hz per a 1 minut entre tots els terminals de sortida d'alarma i el terminal GR. Corrent de fuga: 10 mA màxim. |
2.300 VAC 50/60 Hz durant 1 min entre tots els terminals externs i GR de CA *2 Corrent de fuga: 10 mA màxim. |
1.000 VAC 50/60 Hz durant 1 min entre tots els terminals de CC externs i GR *2 Corrent de fuga: 10 mA màx. |
|
| Immunitat al soroll |
2 kV a la línia d'alimentació (d'acord amb IEC61000-4-4) |
|
| Resistència a les vibracions |
S'ajusta a JIS 0040, de 10 a 57 Hz, amplitud de 0,075 mm, de 57 a 150 Hz, acceleració: 9,8 m/s2 en direccions X, Y i Z durant 80 minuts (Coeficient de temps: 8 minuts x factor de coeficient 10 = temps total 80 min. Unitat muntada a DPU, pista H2 a DPU5.) 2,9 m/s2 en direccions X, Y i Z durant 20 minuts) |
|
| Resistència a xocs |
S'ajusta a JIS 0041, 147 m/s2 3 vegades cadascuna en les direccions X, Y i Z |
|
| Temperatura de funcionament ambiental |
De 0 a 55 °C |
|
| Humitat ambiental de funcionament |
10% a 90% (sense condensació) |
10% a 90% (sense condensació) *4 |
10% a 90% (sense condensació) |
|
| Ambient de funcionament |
Sense gasos corrosius |
|
| Temperatura ambient d'emmagatzematge |
-20 a 75 °C (sense bateria) |
|
| Posada a terra |
Menys de 100 Ω |
|
| Tancament |
Muntat en un panell. |
|
| Pes |
Cada bastidor: 6 kg màxim. |
|
| Dimensions del bastidor de la CPU (mm) |
2 ranures: 198,5 x 157 x 123 (A x A x P) *33 ranures: 260 x 130 x 123 (A x A x P) *3
5 ranures: 330 x 130 x 123 (A x A x P) *3 8 ranures: 435 x 130 x 123 (A x A x P) *3 10 ranures: 505 x 130 x 123 (A x A x P) *3 |
|
| Normes |
Compleix amb les directives UL, CSA, cULus, NK, Lloyds i CE. |
|
|
|
