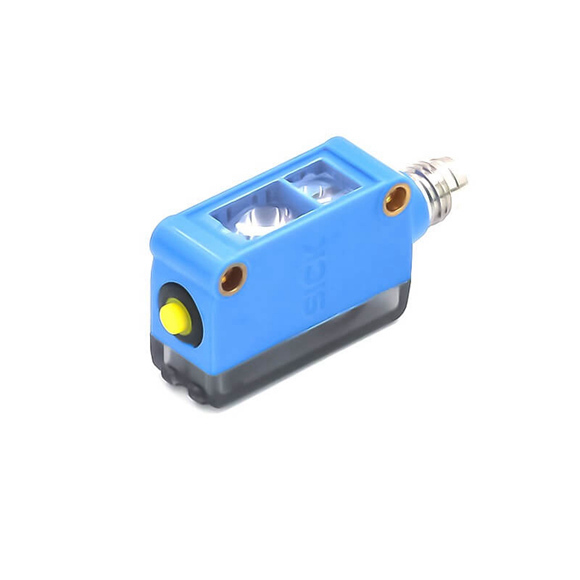

| Dimensions (w x h x d) |
12 mm x 31,5 mm x 21 mm |
| Distància de sensació |
12,5 mm |
| Tolerància de la distància de detecció |
± 3 mm |
| Disseny d’habitatges (emissió de llum) |
Rectangular |
| Font de llum |
LED, RGB 1) |
| Longitud d'ona |
470 nm, 525 nm, 625 nm |
| Emissió lleugera |
El costat llarg de l'habitatge |
| Mida del punt de llum |
1,5 mm x 6,5 mm |
| Direcció del punt lleuger |
Vertical 2) |
| Filtres de recepció |
Cap |
| Modificació |
Botó d'ensenyament |
| Mode d'ensenyament |
Ensenyament de 2 punts estàtic/dinàmic + proximitat a la marca
ET: Dinàmica d'ensenyament |
| Tensió de subministrament |
12 V DC … 24 V DC 1) |
| Ondulació |
≤ 5 Vpp 2) |
| Consum d'energia |
< 50 mA 3) |
| Freqüència de commutació |
15 kHz 4) |
| Temps de resposta |
32 µs 5) |
| Trastorn |
15 µs |
| Sortida de commutació |
PNP |
| Sortida de commutació (tensió) |
PNP: ALTA = VS– ≤ 2 V / BAIX aprox. 0 V |
| Sortida de commutació |
Commutació lleugera/fosca |
| Corrent de sortida I màx. |
50 mA 6) |
| Entrada, aprenentatge dinàmic (ET) |
PNP: Teach: U = 10,8 V … < UV
PNP: Execució: U < 2 V o obert |
| Temps de retenció (ET) |
28 ms, memòria no volàtil |
| Retard de temps |
Cap |

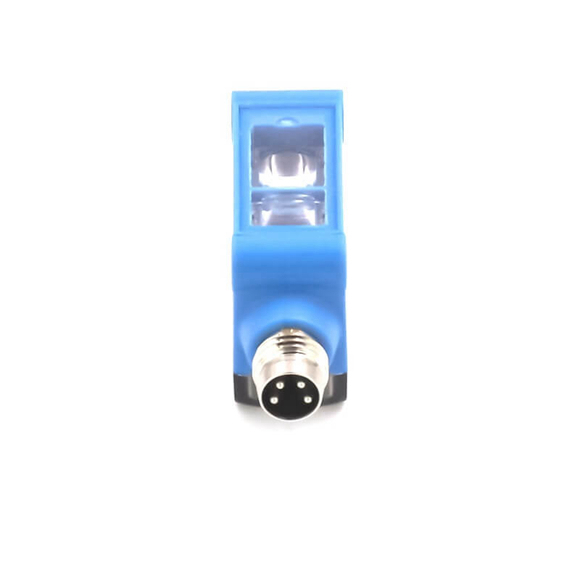

| Tipus de connexió |
Connector mascle M8, 4 pins |
| Classe de protecció |
III |
| Protecció de circuits |
Connexions UV, protegides contra polaritat inversa
Sortida Q protegida contra curtcircuits Supressió de pols d’interferència |
| Qualificació del recinte |
IP67 |
| Pes |
20 g |
| Material d’habitatge |
Plàstic, ABS |
| Material òptica |
Plàstic, PMMA |
