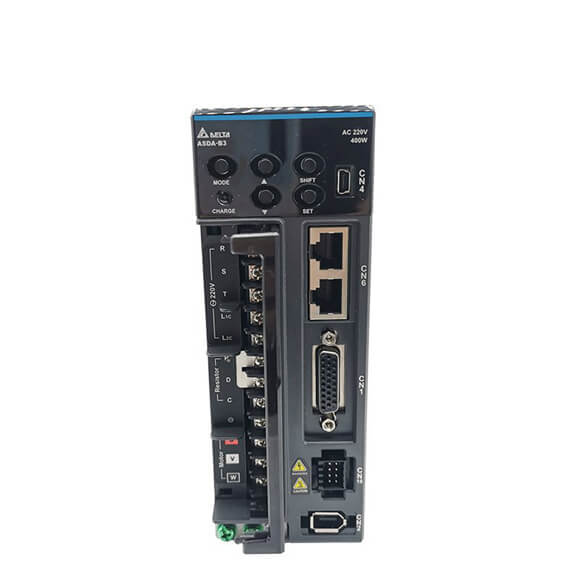

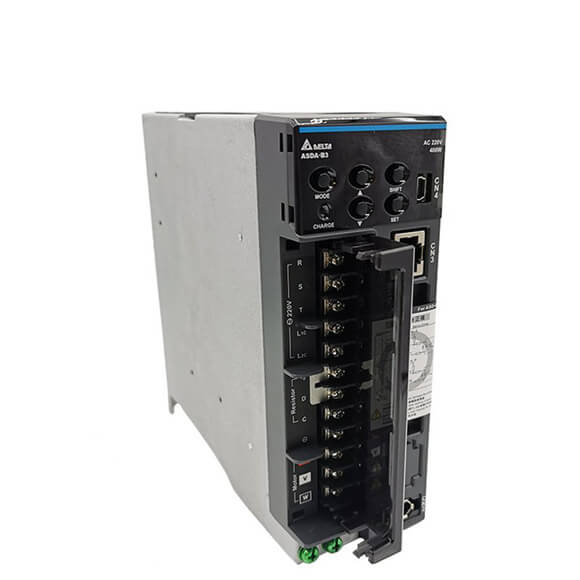

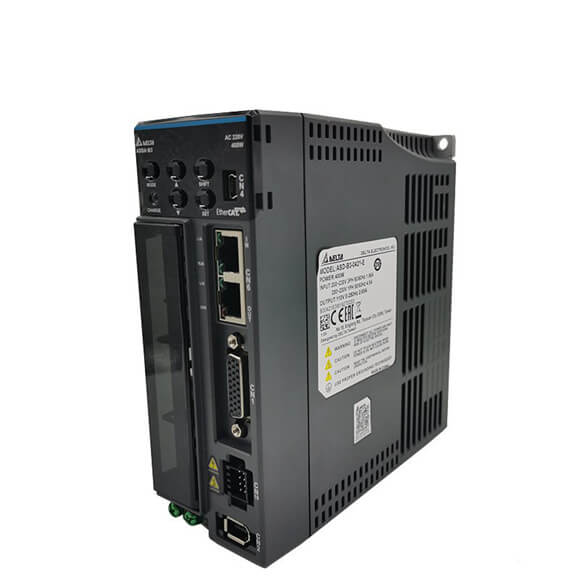

| Servopohon Delta ASD-B3 |
100 W |
200 W |
400 W |
750 W |
1 kW |
1,5 kW |
2 kW |
3 kW |
| Servopohon Delta ASD-B3 |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
| Fáze / Napětí |
Jednofázový / třífázový 220VAC |
Třífázový 220VAC |
|
|
|
|
|
|
| Přípustné napětí |
Jednofázové / třífázové 200 – 230 VAC, -15 % až 10 % |
Třífázové 200 – 230 VAC, -15 % až 10 % |
|
|
|
|
|
|
| Vstupní proud (3PH) (jednotka: ramena) |
0.81 |
1.61 |
4.32 |
8.76 |
9.21 |
9.72 |
14.7 |
16.68 |
| Vstupní proud (1PH) (jednotka: ramena) |
1.39 |
2.77 |
8.28 |
16.68 |
17.49 |
18.72 |
|
|
| Trvalý výstupní proud (jednotka: ramena) |
0.9 |
1.55 |
2.65 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
| Max. Okamžitý výstupní proud (jednotka: ramena) |
3.88 |
7.07 |
10.6 |
16.4 |
21.21 |
27 |
38.3 |
58.9 |
| Způsob chlazení |
Přirozené chlazení |
Chlazení ventilátorem |
|
|
|
|
|
|
| Rozlišení disku |
24bitový (16 777 216 pls / rev) |
|
|
|
|
|
|
|
| Ovládání hlavního okruhu |
Ovládání SVPWM |
|
|
|
|
|
|
|
| Režim ladění |
Auto / Manuální |
|
|
|
|
|
|
|
| Regenerační rezistor |
N/A |
Vestavěný |
|
|
|
|
|
|
| Pulzní typ (pouze pro režim pulzního řízení) |
Puls + Směr; fáze A + fáze B; Pulz CCW + Pulz CW |
|
|
|
|
|
|
|
| Max. Výstupní pulzní frekvence (pouze pro režim pulzního ovládání) |
Puls + směr: 4 Mpps; CCW puls + CW puls: 4 Mpps; Fáze A + Fáze B: jednofázový 4 Mpps; Otevřený kolektor: 200 kpps |
|
|
|
|
|
|
|
| Zdroj příkazu |
Externí pulz (pouze pro režim pulzního řízení) / Interní registr (režim PR) |
|
|
|
|
|
|
|
| Metoda vyhlazování |
Dolní propust, S-křivka a pohyblivé filtry |
|
|
|
|
|
|
|
| E-Gear Ratio |
E-převodový poměr: N/M krát, omezeno na (1/4 < N/M < 262144) N: 1 – 536870911 / M: 1 – 2147483647 |
|
|
|
|
|
|
|
| Limit točivého momentu |
Nastavení parametrů |
|
|
|
|
|
|
|
| Dopředná kompenzace |
Nastavení parametrů |
|
|
|
|
|
|
|
| Výstup analogového monitoru |
Monitorovací signál lze nastavit pomocí parametrů (rozsah výstupního napětí: ±8V); rozlišení: 10bit |
|
|
|
|
|
|
|
| Ochranná funkce |
Nadproud, Přepětí, Podpětí, Přehřátí, Chyba regenerace, Přetížení, Nadměrná odchylka rychlosti, Nadměrná odchylka polohy, Chyba kodéru, Chyba nastavení, Nouzové zastavení, Chyba limitu vpřed/vzad, Chyba sériové komunikace, fáze úniku RST, Časový limit sériové komunikace, Ochrana proti zkratu pro svorky U, V, W |
|
|
|
|
|
|
|
| Komunikační rozhraní |
USB / RS-485 / CANopen / DMCNET / EtherCAT |
|
|
|
|
|
|
|
| Místo instalace |
Uvnitř (vyhněte se přímému slunečnímu záření), žádné korozivní výpary (vyhněte se výparům, hořlavým plynům a prachu) |
|
|
|
|
|
|
|
| Nadmořská výška |
Nadmořská výška 2000 m nebo nižší nad mořem |
|
|
|
|
|
|
|
| Atmosférický tlak |
86 kPa – 106 kPa |
|
|
|
|
|
|
|
| Provozní teplota |
0ºC až 55ºC (Pokud je provozní teplota vyšší než 45ºC, je vyžadováno nucené chlazení) |
|
|
|
|
|
|
|
| Skladovací teplota |
-20ºC až 65ºC |
|
|
|
|
|
|
|
| Vlhkost |
0 až 90 % RH (bez kondenzace) |
|
|
|
|
|
|
|
| Vibrace |
9,80665 m/s2 (1 G) méně než 20 Hz, 5,88 m/s2 (0,6 G) 20 až 50 Hz |
|
|
|
|
|
|
|
| Hodnocení IP |
IP20 |
|
|
|
|
|
|
|
| Systém napájení |
Systém TN *3*4 |
|
|
|
|
|
|
|
| Certifikace |
IEC/EN 61800-5-1, UL 508C |
|
|
|
|
|
|
|
