| Model |

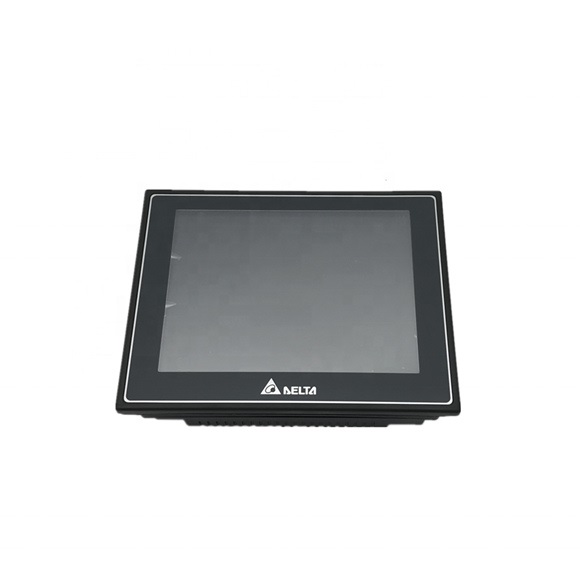

DOP-107EG |
| Typ zobrazovacího panelu |
7″ TFT LCD (65535 barev) |
| Rezoluce |
800 x 600 pixelů |
| Podsvícení |
LED podsvícení (poločas životnosti při pokojové teplotě 25oC > 20 000 hodin) *1 |
| Rozsah zobrazení |
141,00 x 105,75 mm |
| Jas |
450 cd/m² (Typ.) |
| CPU |
ARM Cortex-A8 (800 MHz) |
| Flash ROM |
256 MB |
| BERAN |
256 MB |
| Dotyková obrazovka |
4vodičový odporový dotykový displej > 10 000 000 provozů |
| Zvukový efekt výstupu bzučák |
Vícetónová frekvence (2 K – 4 KHz) / 80 dB |
| AUX |
Stereo výstup |
| Síťové rozhraní |
Automatické snímání 10/100 Mbps (s vestavěným izolovaným napájecím obvodem)
*2 |
| USB |
1 USB slave Ver 2.0; 1 USB hostitel verze 2.0 |
| SD |
SD * 1 |
| Sériový komunikační port
COM1 |
RS-232 (podporující řízení toku) *2 |
| COM2 |
RS-232 (podporující řízení toku) / RS-485*2 |
| COM3 |
RS-422 / RS-485*2 |
| Tlačítko pomocné funkce |
N/A |
| Kalendář |
Vestavěný |
| Způsob chlazení |
Přirozené chlazení |
| Schválení |
CE / UL (použijte stínící síťový kabel a magnetický kroužek s filtrem 300 ohmů / 100 MHz) |
| Vodotěsnost panelu |
IP65 / NEMA4 / UL TYP 4X (pouze pro vnitřní použití) |
|
Provozní napětí*2 |
DC +24 V (-15 % až +15 %) (použijte prosím izolovaný napájecí zdroj)
Dodáváno obvodem třídy 2 nebo SELV (izolováno od MAINS dvojitou izolací) |
| Svodový proud |
500 VAC po dobu 1 minuty (mezi svorkou DC24V a FG
terminál) |
| Spotřeba energie*2 |
8,4 W (Max)*3 |
| Záložní baterie |
3V lithiová baterie CR2032 × 1 |
| Záložní výdrž baterie |
Cca 3 roky a více při 25oC
(v závislosti na provozní teplotě a podmínkách) |
| Provozní teplota |
0oC až 50oC (32oF až 122oF) |
| Skladovací teplota |
-20oC až +60oC (-4oF až 140oF) |
|
Provozní prostředí |
10 % až 90 % relativní vlhkosti [0 °C až 40 °C], 10 % až 55 % relativní vlhkosti [41 °C až
50 °C]; stupeň znečištění: 2 |
|
Odolnost proti vibracím |
Vyhovuje IEC61131-2: trvalé vibrace 5 Hz – 8,3
Hz s amplitudou 3,5 mm; 8,3 Hz – 150 Hz s amplitudou 1G |
| Odolnost proti otřesům |
Vyhovuje IEC60068-2-27: 11 ms, 15 G vrchol, ve směrech X, Y, Z, každý 6krát |
| Dimenze
(Š) x (V) x (H) mm |
184 x 144 x 51,5 |
| Montážní rozměr
(Š) x (V) mm |
172,4 x 132,4 |
| Hmotnost |
Přibl. 800 g |
