| Typ zobrazení |

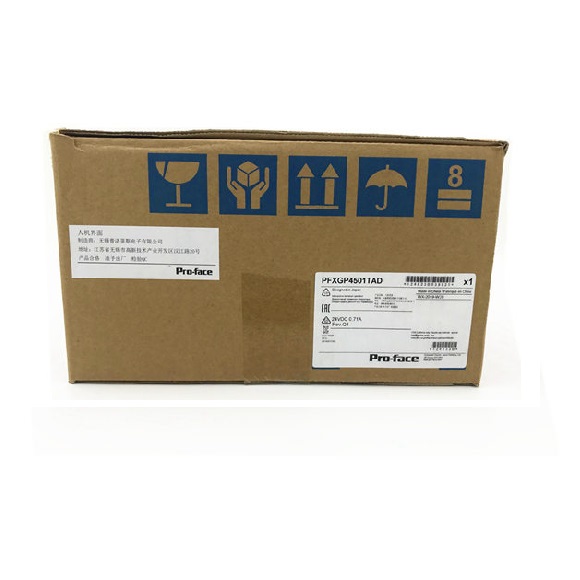

Dotyková obrazovka profce HMI PFXGP4501TAD |
| Velikost displeje |
10,4 ″ TFT Color Lcd |
| Rezoluce |
640 x 480 pixelů (VGA) |
| Efektivní oblast zobrazení |
W211.2 x H158,4 mm [W8,31 x H6,24 in.] |
| Zobrazit barvy |
65 536 barev (bez blikání)/16 384 barev (blikání) |
| Podsvícení |
Bílá LED (uživatelské části nevyhnutelné. Pokud je vyžadována výměna, kontaktujte místního distributora.) |
| Ovládání jasu |
16 úrovní (upraveno s dotykovým panelem nebo softwarem) |
| Životnost podsvícení |
50 000 hodin. nebo více (nepřetržitý provoz při 25 ° C [77 ° F], než se jab podsvícení sníží na 50%) |
|
Jazyková písma |
Japonština: 6 962 (standardy JIS 1 a 2) (včetně 607 nekanji postav) Ank: 158 (korejská písma, zjednodušená čínská a tradiční čínská písma jsou ke stažení.) |
| Velikosti znaků |
Standardní písmo: 8 x 8, 8 x 16, 16 x 16 a 32 x 32 pixelů, písma: 6 až 127 pixelových písem, písma: 8 až 72 pixelů písem |
| Velikosti písma *1 |
Standardní písmo: Šířka může být rozšířena až 8krát. Výška lze rozšířit až 8krát. |
| Text 8 x 8 teček |
80 Char. x 60 řádků |
| 8 x 16 teček |
80 Char. x 30 řádků |
| 16 x 16 teček |
40 char. x 30 řádků |
| 32 x 32 teček |
20 char. x 15 řádků |
| Paměť aplikace |
Flash EPROM 32 MB (včetně oblasti logického programu) |
| Oblast logického programu *2 |
Flash EPROM 132 KB (ekvivalent 15 000 kroků) |
| Oblast písma |
Flash EPROM 8 MB (vyměnitelná lithiová baterie pro záložní paměť) |
| Zálohování dat |
SRAM 320 KB (vyměnitelná lithiová baterie pro záložní paměť) |
| Variabilní plocha |
SRAM 64 KB (vyměnitelná lithiová baterie pro záložní paměť) |
| Přesnost hodin *3 |
± 65 sekund/měsíc (odchylka při teplotě místnosti a napájení je vypnutá) |
| Typ dotykového panelu |
Odporový film (analog) |
| Rozlišení dotykového panelu |
1 024 x 1 024 |
| Životnost dotykového panelu |
1 000 000krát nebo více |
|
Rozhraní Sériové (com1) |
RS-232C Asynchronní délka dat přenosu: 7 nebo 8 bitů, parita: Žádné, liché nebo sudé, bit: 1 nebo 2 bit, rychlost přenosu dat: 2 400 bps na 115,2 kbps, konektor: D-sub9 (zástrčka) |
|
Sériové (com2) |
RS-422/485 Délka asynchronního přenosu Délka: 7 nebo 8 bit parita: Žádné, liché nebo dokonce zastavení bit: 1 nebo 2 bitové rychlosti přenosu dat: 2 400 bps až 115,2 kbps, 187,5 kbps (MPI) Konektor: D-Sub9 (zástrčka) |
| Ethernet (LAN) |
IEEE802.3i/IEEE802.3U, 10Base-T/100Base-TX Connector: Modulární konektor (RJ-
45) x 1 |
| USB (typ A) |
Odpovídá USB2.0 (typu A) x 1, napájecí napětí: DC 5 V ± 5 %, výstupní proud: 500 mA nebo méně, komunikační vzdálenost: 5 m nebo méně |
| USB (typ mini-b) |
Odpovídá USB2.0 (mini-b) x 1 komunikační vzdálenost: 5 m nebo méně |
| SD karta |
Slot SD karty x 1 |
