| Model |
EX-305V*1 |
EX-110V*1 |
EX-416V*1 |
EX-422V*1 |
EX-614V*1 |
| Math |
Synhwyrydd pen |
|
|
|
|

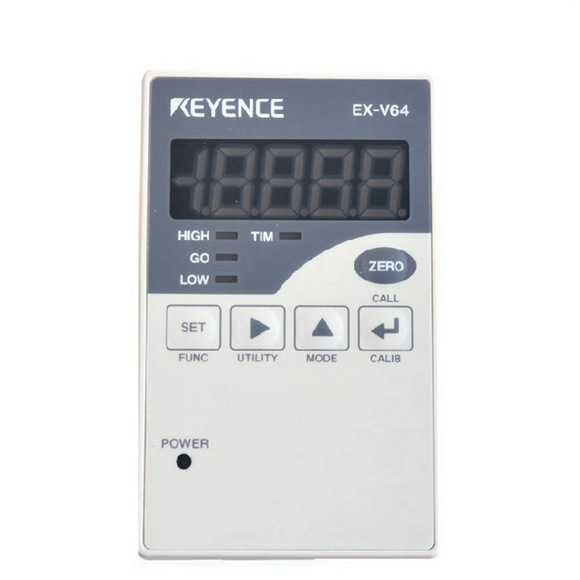

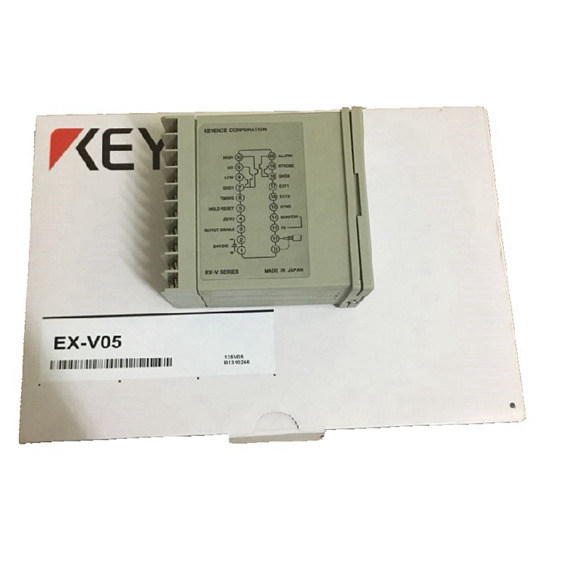

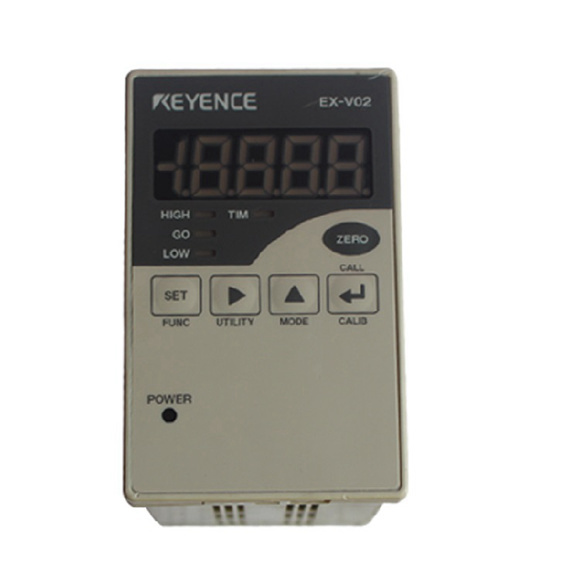

| Uned mwyhadur |
EX- V01(P) |
EX- V02(P) |
EX- V05(P) |
EX- V10(P) |
EX- V64(P) |
| Siâp |
ø5.4 x 18 mm ø0.21″ x 0.71″ Silindraidd |
M10 x 18 mm 0.71″ Edau |
ø14.5 x 20 mm ø0.57″ x 0.79″ Silindraidd, wedi'i edafu |
ø22 x 35 mm ø0.87″ x 1.38″ Silindraidd, wedi'i edafu |
14 x 30 x 4.8 mm 0.55″ x 1.18″ x 0.19″ Proffil tenau |
| Ystod mesur |
0 i 1 mm 0.04 ″ |
0 i 2 mm 0.08 ″ |
0 i 5 mm 0.20 ″ |
0 i 10 mm0 ″ i 0.394 ″ |
0 i 4 mm 0.16 ″ |
| Amrediad arddangos |
-19,999 i +19,999 |
|
|
|
|
| llinoledd |
±0.3% o FS |
|
|
|
|
Cydraniad (Nifer y
mesuriadau cyfartalog: 64) |
0.4 µm 0.02 Mli |
1 µm 0.04 Mil |
2 µm 0.08 Mil |
1 µm 0.04 Mil |
|
| Cyfradd samplu |
40,000 samplu uchafswm./eiliad. *2 |
|
|
|
|
| Cyflymder arddangos |
20 gwaith/eiliad. |
|
|
|
|
| Pŵer arddangos |
7-segment 2-liw LED |
|
|
|
|
| Larwm gor-ystod |
±FFFF yn cael ei arddangos. |
|
|
|
|
| Rheoli allbwn |
NPN casglwr agored neu gyswllt di-foltedd (Mewnbwn amseru, mewnbwn ailosod, mewnbwn awto-sero, mewnbwn allbwn cymharydd, mewnbwn cydamserol, mewnbwn gosodiad allanol) |
|
|
|
|
| Dull gosod |
Gosodiad 2 lefel uwch/is x 4 patrwm (detholadwy) |
|
|
|
|
| Arwydd |
|
― |
|
|
|
| Amser ymateb |
0.075 ms (ar y cyflymder uchaf) |
|
|
|
|
| Amser ODDI AR Oedi |
60 ms (YMLAEN / I FFWRDD yn ddewisadwy) |
|
|
|
|
| Allbwn strôb |
NPN: 100 mA ar y mwyaf. (40 V max.), Foltedd gweddilliol: 1 V max. (NA) |
|
|
|
|
| Foltedd allbwn |
±5V |
|
|
|
|
| rhwystriant |
100 Ω |
|
|
|
|
| Amser ymateb |
0.075 ms (ar y cyflymder uchaf) |
|
|
|
|
| Nodweddion tymheredd |
0.07% o FS/°C *3 |
|
|
|
|
| Prif swyddogaethau |
FLL, hidlydd digidol, sero ceir, gwrthbwyso, cyfrifo, modd mesur (15 math), cof gwerth dyfarniad (4 set), shifft pwynt degol, newid digid arddangos, arddangos gwallau amrywiol, ac ati. |
|
|
|
|
| Foltedd pŵer |
24 VDC ±10 %, Ripple (PP) 10 % neu lai |
|
|
|
|
| Defnydd presennol |
240 mA neu lai |
|
|
|
|
| Gwrthiant amgylcheddol Tymheredd amgylchynol |
-10 i +60 ° C 14 i 140 °F (Dim rhewi) |
|
|
|
|
| Lleithder cymharol |
35 i 85 % RH (Dim anwedd) |
|
|
|
|
| Gwrthiant dirgryniad |
10 i 55 Hz, osgled dwbl 1.5 mm 0.06″, 2 awr ym mhob un o'r cyfarwyddiadau X, Y, a Z |
|
|
|
|
| Pwysau |
Tua. 45 g (gan gynnwys cebl 3-m 9.8 ′) |
Tua. 55 g (gan gynnwys cebl 3-m 9.8 ′) |
Tua. 75 g (gan gynnwys cebl 3-m 9.8 ′) |
Tua. 200 g (gan gynnwys cebl 3-m 9.8 ′) |
Tua. 60 g (gan gynnwys cebl 3-m 9.8 ′) |
