| Gwrthdröydd VFDS Mitsubishi |

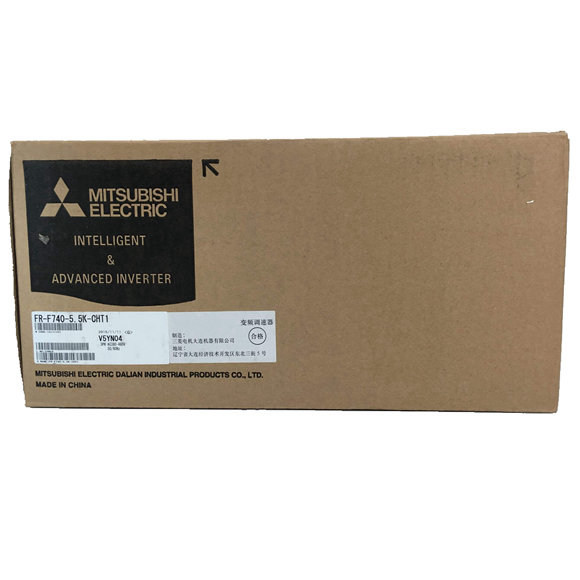

Mitsubishi VFDS Gwrthdröydd FR-F740 Cyfres 0.75K i 90K |
| Manylebau rheoli
System reoli |
Rheoli PWM Amledd Cludwr Uchel (Rheolaeth V/F)/Rheoli Cyffroi Gorau/Rheoli Fector Fflwcs Magnetig Syml |
| Ystod amledd allbwn |
0.5 i 400Hz |
| Mewnbwn analog datrysiad gosod amledd |
0.015Hz/0 i 60Hz (Terfynell 2, 4: 0 i 10V/12bit); 0.03Hz/0 i 60Hz (Terfynell 2, 4: 0 i 5V/11bit, 0 i 20mA/tua 11bit, terfynell 1: -10V i +10V/11bit); 0.06Hz/0 i 60Hz (Terfynell 1: 0 i ± 5V/10bit) |
| Mewnbwn digidol |
0.01Hz |
| Cywirdeb amledd
Mewnbwn analog |
O fewn ± 0.2% o'r mwyafswm. amledd allbwn (25 ° C ± 10 ° C) |
| Mewnbwn digidol |
O fewn 0.01% o'r amledd allbwn penodol |
| Nodweddion foltedd/amledd |
Gellir gosod amledd sylfaen o 0 i 400Hz. Torque cyson/patrwm torque amrywiol neu 5 pwynt y gellir ei addasu v/f gellir dewis. |
| Torque Cychwyn |
120% (3Hz) wrth ei osod i reoli fector fflwcs magnetig syml ac iawndal slip |
| Gosodiad Amser Cyflymu/arafu |
0 i 3600s (gellir gosod cyflymiad a arafiad yn unigol), gellir dewis modd cyflymu/arafu llinellol neu S-batrwm |
| Brêc pigiad dc |
Amledd gweithredu (0 i 120Hz), amser gweithredu (0 i 10s), foltedd gweithredu (0 i 30%) newidyn |
| Lefel gweithredu atal stondinau |
Gellir gosod y lefel gyfredol weithredol (0 i 150% y gellir ei haddasu), p'un ai i ddefnyddio'r swyddogaeth ai peidio, gellir ei dewis |
| Manylebau gweithredu
Signal gosod amledd Mewnbwn analog |
Gellir dewis terfynell 2, 4: 0 i 10V, 0 i 5V, 4 i 20mA. Terfynell 1: -10 i +10V, -5 i 5V Gellir dewis. |
|
Mewnbwn digidol |
Deuaidd BCD pedwar digid neu ddeuaidd 16-did gan ddefnyddio deialu gosod y panel gweithredu (pan gaiff ei ddefnyddio gyda'r opsiwn FR-A7AX) |
|
Signal Start |
Ar gael yn unigol ar gyfer cylchdroi ymlaen a gwrthdroi. Cychwyn signal Signalau Awtomatig Mewnbwn Hunan-Ddolio (mewnbwn 3-wifren) Gellir ei ddewis. |
|
Signalau mewnbwn |
Dewiswch unrhyw ddeuddeg signal gan ddefnyddio PR.178 i PR.189 (dewis swyddogaeth terfynell mewnbwn) o blith dewis aml-gyflymder, dewis ail swyddogaeth, detholiad mewnbwn terfynell 4, dewis gweithrediad loncian, dewis ailgychwyn awtomatig ar ôl methiant pŵer ar unwaith, mewnbwn ras gyfnewid thermol allanol, mae cysylltiad pue (power pue) yn methu, yn galluogi pU PUECTIONEOUS (CYSYLLTU GWEITHREDU), CYSYLLTU GWEITHREDU (CYSYLLTU GWEITHREDU), GWEITHREDU GWEITHREDUS, CYSYLLTU GWEITHREDUS), CYSYLLTIAD PU PUETERTERS), CYSYLLTIAD CYFRAISION). Rheoli Galluogi terfynell, gweithrediad PU, newid gweithrediad allanol, stop allbwn, cychwyn dewis hunan-ddal, gorchymyn cylchdroi ymlaen, gorchymyn cylchdroi gwrthdroi, ailosod gwrthdröydd, mewnbwn thermistor PTC, pid pid ymlaen llawdriniaeth gwrthdroi, newid gweithrediad PU-Net, newid gweithrediad net-allanol, newid ffynhonnell orchymyn. |
|
Swyddogaethau Gweithredol |
Gosodiadau amledd uchaf ac isaf, gweithrediad naid amledd, dewis mewnbwn ras gyfnewid thermol allanol, gweithrediad gwrthdroadwy polaredd, ailgychwyn awtomatig ar ôl gweithrediad methiant pŵer ar unwaith, gweithrediad parhaus mewn methiant pŵer ar unwaith, gweithrediad pŵer masnachol gwrthdroad pŵer masnachol, gweithrediad cylchdroi ymlaen/gwrthdroi cylchdroi gwrthdroi, atal modd gweithredu, rheolaeth pID, pID, rheolaeth gyfrifiadurol, pID. 485. |
|
Signalau allbwn Statws gweithredu |
Select any seven signals using Pr.190 to Pr.196 (output terminal function selection) from among inverter running, up-to-speed, instantaneous power failure/undervoltage, overload warning, output frequency detection, second output frequency detection, electronic thermal relay function pre-alarm, PU operation mode, inverter operation ready, output current detection, zero current detection, PID lower limit, Terfyn uchaf PID, allbwn cylchdro gwrthdroi cylchdroi PID ymlaen, newid gwrthdroad cyflenwad pŵer masnachol MC1, newid pŵer-pŵer masnachol MC2, newid y cyflenwad pŵer masnachol yn newid MC3, allbwn nam ffan, hwesydd gorboethi cyn-larwm, gwrthdröydd yn rhedeg gorchymyn cychwyn ar lafar, yn ystod y rheolaeth lafar, yn ystod methiant pŵer, yn ystod methiant pŵer, yn ystod pŵer, yn ystod pŵer, yn ystod pŵer, yn ystod methiant pŵer, yn ystod methiant pŵer, yn ystod pŵer, yn ystod pŵer, yn ystod methiant pŵer, yn ystod y pŵer, yn ystod y pŵer. Arwyddion, Amseru Diweddariad Gwerth Cyfartalog Arbedion Pwer, Monitor Cyfartalog Cyfredol, Allbwn Larwm 2, Larwm Amserydd Cynnal a Chadw, Allbwn o Bell, Mân Allbwn Methiant, Allbwn Larwm. Gall allbwn casglwr agored (5 pwynt), allbwn ras gyfnewid (2 bwynt) a chod larwm yr gwrthdröydd fod yn allbwn (4 did) gan y casglwr agored. |
|
Pan gaiff ei ddefnyddio gyda'r FR-A7AY (opsiwn) |
Dewiswch unrhyw saith signal gan ddefnyddio PR. 313 i pr. 319 (dewis swyddogaeth terfynell allbwn estyniad) o blith bywyd cynhwysydd cylched rheoli, bywyd cynhwysydd prif gylched, bywyd ffan oeri, bywyd cylched terfyn cyfredol inrush. |
|
Allbwn pwls/analog |
Dewiswch o amledd allbwn, cerrynt modur (gwerth cyson neu uchaf), foltedd allbwn, gwerth gosod amledd, cyflymder rhedeg, trawsnewidydd y tu allan i foltedd (gwerth cyson neu werth brig), ffactor llwyth swyddogaeth ras gyfnewid thermol electronig, ffactor llwyth mewnbwn, pŵer mewnbwn, pŵer allbwn, mesurydd llwyth, allbwn foltedd cyfeirio, ffactor llwyth modur, gwerth pID. 54 'Dewis swyddogaeth derfynell FM (allbwn trên pwls) ' a PR. 158 'Am ddewis swyddogaeth derfynell (allbwn analog) '. |
| Ddygodd
Pu (FR-DU07/ FR-PU04) Statws gweithredu |
Amledd allbwn, cerrynt modur (gwerth cyson neu uchaf), foltedd allbwn, arwydd larwm, gosod amledd, cyflymder rhedeg, foltedd allbwn trawsnewidydd (gwerth cyson neu uchaf), ffactor llwyth thermol electronig, foltedd mewnbwn, foltedd allbwn, mesurydd pŵer yn arbed pŵer, pŵer, amserol, amser gweithredol cumulative, effaith gweithredu cumulative, amser gweithredol cumululative, amser gweithredol cumulative, Pwynt gosod PID, gwerth proses PID, gwerth gwyriad PID, monitor terfynell I/O gwrthdröydd, monitor opsiwn terfynell mewnbwn (*1), monitor opsiwn terfynell allbwn (*1), monitor statws ffitio opsiwn (*2), statws aseiniad terfynell (*2) |
|
Diffiniad larwm |
Mae diffiniad larwm yn cael ei arddangos pan fydd y swyddogaeth amddiffynnol yn cael ei actifadu, yr amser foltedd allbwn/cerrynt/amledd/egnïo cronnus cyn i'r swyddogaeth amddiffyn gael ei actifadu a bod yr 8 diffiniad larwm yn y gorffennol yn cael eu storio. |
|
Canllawiau Rhyngweithiol |
Canllaw gweithredu/saethu trafferthion gyda swyddogaeth gymorth (*2) |
|
Swyddogaeth amddiffynnol/rhybuddio |
Overcurrent during acceleration, overcurrent during constant speed, overcurrent during deceleration, overvoltage during acceleration, overvoltage during constant speed, overvoltage during deceleration, inverter protection thermal operation, heatsink overheat, instantaneous power failure occurrence, undervoltage, input phase failure, motor overload, output side earth (ground) fault overcurrent, output phase failure, external Gweithrediad ras gyfnewid thermol, gweithrediad thermistor PTC, larwm opsiynau, gwall paramedr, datgysylltiad PU, gormodedd cyfrif ail -droi, larwm CPU, cyflenwad pŵer yn fyr ar gyfer y panel gweithredu, allbwn pŵer 24VDC yn fyr, gwerth canfod allbwn allbwn drosodd, gwrthiant inrush gorboethi, gorboethi gorboethi (larwm ffanio), sarwl anadlu, sarlau anadlu, sarler Atal, atal stondinau gor -foltedd, prealarm thermol electronig, stop PU, larwm amserydd cynnal a chadw (*1), gwall ysgrifennu paramedr, gwall gweithredu copi, clo panel gweithredu. |
| Hamgylchedd
Tymheredd Amgylchynol |
-10 ° C i +50 ° C (heb rewi) |
|
Lleithder amgylchynol |
90% RH neu lai (heb fod yn gyddwyso) |
|
Tymheredd Storio (*3) |
-20 ° C i +65 ° C. |
|
Awyrgylch |
Y tu mewn (heb nwy cyrydol, nwy fflamadwy, niwl olew, llwch a baw, ac ati) |
