| synhwyro Dull |
Gwasgaredig-adlewyrchol (canfod marciau) |
| Allbwn |
Gwthio |
Npn |
| Modd |
E3S-DCP21-IL2 |
E3S-DCP21-IL3 |

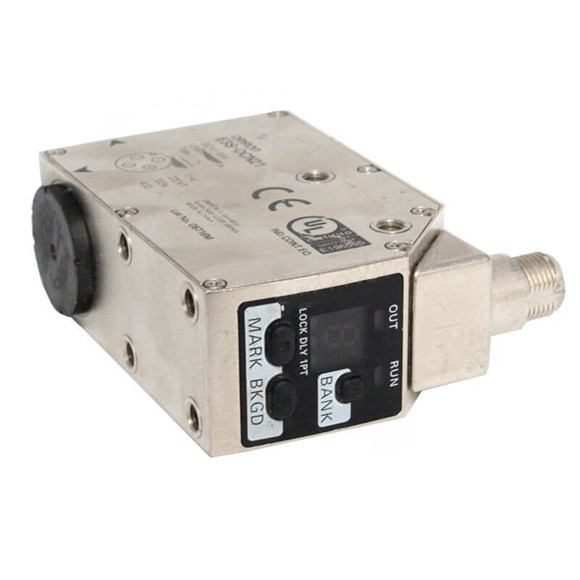

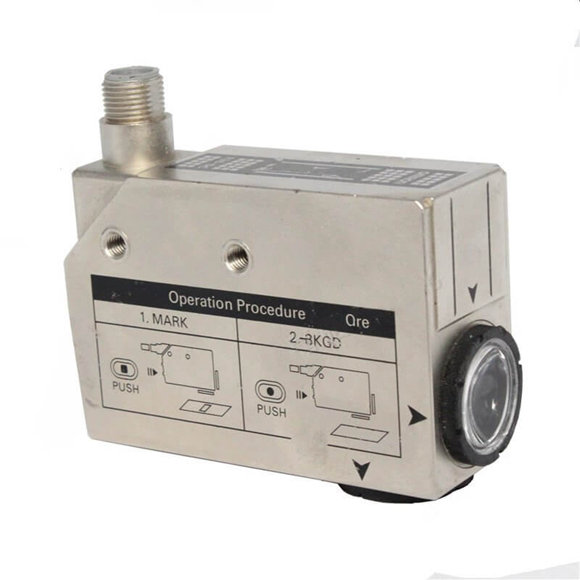

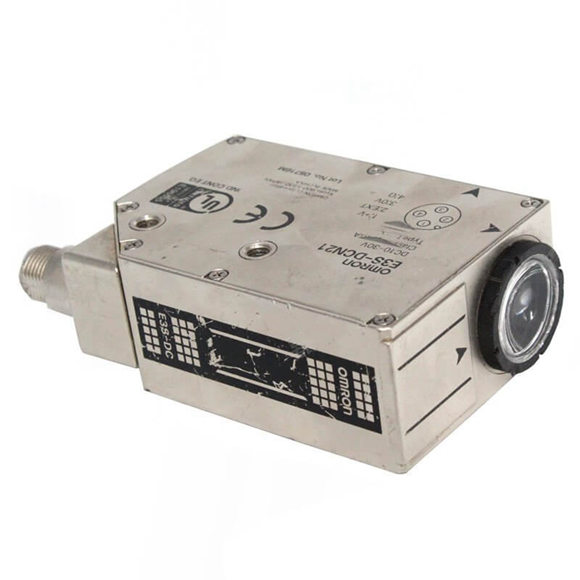

E3S-DCN21 |
| Pellter synhwyro |
10 ± 3 mm (papur gwyn 10 ’10 mm) |
| Maint sbot (gwerth cyfeirio) |
1 × 4 mm |
| Ffynhonnell golau (tonfedd) |
LED coch (635 nm), LED gwyrdd (525 nm), LED glas (465 nm) |
| Foltedd Cyflenwad Pwer |
10 i 30 VDC ± 10% (Ripple (PP) 10% ar y mwyaf.) |
| Defnydd pŵer |
960 MW Max. (Cyfeirnod: Foltedd Cyflenwad Pwer 24 V, Defnydd Cyfredol 40 Ma Max.) |
| Allbwn rheoli |
Llwythwch Cerrynt: 100 Ma ar y mwyaf. (30 VDC Max.) |
|
Diniwed |
Dangosydd Gweithredu (Oren), Dangosydd Rhedeg (Gwyrdd),
Dangosydd 7 segment (gwyn), dangosydd clo allweddol (gwyn), Dangosydd Amserydd (Gwyn), Dangosydd Modd Addysgu 1 Pwynt (Gwyn) |
| Modd gweithredu |
Uchel pan ganfyddir marc. |
Ar pryd mae marc yn cael ei ganfod. |
| Cylchedau amddiffyn |
Cyflenwad pŵer Diogelu polaredd gwrthdroi, amddiffyniad cylched byr allbwn ac allbwn amddiffyn cysylltiad anghywir |
| Amser Ymateb |
Gweithredu neu ailosod: 50 ms max. Ar gyfer pob (modd addysgu 2 bwynt) gweithredu neu ailosod: 150 ms max. Ar gyfer pob (modd addysgu 1 pwynt) |
| Addasiad sensitifrwydd |
Dull Addysgu |
| Goleuadau amgylchynol |
Lamp gwynias: 3,000 lx ar y mwyaf. |
| Ystod tymheredd amgylchynol |
Gweithredu: -10 i 55 ° C; Storio: -25 i 70 ° C (heb unrhyw eisin nac anwedd) |
| Ystod lleithder amgylchynol |
Gweithrediad: 35% i 85%, storio: 35% i 95% (heb unrhyw anwedd) |
| Gwrthiant inswleiddio |
20 mΩ mun. (am 500 VDC) |
| Cryfder dielectrig |
1,000 VAC, 50/60 Hz am 1 munud |
| Gwrthiant dirgryniad |
Dinistr: 10 i 55 Hz gydag osgled dwbl o 1.5 mm am 2 awr yr un mewn cyfarwyddiadau x, y a z |
| Gwrthiant sioc |
Dinistr: 500 m/s2 3 gwaith yr un mewn cyfarwyddiadau x, y a z |
| Graddfa'r amddiffyniad |
IEC 60529 IP67 |
| Dull Cysylltu |
M12, cysylltydd 4-pin |
| Pwysau (cyflwr/synhwyrydd wedi'i bacio yn unig)
Model gyda chysylltydd |
Tua. 370 g/tua. 320 g |
| Achosion |
Sinc diecast (pres nicel-plated) |
| Lens |
Resin methacrylig (PMMA) |
| Dangosyddion |
Abs |
| Fotymau |
Elastomyddion |
| Nghysylltwyr |
Sinc diecast (pres nicel-plated) |
|
Prif Swyddogaethau IO-Link |
• Newid Modd Gweithredu rhwng NA a NC
• Swyddogaeth amserydd yr allbwn rheoli ac amser dewis amser swyddogaeth (dewiswch swyddogaeth o anabl, ar oedi, oddi ar oedi, un-ergyd neu oedi ymlaen/i ffwrdd.) (Dewiswch amser amserydd o 1-5000 ms.) • Dewis Swyddogaeth Amser Oedi Amser ar gyfer Ansefydlogrwydd (0 (Anabl) -1000 ms) • Monitro swyddogaeth allbwn (allbwn PD yn nodi maint canfod cymharol) • Swyddogaeth Darllen Allan Amser Egniol (Uned: H) • Cychwyn y Swyddogaeth Gosodiadau 'Adfer Gosodiadau'r Ffatri ' |
- |
| Manyleb IO-Link |
Fersiwn 1.1 |
- |
| Cyfradd baud |
E3S-DCP21-IL3: COM3 (230.4 kbps), E3S-DCP21-IL2: COM2
(38.4 kbps) |
- |
| Hyd data |
Maint PD: 8 beit, maint OD: 1 beit (M-Math o ddilyniant: type_2_2) |
- |
| Isafswm amser beicio |
E3S-DCP21-IL3 (COM3): 1.5 ms, E3S-DCP21-IL2 (COM2): 4.8 ms |
- |
| Ategolion |
Llawlyfr Cyfarwyddiadau |
