| Model
Eitem |
TL-W1R5MC1 TL-W1R5MB1 |
TL-W3MC @ TL-W3MB @ |

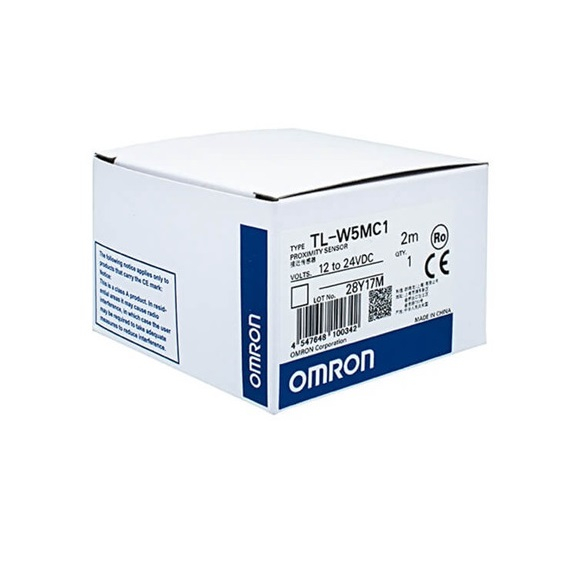

TL-W5MC @ TL-W5MB @ |
TL-W5E1, TL-W5E2 TL-W5F1, TL-W5F2 |
TL-W20ME1 TL-W20ME2 |
| Pellter synhwyro |
1.5 mm ±10% |
3 mm ±10% |
5 mm ±10% |
20 mm ±10% |
|
| Pellter gosod |
0 i 1.2 mm |
0 i 2.4 mm |
0 i 4 mm |
0 i 16 mm |
|
| Teithio gwahaniaethol |
10% ar y mwyaf. o bellter synhwyro |
1% i 15% o'r pellter synhwyro |
|
|
|
| Gwrthrych canfyddadwy |
Metel fferrus (Mae'r pellter synhwyro yn lleihau gyda metel anfferrus. Cyfeiriwch at Ddata Peirianneg ar dudalen 5.) |
|
|
|
|
| Gwrthrych synhwyro safonol |
Haearn,
8 ’ 8 ’ 1 mm |
Haearn,
12 ’ 12 ’ 1 mm |
Haearn, 18 ’ 18 ’ 1 mm |
Haearn, 50 ’ 50 ’ 1 mm |
|
| ymateb Amlder |
1 kHz min. |
600 Hz min. |
500 Hz min. |
300 Hz min. |
40 Hz mun. |
| Foltedd cyflenwad pŵer (ystod foltedd gweithredu) |
12 i 24 VDC (10 i 30 VDC), crychdonni (pp): 10% max. |
12 i 24 VDC (10 i 30
VDC), crychdonni (pp): 20% max. |
12 i 24 VDC (10 i 30
VDC), crychdonni (pp): 10% max. |
|
|
| Defnydd presennol |
15 mA ar y mwyaf. yn 24 VDC (dim llwyth) |
10 mA ar y mwyaf.
yn 24 VDC (dim llwyth) |
15 mA ar y mwyaf.
yn 24 VDC (dim llwyth) |
8 mA ar 12 VDC,
15 mA ar 24 VDC |
|
|
Llwytho cerrynt |
TL-W1R5MC1/-W3MC@: NPN casglwr agored 100 mA ar y mwyaf. ar 30 VDC ar y mwyaf. TL-W1R5MB1/-W3MB@: PNP casglwr agored 100 mA ar y mwyaf. ar 30 VDC ar y mwyaf. |
TL-W5MC@:
NPN casglwr agored 50 mA ar y mwyaf. yn 12 VDC (30 VDC ar y mwyaf) 100 mA ar y mwyaf. yn 24 VDC (30 VDC ar y mwyaf.) TL-W5MB@: PNP casglwr agored 50 mA ar y mwyaf. yn 12 VDC (30 VDC ar y mwyaf) 100 mA ar y mwyaf. yn 24 VDC (30 VDC ar y mwyaf) |
200 mA |
100 mA ar y mwyaf. yn 12 VDC 200 mA ar y mwyaf. yn 24 VDC |
|
| Foltedd gweddilliol |
1 V uchafswm. (dan gerrynt llwyth o 100 mA gyda hyd cebl o 2 m) |
2 V uchafswm. (cyfredol dan lwyth o 200 mA gyda hyd cebl o 2 m) |
1 V uchafswm. (dan gerrynt llwyth o 200 mA gyda hyd cebl o 2 m) |
|
|
| Dangosyddion |
Dangosydd canfod (coch) |
|
|
|
|
| Modd gweithredu (gyda gwrthrych synhwyro yn agosáu) |
RHIF |
Modelau B1/C1: DIM Modelau B2/C2: NC |
Modelau E1/F1: DIM Modelau E2/F2: NC |
|
|
| Cyfeiriwch at y siartiau amseru o dan Diagramau Cylched I/O ar dudalen 6 am fanylion. |
|
|
|
|
|
| Cylchedau amddiffyn |
Amddiffyniad polaredd gwrthdro, atalydd Ymchwydd |
|
|
|
|
| Amrediad tymheredd amgylchynol |
Gweithredu / Storio: -25 i 70 ° C (heb eisin na chyddwysiad) * |
|
|
|
|
| Amrediad lleithder amgylchynol |
Gweithredu/Storio: 35% i 95% (heb unrhyw anwedd) |
|
|
|
|
| tymheredd Dylanwad |
±10% ar y mwyaf. o bellter synhwyro ar 23 ° C yn yr ystod tymheredd o -25 i 70 ° C |
|
|
|
|
|
Dylanwad foltedd |
±2.5% ar y mwyaf. o bellter synhwyro ar foltedd graddedig yn yr ystod foltedd graddedig ±10%. |
±2.5% ar y mwyaf. o synhwyro
pellter ar foltedd graddedig yn y foltedd graddedig ystod ±20%. |
±2.5% ar y mwyaf. o bellter synhwyro ar foltedd graddedig yn yr ystod foltedd graddedig ±10%. |
|
|
| Gwrthiant inswleiddio |
50 MΩ mun. (ar 500 VDC) rhwng rhannau cario cerrynt a chas |
|
|
|
|
| Nerth dielectrig |
1,000 VAC, 50/60 Hz am 1 munud rhwng y rhannau cario cerrynt a'r cas |
|
|
|
|
| Gwrthiant dirgryniad |
Dinistrio: 10 i 55 Hz, osgled dwbl 1.5-mm am 2 awr yr un mewn cyfarwyddiadau X, Y, a Z |
|
|
|
|
|
Gwrthiant sioc |
Dinistrio: 500 m/s2 3 gwaith yr un i gyfeiriadau X, Y, a Z |
Dinistrio: 500 m/s2 10 gwaith yr un i gyfeiriadau X, Y, a Z |
|
|
|
| Gradd o amddiffyniad |
IEC 60529 IP67, safonau mewnol: gwrthsefyll olew * |
|
|
|
|
| cysylltu Dull |
Modelau wedi'u gwifrau ymlaen llaw (hyd cebl safonol: 2 m) |
|
|
|
|
| Pwysau (cyflwr llawn) |
Tua. 70 g |
Tua. 80 g |
Tua. 100 g |
Tua. 210 g |
|
