| Rhif yr erthygl |
6ES7407-0DA02-0AA0 |

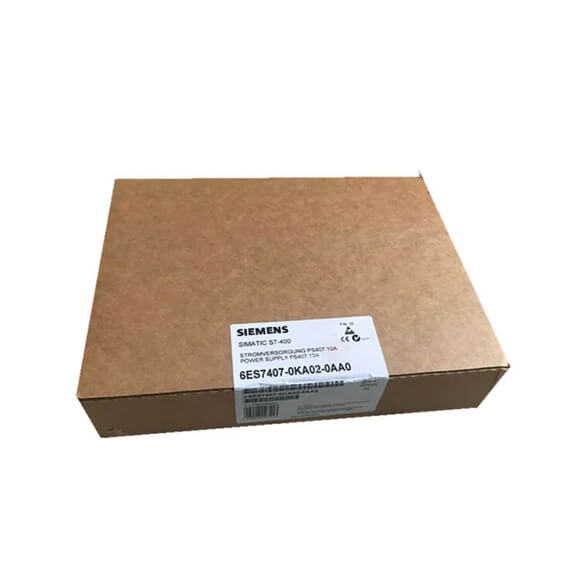

6ES7407-0KA02-0AA0 |
6ES7407-0KR02-0AA0 |
6ES7407-0RA02-0AA0 |
|
CYFLENWAD PŴER PS407, 120/230V UC, 5V DC/4A |
Cyflenwad Pŵer PS407, 120 / 230V UC, 5V DC / 10A |
POWERSUPP.PS407,UC120/230V,DC5V/10A,COCH. |
Cyflenwad Pŵer PS407, 120 / 230V UC, 5V DC / 20A |
| Foltedd cyflenwad |
|
|
|
|
| Gwerth graddedig (DC) |
|
|
|
|
|
● 120 V DC |
Oes |
Oes |
Oes |
Oes |
|
● 230 V DC |
Oes |
Oes |
Oes |
Oes |
| Gwerth graddedig (AC) |
|
|
|
|
|
● 120 V AC |
Oes |
Oes |
Oes |
Oes |
|
● 230 V AC |
Oes |
Oes |
Oes |
Oes |
| Amledd llinell |
|
|
|
|
|
● Gwerth graddedig 50 Hz |
Oes |
Oes |
Oes |
Oes |
|
● Gwerth graddedig 60 Hz |
Oes |
Oes |
Oes |
Oes |
|
● ystod a ganiateir, terfyn is |
47 Hz |
47 Hz |
47 Hz |
47 Hz |
|
● ystod a ganiateir, terfyn uchaf |
63 Hz |
63 Hz |
63 Hz |
63 Hz |
| Byffro prif gyflenwad |
|
|
|
|
|
● Methiant prif gyflenwad/foltedd wedi'i storio amser ynni |
20 ms |
20 ms |
20 ms |
20 ms |
|
● Clustogi prif gyflenwad yn unol ag argymhelliad NAMUR |
Oes |
Oes |
Oes |
Oes |
| Cerrynt mewnbwn |
|
|
|
|
| Gwerth graddedig ar 110 V DC |
350 mA; yn 120 V DC |
1 A; yn 120 V DC |
1 A; yn 120 V DC |
1.4 A; yn 120 V DC |
| Gwerth graddedig ar 230 V DC |
190 mA |
0.5 A |
0.5 A |
0.7 A |
| Gwerth graddedig ar 120 V AC |
0.42 A |
0.9 A |
0.9 A |
1.4 A |
| Gwerth graddedig ar 230 V AC |
0.22 A |
0.5 A |
0.5 A |
0.7 A |
| Inrush cerrynt, uchafswm. |
8.25 A; Lled llawn ar hanner uchafswm 5 ms |
63 A; Lled llawn ar hanner uchafswm 1 ms |
63 A; Lled llawn ar hanner uchafswm 1 ms |
88 A; Lled llawn ar hanner uchafswm 1.1 ms |
| Cerrynt gollyngiadau, uchafswm. |
3.5 mA |
3.5 mA |
3.5 mA |
3.5 mA |
| Foltedd allbwn |
|
|
|
|
| Math o foltedd allbwn |
DC |
DC |
DC |
DC |
| Gwerth graddedig (DC) |
|
|
|
|
|
● 5 V DC |
Oes |
Oes |
Oes |
Oes |
|
● 24 V DC |
Oes |
Oes |
Oes |
Oes |
| Cerrynt allbwn |
|
|
|
|
| ar gyfer bws backplane (5 V DC), max. |
4 A; dim angen llwyth sylfaenol |
10 A; dim angen llwyth sylfaenol |
10 A; dim angen llwyth sylfaenol |
20 A; dim angen llwyth sylfaenol |
| ar gyfer bws backplane (24 V DC), max. |
0.5 A; seguryd |
1 A; seguryd |
1 A; seguryd |
1 A; seguryd |
| Amddiffyniad cylched byr |
Oes |
Oes |
Oes |
Oes |
| Grym |
|
|
|
|
| Mewnbwn pŵer gweithredol, teip. |
52 Gw |
95 Gw |
95 Gw |
158 Gw |
| Colli pŵer |
|
|
|
|
| Colli pŵer, typ. |
20C |
20C |
20C |
35 Gw |
| Batri |
|
|
|
|
| Batri wrth gefn |
|
|
|
|
|
● Batri wrth gefn (dewisol) |
Oes; 1x lithiwm AA; 3.6 V / 2.2 Ah |
Oes; 1x lithiwm AA; 3.6 V / 2.2 Ah |
Oes; 1x lithiwm AA; 3.6 V / 2.2 Ah |
Oes; 1x lithiwm AA; 3.6 V / 2.2 Ah |
| Cyfluniad caledwedd |
|
|
|
|
| Slotiau |
|
|
|
|
|
● slotiau gofynnol |
1 |
2 |
2 |
2 |
| Gwahaniad posibl |
|
|
|
|
| cynradd/uwchradd |
Oes |
Oes |
Oes |
Oes |
| Ynysu |
|
|
|
|
| Categori overvoltage |
II |
II |
II |
II |
| EMC |
|
|
|
|
| Cydymffurfio â therfynau ystumio harmonig llinell |
|
|
|
|
|
● Cydymffurfio â llinell acc ystumio harmonig. i IEC 61000-3-2, IEC 61000-3-3 |
Oes |
Oes |
Oes |
Oes |
| Gradd a dosbarth o amddiffyniad |
|
|
|
|
| Dosbarth amddiffyn offer |
I, gyda arweinydd amddiffynnol |
I, gyda arweinydd amddiffynnol |
I, gyda arweinydd amddiffynnol |
I, gyda arweinydd amddiffynnol |
| Safonau, cymeradwyaethau, tystysgrifau |
|
|
|
|
| Cymeradwyaeth FM |
Oes; Ta: 0 °C i 70 ° C T4 |
Oes; Ta: 0 °C i 70 ° C T4 |
Oes; Ta: 0 °C i 70 ° C T4 |
Oes; Ta: 0 °C i 70 ° C T4 |
| Amodau amgylchynol |
|
|
|
|
| Tymheredd amgylchynol yn ystod gweithrediad |
|
|
|
|
|
● mun. |
0 °C |
0 °C |
0 °C |
0 °C |
|
● uchafswm. |
60 °C |
60 °C |
60 °C |
60 °C |
| Dull cysylltu |
|
|
|
|
| Dyluniad cysylltiad trydanol |
3x 1.5 mm², gwifren solet neu sownd gyda llawes pen, diamedr allanol 3 mm i 9 mm |
3x 1.5 mm², gwifren solet neu sownd gyda llawes pen, diamedr allanol 3 mm i 9 mm |
3x 1.5 mm², gwifren solet neu sownd gyda llawes pen, diamedr allanol 3 mm i 9 mm |
3x 1.5 mm², gwifren solet neu sownd gyda llawes pen, diamedr allanol 3 mm i 9 mm |
| Dimensiynau |
|
|
|
|
| Lled |
25 mm |
50 mm |
50 mm |
50 mm |
| Uchder |
290 mm |
290 mm |
290 mm |
290 mm |
| Dyfnder |
217 mm |
217 mm |
217 mm |
217 mm |
| Pwysau |
|
|
|
|
| Pwysau, tua. |
760 g |
1 200 g |
1 200 g |
1 300 g |
