| Mae moduron servo yaskawa yn torri |
200 V. |

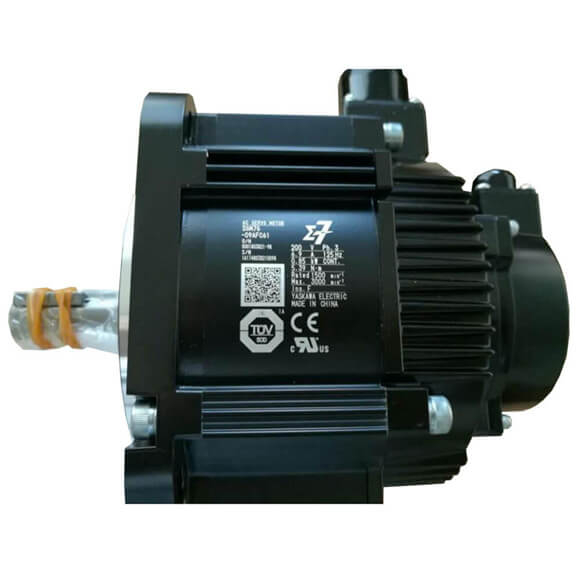

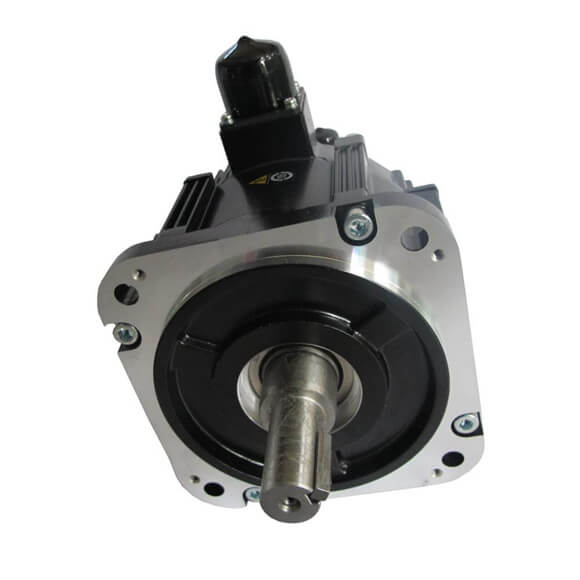

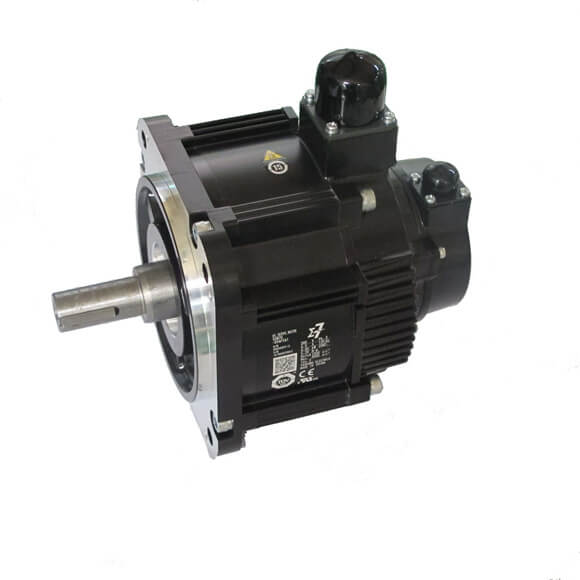

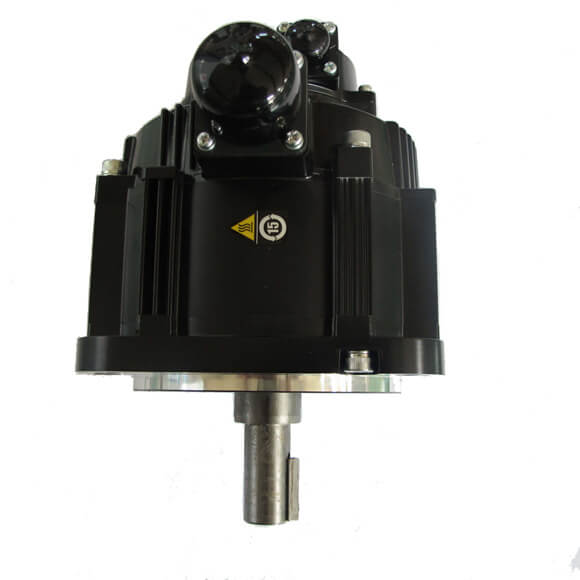

| Modur servo Yaskawa SGM7G |
03a |
05A |
09A |
13A |
20A |
30A |
44A |
55a |
75a |
1AA |
1ea |
| Sgôr Amser |
Pharhaus |
| Dosbarth Thermol |
Ul: f, ce: f |
| Gwrthiant inswleiddio |
500 VDC, 10 MΩ mun. |
| Gwrthsefyll foltedd |
1,500 VAC am 1 munud |
| Cyffroadau |
Magnet Parhaol |
| Mowntin |
Flange |
| Dull gyrru |
Gyrru Uniongyrchol |
| Cyfeiriad Cylchdroi |
Gwrthglocwedd (CCGC) i gael ei gyfeirio ymlaen wrth edrych arno o'r ochr llwyth |
| Dosbarth Dirgryniad*1 |
V15 |
|
Tymheredd Aer o amgylch |
0 ° C i 40 ° C (60 ° C ar y mwyaf.)*4 |
| Lleithder aer o'i amgylch |
20% i 80% Lleithder cymharol (heb unrhyw anwedd) |
|
Safleoedd |
• Rhaid bod y tu fewn ac yn rhydd o nwyon cyrydol a ffrwydrol • Rhaid eu hawyru'n dda ac yn rhydd o lwch a lleithder.
• Rhaid hwyluso archwilio a glanhau. • Rhaid cael uchder o 1,000 m neu lai. (Gyda derating, mae'r defnydd yn bosibl rhwng 1,000 m a 2,000 m.)*5 • Rhaid bod yn rhydd o feysydd magnetig cryf. |
|
Amgylchedd storio |
Storiwch y servomotor yn yr amgylchedd canlynol os ydych chi'n ei storio gyda'r cebl pŵer wedi'i ddatgysylltu.
Lleithder storio: 20% i 80% lleithder cymharol (heb unrhyw anwedd) |
|
Cyfradd cyflymu effaith ar flange |
490 m/s2 |
| Nifer yr effeithiau |
2 gwaith |
| Dirgryniad Resis-Tance*3
Cyfradd cyflymu dirgryniad ar flange |
49 m/s2 (24.5 m/s2 blaen i'r cefn) |
24.5 m/s2 |
| SGD7S- |
3R8A |
7R6A |
120a |
180a |
330a |
470a |
550a |
590a |
780a |
| SGD7W- SGD7C- |
5r5a*67r6a*6 |
7R6A |
- |
