| Specifikationer |

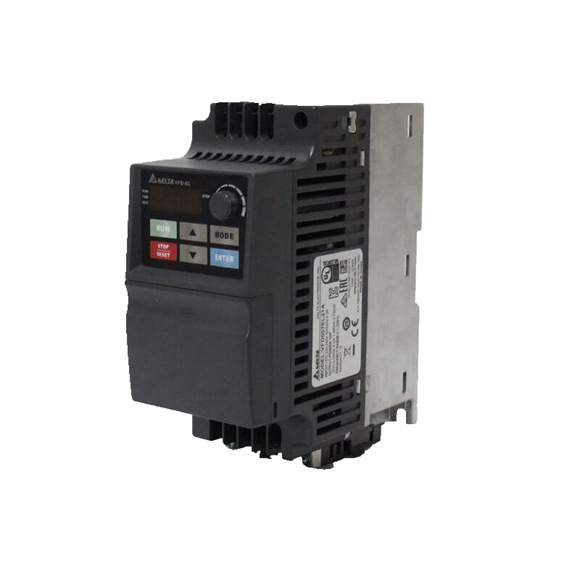

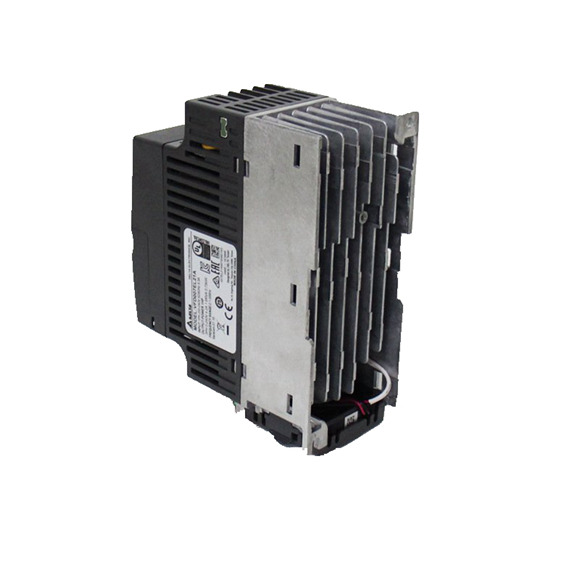

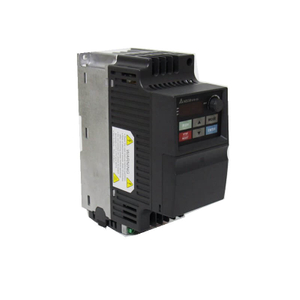

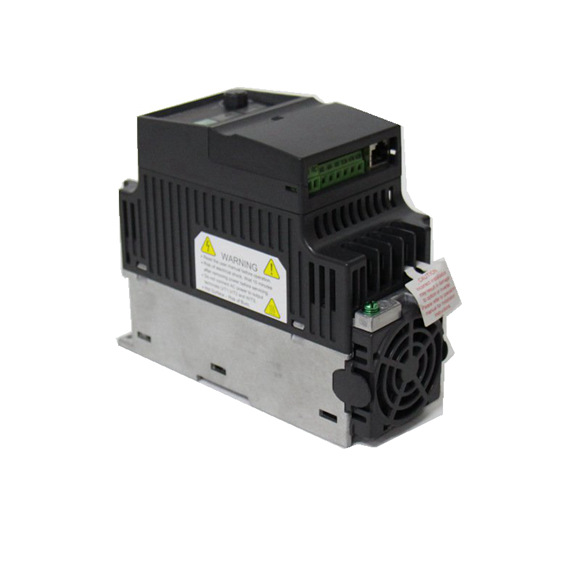

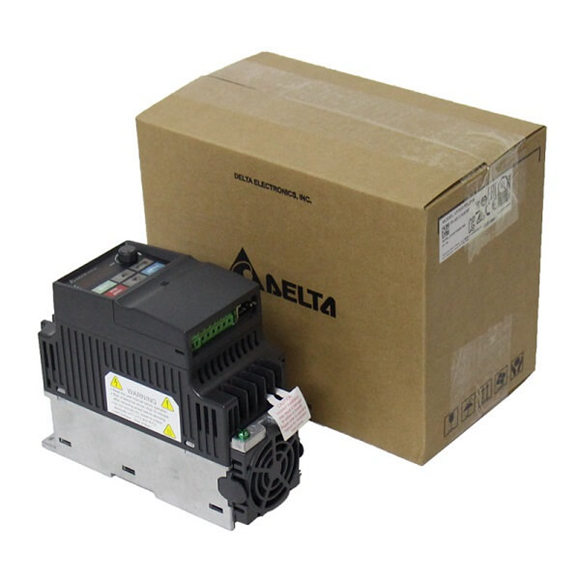

Delta VFD-EL-invertere |
|
|
|
|
|
| 115V spændingsklasse |
115 v |
|
|
|
|
|
| Delta modelnummer vfdel |
002 |
004 |
007 |
|
|
|
| Maks. Relevant motorisk output (KW) |
0.2 |
0.4 |
0.75 |
|
|
|
| Maks. Relevant motorisk output (HP) |
0.25 |
0.5 |
1.0 |
|
|
|
| Bedømt outputkapacitet (KVA) |
0.6 |
1.0 |
1.6 |
|
|
|
| Bedømt outputstrøm (A) |
1.6 |
2.5 |
4.2 |
|
|
|
| Maksimal udgangsspænding (V) |
3-fase proportional med to gange indgangsspændingen |
|
|
|
|
|
| Outputfrekvens (Hz) |
0,1 ~ 599 Hz |
|
|
|
|
|
| Carrier frekvens (KHZ) |
2-12 |
|
|
|
|
|
| Bedømt indgangsstrøm (A) |
Enfase |
|
|
|
|
|
| Bedømt indgangsstrøm (A) |
6.4 |
9 |
18 |
|
|
|
| Bedømt spænding/frekvens |
Enfaset 100-120 V, 50 /60 Hz |
|
|
|
|
|
| Spændingstolerance |
± 10% (90-132 V) |
|
|
|
|
|
| Frekvenstolerance |
± 5% (47-63 Hz) |
|
|
|
|
|
| Kølemetode |
Naturlig afkøling |
Ventilatorskøling |
|
|
|
|
| Vægt (kg) |
1.1 |
1.1 |
1.4 |
|
|
|
| 30V spændingsklasse |
230 v |
|
|
|
|
|
| Modelnummer vfdel |
002 |
004 |
007 |
015 |
022 |
037 |
| Maks. Relevant motorisk output (KW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
| Maks. Relevant motorisk output (HP) |
0.25 |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
| Kølemetode |
Naturlig afkøling |
Ventilatorskøling |
|
|
|
|
| Vægt (kg) |
1.2 |
1.2 |
1.2 |
1.7 |
1.7 |
1.7 |
| 60V spændingsklasse |
460 v |
|
|
|
|
|
| Modelnummer vfdel |
004 |
007 |
015 |
022 |
037 |
|
| Maks. Relevant motorisk output (KW) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
|
| Maks. Relevant motorisk output (HP) |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
|
| Bedømt outputkapacitet (KVA) |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
|
| Bedømt outputstrøm (A) |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
|
| Maksimal udgangsspænding (V) |
3-fase proportional med indgangsspænding |
|
|
|
|
|
| Outputfrekvens (Hz) |
0,1 ~ 599 Hz |
|
|
|
|
|
| Carrier frekvens (KHZ) |
2-12 |
|
|
|
|
|
| Kølemetode |
Naturlig afkøling |
Ventilatorskøling |
|
|
|
|
| Vægt (kg) |
1.2 |
1.2 |
1.2 |
1.7 |
1.7 |
|
| Kontrolsystem |
SPWM (sinusformet pulsbredde modulering) kontrol (V/F -kontrol) |
|
|
|
|
|
| Frekvensindstillingsopløsning |
0,01 Hz |
|
|
|
|
|
| Outputfrekvensopløsning |
0,01 Hz |
|
|
|
|
|
| Drejningsmomentegenskaber |
Inklusive auto-drejningsmoment/auto-slip-kompensation; Startmoment kan være 150% ved 5,0Hz |
|
|
|
|
|
| Overbelastning udholdenhed |
150% af den nominelle strøm i 1 minut |
|
|
|
|
|
| Spring over frekvens |
Tre zoner, indstillingsområde 0,1 - 599 Hz |
|
|
|
|
|
| Accel/decel tid |
0,1 til 600 sekunder (2 uafhængige indstillinger for Accel/Decel Time) |
|
|
|
|
|
| Stallforebyggelsesniveau |
Indstilling 20 til 250% af den nominelle strøm |
|
|
|
|
|
| DC -bremsning |
Driftsfrekvens 0,1-599,0 Hz, output 0-100% Nominel aktuel starttid 0-60 sekunder, stoptid 0-60 sekunder |
|
|
|
|
|
| Regenereret bremsemoment |
Ca. 20% (op til 125% muligt med valgfri bremsemodstand) |
|
|
|
|
|
| V/F Pattem |
Justerbart V/F -mønster |
|
|
|
|
|
| Tastatur |
Indstilling af ▲ ▼ |
|
|
|
|
|
| Eksternt signal |
Potentiometer 5 K / 0,5 W, 0 til +10 VDC, 4 til 20 Ma, RS-485-interface; Multifunktionsindgange 3 til 6 (15 trin, Jog, op / ned) |
|
|
|
|
|
| Tastatur |
Set efter løb og stop |
|
|
|
|
|
| Eksternt signal |
2 ledninger / 3 ledninger (MI1, MI2, MI3), JOG-drift, RS-485 Serial Interface (MODBUS) |
|
|
|
|
|
| Multifunktionsindgangssignal |
Multi-trins valg 0 til 15, jogget, accel / decelinhibering, 2 accel / decel switches, tæller, ekstern baseblok, ACI / AVI-valg, driver nulstilling, op / ned nøgleindstillinger, NPN / PNP-indgangsvalg |
|
|
|
|
|
| Indikation af multifunktionsudgang |
AC Drive -drift, frekvens opnået, tæller opnået, nul hastighed, baseblok, fejlindikation, overophedning alarm, nødstop og statusvalg af inputterminaler |
|
|
|
|
|
| Analog udgangssignal |
Outputfrekvens / strøm |
|
|
|
|
|
| Alarm output kontakt |
Kontakt vil være på, når drevfejl (1 formular C / Change-Over-kontakt eller 1 Open Collector Output) |
|
|
|
|
|
| Driftsfunktioner |
AVR, accel / decel S-Curve, overvoltage / overcurrent stall prevention, 5 fault records, reverse inhibition, momentary power loss restart, DC braking, auto torque / slip compensation,adjustable carrier frequency, output frequency limits, parameter lock / reset, PID control, external counter, MODBUS communication, abnormal reset, abnormal re-start, power-saving, fan control, Søvn / vågnfrekvens, 1. / 2. frekvenskildevalg, 1. / 2. frekvenskilde -kombination, NPN / PNP -valg |
|
|
|
|
|
| Beskyttelsesfunktioner |
Over spænding, over strøm, under spænding, ekstern fejl, overbelastning, jordfejl, overophedning, elektronisk termisk, IGBT -kortslutning, PTC |
|
|
|
|
|
| Vis tastatur |
6-nøgle, 7-segment LED med 4-cifret, 4 status LED'er, masterfrekvens, outputfrekvens, udgangsstrøm, brugerdefinerede enheder, parameterværdier til opsætning og lås, fejl, kørsel, stop, nulstilling, FWD / RevE |
|
|
|
|
|
| Indbygget EMC-filter |
For 230 V 1-fase og 460 V 3-fase modeller |
|
|
|
|
|
| Indkapslingsklassificering |
IP20 |
|
|
|
|
|
| Forureningsgrad |
2 |
|
|
|
|
|
| Installationssted |
Højde 1.000 m eller lavere, hold dig fra ætsende gasser, flydende og støv |
|
|
|
|
|
| Omgivelsestemperatur |
-10 OC til + 50 OC (40 OC til montering af side om side) Ikke-kondensering og ikke frosset |
|
|
|
|
|
| Opbevaring/transporttemperatur |
-20 OC til 60 OC |
|
|
|
|
|
| Omgivelsesfugtighed |
Under 90% RH (ikke-kondensering) |
|
|
|
|
|
| Vibrationer |
9.80665 m/s2 (1g) mindre end 20 Hz, 5,88 m/s (0,6 g) ved 20 til 50 Hz |
|
|
|
|
|
