| Typ |
1 Ausgang mit Kabel |
1 Ausgang + 1 Eingang mit M8-Stecker |
2 Ausgänge + 1 Eingang mit Kabel |
2 Ausgänge mit M8- Stecker |
Monitorausgabe |
0-Linie |
| Modell NPN |

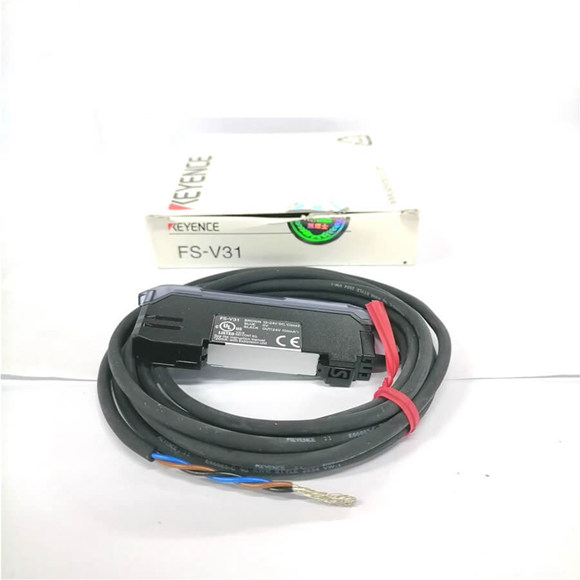

FS-V31 |
FS-V32 |
FS-V31C |
FS-V32C |
FS-V33 |
FS-V34 |
FS-V33C |
FS-V34C |
FS-V31M |
FS-V30 |
| PNP |
FS-V31P |
FS-V32P |
FS-V31CP |
FS-V32CP |
FS-V33P |
FS-V34P |
FS-V33CP |
FS-V34CP |
— |
— |
| Haupteinheit/Erweiterungseinheit |
Haupteinheit |
Erweiterungseinheit |
Haupteinheit |
Erweiterungseinheit |
Haupteinheit |
Erweiterungseinheit |
Haupteinheit |
Erweiterungseinheit |
Haupteinheit |
Erweiterungseinheit |
| Steuerausgang |
1 Ausgang |
1 Ausgang |
2 Ausgänge |
2 Ausgänge |
1 Ausgang |
N / A |
| Monitorausgang (1 bis 5 V) |
N / A |
N / A |
N / A |
N / A |
1 Ausgang |
N / A |
| Externer Eingang |
N / A |
1 Eingang |
1 Eingang |
N / A |
N / A |
N / A |
| Stecker |
— |
M8 |
— |
M8 |
— |
— |
| Lichtquelle |
Rote 4-Element-LED (Wellenlänge: 640 nm) |
| Ansprechzeit |
33 ms (HIGH SPEED)/250 ms (FINE)/500 ms (TURBO)/1 ms (SUPER TURBO)/4 ms (ULTRA TURBO)/16 ms (MEGA TURBO) |
193 ms bis 16,7 ms |
| Ausgabeauswahl |
HELL-EIN/DUNKEL-EIN (umschaltbar) |
| Anzeigeanzeige |
Betriebsanzeige: Rote LED/Dualer Digitalmonitor: Duale 7-Segment-Anzeige, voreingestellter Wert (4-stellige grüne LED-Anzeige) und aktueller Wert (4-stellige rote LED-Anzeige) leuchten gleichzeitig. Aktueller Wertebereich: 0 bis 64512; Überschussverstärkung: 0P bis 999P, Haltefunktion: Es können sowohl Spitzen- als auch Tiefsthaltewerte angezeigt werden. Aus 5 Variationen wählbar. Balken-LED-Monitor: Überschussverstärkung wird angezeigt (85 % bis 115 % in 7 Schritten), Skalierungsanzeige |
| Erkennungsmodus |
Lichtintensität (Bereichserkennung möglich, automatische Empfindlichkeitsverfolgungsfunktion verfügbar)/ [Begrenzte Lichtintensität/Zählerprüfung/Abnormalitätserkennung] 1. |
| Timerfunktion |
Ausschaltverzögerungs-Timer/Einschaltverzögerungs-Timer/One-Shot-Timer/Einschaltverzögerungs-Timer + Ausschaltverzögerungs-Timer/Einschaltverzögerungs-Timer + One-Shot-Timer, wählbar Timerdauer wählbar: 0,1 ms bis 9999 ms, Maximaler Fehler gegenüber dem Einstellwert: ±10 % max. |
| Zählerfunktion |
N / A |
65.535 max. zählen |
N / A |
| Steuerausgang NPN |
NPN Open-Collector 40 V, 100 mA max.2. (nur Hauptgerät)/20 mA max. (bei angeschlossener(n) Erweiterungseinheit(en), Restspannung: 1 V max. |
| PNP |
PNP Open-Collector 30 V, 100 mA max.2. (nur Hauptgerät)/20 mA max. (bei angeschlossener(n) Erweiterungseinheit(en), Restspannung: 1 V max. |
| Monitorausgabe |
Spannungsausgang: 1 bis 5 V 3., Lastwiderstand: min. 10 kΩ, Wiederholgenauigkeit: ±0,5 % vom FS, Reaktionszeit: 1 ms (nur FS-V31M) |
| Externer Eingang 4. |
Eingabezeit: 2 ms (EIN)/20 ms (AUS) min. |
| Einheitenerweiterung |
Es können bis zu 16 Erweiterungseinheiten angeschlossen werden (insgesamt 17 Einheiten). Beachten Sie, dass der Typ mit 2 Ausgängen als zwei Einheiten gezählt werden sollte. |
| Stromversorgung |
12 bis 24 VDC ±10 %, Welligkeit: 10 % max. Klasse 2 |
| Aktueller Verbrauch |
Normalbetrieb: 990 mW (bei 24 V: 42 mA max., bei 12 V: 83 mA max.) / Energiesparmodus: 820 mW (bei 24 V: 34 mA max., bei 12 V: 68 mA max.) |
| Ambientebeleuchtung |
Glühlampe: max. 20.000 Lux, Sonnenlicht: max. 30.000 Lux. |
| Umgebungstemperatur |
14 bis 131 °F (-10 bis 55 °C), keine Kondensation 5. |
| Relative Luftfeuchtigkeit |
35 bis 85 %, keine Kondensation |
| Vibration |
10 bis 55 Hz, doppelte Amplitude: 0,06″ 1,5 mm, jeweils 2 Stunden in der X-, Y- und Z-Achse |
| Schock |
500 m/s2 in X-, Y- und Z-Richtung, jeweils dreimal |
| Gehäuse |
Polycarbonat |
| Größe |
1,19″ 30,3 mm (H) x 0,39″ 9,8 mm (B) x 2,83″ 71,8 mm (T) |
| Gewicht |
Ca. 80 g |
Ca. 45 g |
Ca. 80 g |
Ca. 45 g |
Ca. 80 g |
Ca. 70 g |
Ca. 22 g |
Ca. 22 g |
Ca. 80 g |
Ca. 25 g |
| Zubehör |
N / A |
