| Modell |
EV-108M |
EV-112M |
EV-118M |
EV-130M*1 |
| Typ |
Geschirmt |
Gleichstrom, abgeschirmt |
|
|
| Form |
M8 |
M12 |
M18 |
M30 |
| Entfernung erkennen |
1,5 mm 0,06″ ±10 % |
2,5 mm 0,10″ ±10 % |
5 mm 0,20″ ±10 % |
10 mm 0,39″ ±10 % |
| Erkennbares Objekt |
Eisenmetalle (siehe Eigenschaften für Nichteisenmetalle) |
|
|
|
Standardziel
(Eisen, t=1 mm 0,04″ ) |
10 x 10 mm 0,39″ x 0,39″ |
12 x 12 mm 0,47″ x 0,47″ |
18 x 18 mm 0,71″ x 0,71″ |
30 x 30 mm 1,18″ x 1,18″ |
| Hysterese |
10 % max. der Entfernungserkennung |
|
|
|
| Antworthäufigkeit |
800 Hz |
600 Hz |
350 Hz |
250 Hz |
| Betriebsmodus |
NEIN |
|
|
|
| Temperatureigenschaften |
±10 % max. Erfassungsabstand bei 23 °C (73,4 °F),
innerhalb von -25 bis +70 °C (-13 bis +158 °F). |
|
|
|
Steuerausgang
(Schaltleistung) |
5 bis 80 mA |
5 bis 200 mA |
|
|
| Schutzschaltung |
Umgekehrte Polarität, Überspannung |
Verpolung, Kurzschluss, Überspannung |
|
|
| Kabellänge |
2 m 6,6′ |
|
|
|
| Netzspannung |
12 bis 24 VDC, Welligkeit (PP) 20 % oder weniger |
|
|
|
Stromverbrauch (Leckstrom
) |
Stromaufnahme (Leckstrom): 1,0 mA max., Restspannung: 3,6 V max. (mit 2 m langem 6,6′-Kabel) |
|
|
|
| Restspannung |
Restspannung: 3,6 V max. (mit 2 m langem 6,6′-Kabel) |
|
|
|
| Gehäusebewertung |
IP67 |
|
|
|
| Umgebungstemperatur |
-25 bis +80 °C -13 bis 176 °F (kein Gefrieren) |
|
|
|
| Relative Luftfeuchtigkeit |
35 bis 95 % relative Luftfeuchtigkeit (keine Kondensation) |
|
|
|
| Vibrationsfestigkeit |
10 bis 55 Hz, Doppelamplitude 1,5 mm 0,06″, 2 Stunden in jeder der X-, Y- und Z-Richtungen |
|
|
|
| Stoßfestigkeit |
500 m/s2, jeweils dreimal in X-, Y- und Z-Richtung |
1.000 m/s2, jeweils 3 Mal in X-, Y- und Z-Richtung |
|
|
| Gehäusematerial |
Edelstahl (SUS304) |
Messing vernickelt |
|
|
| Zubehör |

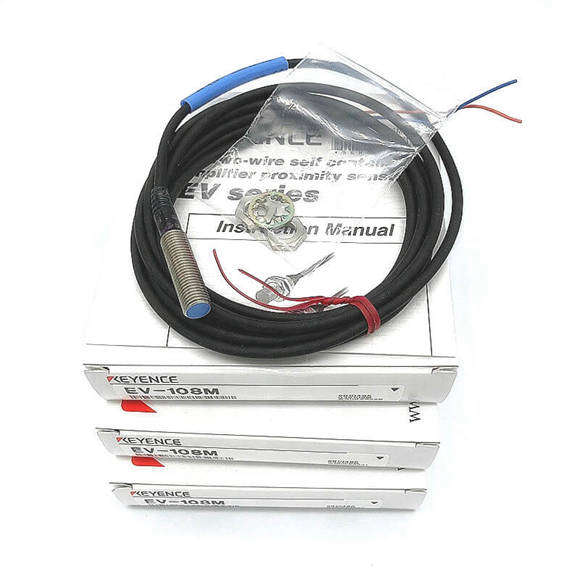

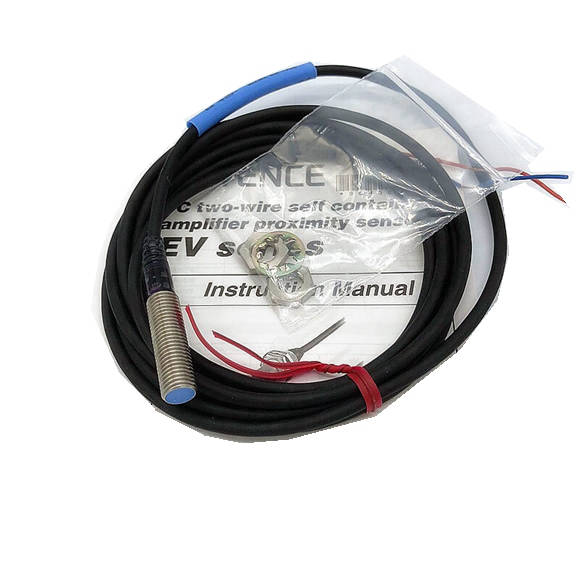

Mutter × 2, Zahnscheibe × 1, Bedienungsanleitung |
|
|
|
| Gewicht |
Ca. 42 g |
Ca. 110 g |
Ca. 150 g |
Ca. 300 g |
