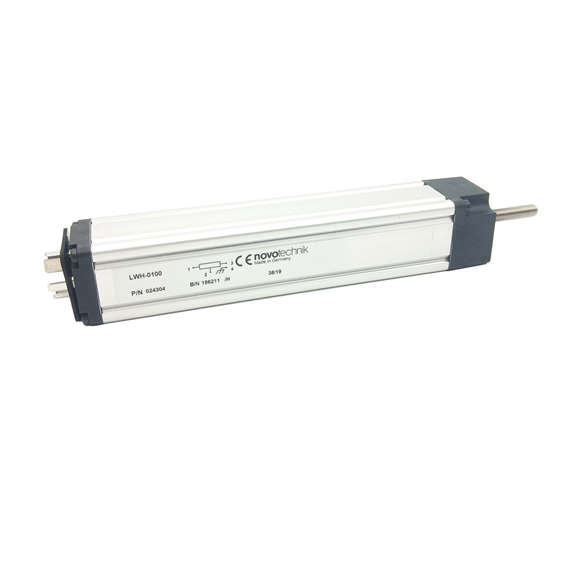

Serie#: Novotechnik Lineare Positionswandler
![]()
Laden Sie ein Munual herunter
| Geben Sie Bezeichnungen ein |
TLH-0100 |
TLH-0130 |
TLH-0150 |
TLH-0225 |
TLH-0300 |
TLH-0360 |
TLH-0450 |
TLH-0500 |
TLH-0600 |
TLH-0750 |
TLH-0900 |
TLH-1000 |
TLH-1250 |
TLH-1500 |
TLH-1750 |
TLH-2000 |
TLH-2250 |
TLH-2500 |
TLH-2750 |
TLH-3000 |
| P/N -Code |
025304 |
025305 |
025306 |
025309 |
025312 |
025314 |
025318 |
025320 |
025324 |
025330 |
025336 |
025340 |
025350 |
025360 |
025370 |
025380 |
025381 |
025383 |
025384 |
025385 |
| Definierter elektrischer Bereich |
100 |
130 |
150 |
225 |
300 |
360 |
450 |
500 |
600 |
750 |
900 |
1000 |
1250 |
1500 |
1750 |
2000 |
2250 |
2500 |
2750 |
3000 mm |
| Elektrischer Schlaganfall |
102 |
132 |
152 |
228 |
304 |
366 |
457 |
508 |
610 |
762 |
914 |
1016 |
1270 |
1520 |
1770 |
2020 |
2270 |
2520 |
2770 |
3020 mm |
| Nennwiderstand |
3 |
3 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
10 |
10 |
10 |
10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 kΩ |
| Widerstandstoleranz |
20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
±% |
| Unabhängige Linearität |
0.1 |
0.09 |
0.08 |
0.07 |
0.06 |
0.05 |
0.05 |
0.05 |
0.05 |
0.04 |
0.04 |
0.04 |
0.03 |
0.03 |
0.03 |
0.02 |
0.02 |
0.02 |
0.02 |
0,02 ±% |
| Wiederholbarkeit |
0.01 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
mm |
| Empfohlener Betriebswischerstrom |
<1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
µA |
| Maximaler Wischerstrom (aufgrund von Systemstörungen) |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ma |
| Maximal zulässige angelegte Spannung |
42 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
V |
| Wirksamer Temperaturkoeffizient des Ausgangs-zu-angewandten Spannungsverhältnisses |
typisch |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ppm/k |
| Isolationsresistenz (500 VDC) |
> 10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mω |
| Dielektriefestigkeit (500 VAC, 50 Hz) |
<100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
µA |
| Mechanische Daten |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Körperlänge (Dimension a) |
250 |
280 |
300 |
376 |
452 |
514 |
605 |
656 |
758 |
910 |
1062 |
1164 |
1418 |
1668 |
1918 |
2168 |
2418 |
2668 |
2918 |
3168 ± 2 mm |
| Mechanischer Schlaganfall (Dimension B) |
108 |
138 |
158 |
234 |
310 |
372 |
463 |
514 |
616 |
768 |
920 |
1022 |
1276 |
1526 |
1776 |
2026 |
2276 |
2526 |
2776 |
3026 ± 2 mm |
| Gesamtgewicht |
440 |
480 |
500 |
620 |
730 |
820 |
950 |
1020 |
1170 |
1390 |
1600 |
1750 |
2110 |
2470 |
2830 |
3200 |
3560 |
3920 |
4280 |
4650 g |
| Schiebeteil |
45 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
G |
