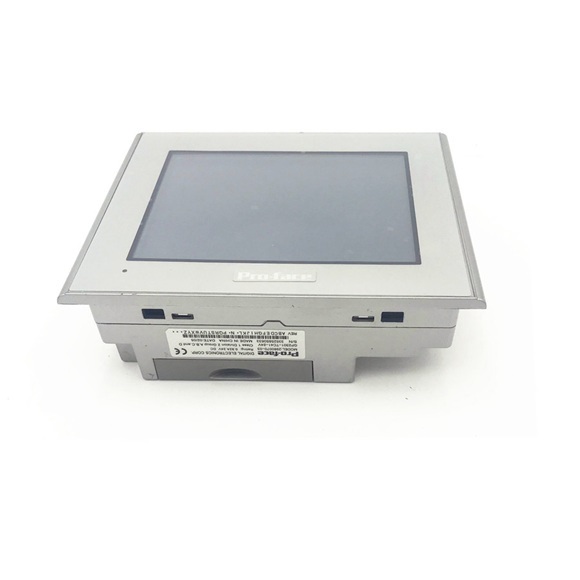

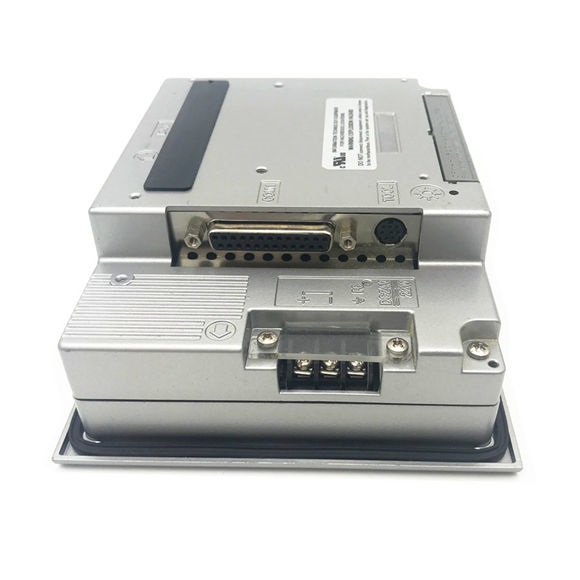

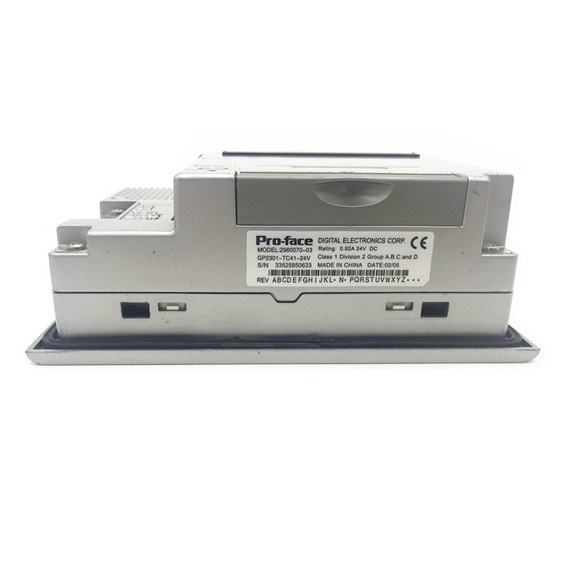

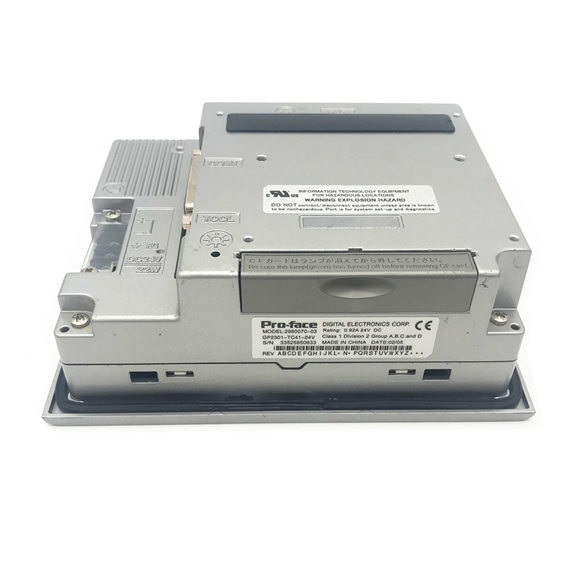

Serie#: Proface HMI
![]()
Laden Sie ein Handbuch herunter
|
GP2300-LG41-24V GP2301-LG41-24V |
GP2300-SC41-24V GP2301-SC41-24V |
GP2300-TC41-24V GP2301-TC41-24V |
| Typ |
Monochromes LCD |
Farb-LCD vom Typ STN |
TFT-Farb-LCD |
| Auflösung |
320 x 240 Pixel |
|
|
| Effektive Anzeigefläche |
B115,2 mm [4,54 Zoll] x H86,4 mm [3,40 Zoll] |
|
|
|
Farben |
Schwarz und Weiß, 2 Graustufen/Schwarz und Weiß, 8 Graustufen*1
(Die Farbumschaltung ist abgeschlossen per Software) |
64 Farben/3-stufiges Blinken |
256/Kein Blinken*2, 64 Farben/3-stufiges Blinken (Farbumschaltung erfolgt per Software) |
| Hintergrundbeleuchtung |
CCFL (Lebensdauer: 50.000 Stunden bei 25 °C und 24-Stunden-Betrieb) |
|
|
| Kontrasteinstellung |
8 Einstellstufen über Touchpanel verfügbar. |
|
|
| Helligkeit
Einstellung |
4 Einstellstufen über Touchpanel verfügbar. |
|
|
|
Sprachschriftarten |
ASCII: (Codepage 850) Alphanumerisch (inkl. Eur.-Zeichen) Chinesisch: (GB2312-80-Codes) vereinfachte chinesische Schriftarten Japanisch: ANK 158, Kanji: 6.962 (JIS-Standards 1 und 2)
(einschließlich 607 Nicht-Kanji-Zeichen) Koreanisch: (KSC5601 – 1992-Codes) Hangul-Schriftarten Taiwanesisch: (Big 5 Codes) traditionelle chinesische Schriftarten |
|
|
| Zeichengrößen *3 |
8X8, 8X16, 16X16 und 32X32 Punktschriftarten |
|
|
|
Schriftgrößen |
Die Breite kann um das 1- bis 8-fache erweitert werden.
Die Höhe kann um das 1/2*4, 1- bis 8-fache erweitert werden. |
|
|
