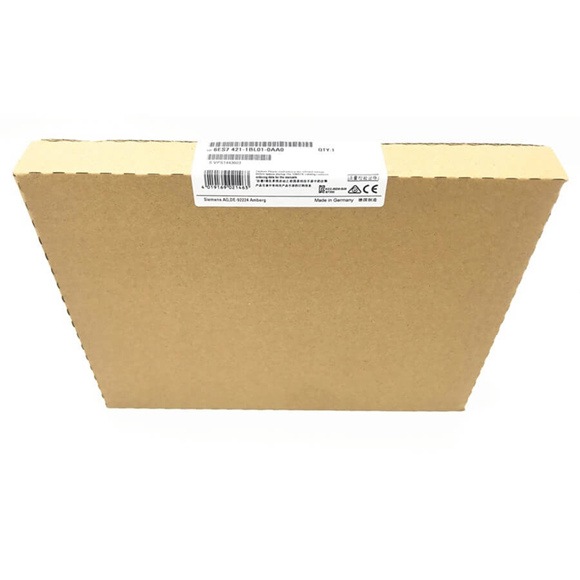

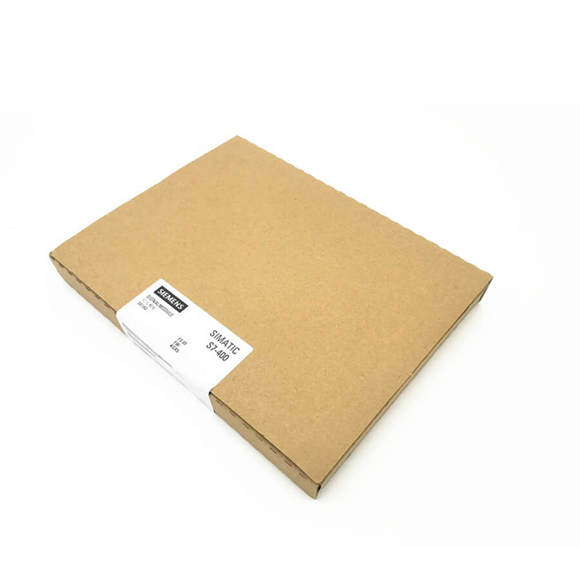

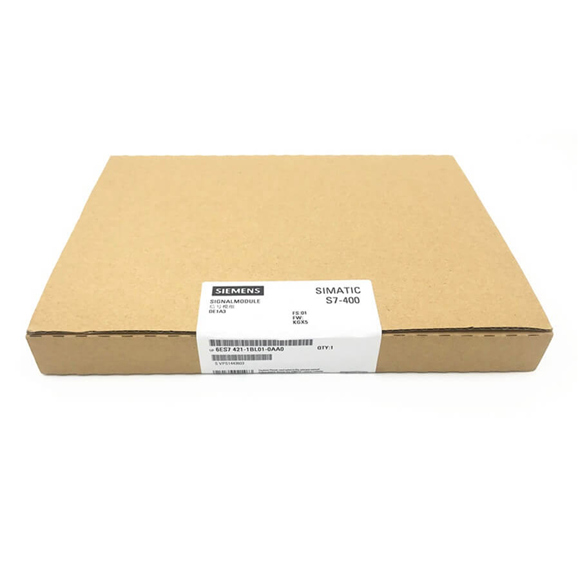

Siemens SPS SIMATIC S7-400 Digitaleingang SM 421 6ES7421-1BL01-0AA0

Versorgungsspannung

Lastspannung L+

• ● Nennwert (DC)

24 V

• ● zulässiger Bereich, untere Grenze (DC)

20,4 V

• ● zulässiger Bereich, obere Grenze (DC)

28,8 V

Eingangsstrom

aus Versorgungsspannung L+, max.

120mA

aus Rückwandbus 5 V DC, max.

130mA

20mA

200mA

80mA

150mA

Geberversorgung

Anzahl der Ausgänge

2

Art der Ausgangsspannung

L+ (-2,5 V)

Kurzschlussschutz

Ja; Elektronisch

zusätzliches (redundantes) Futter

Ja; möglich

Ausgangsstrom

• ● Nennwert

120mA

• ● zulässiger Bereich, untere Grenze

0mA

• ● zulässiger Bereich, Obergrenze

150mA

Leistungsverlust

Verlustleistung, typ.

5 W

6 W

6,5 W

12 W

8 W; 3,5 W (24 V DC); 6,5 W (48 V DC); 8,0 W (60 V DC)

Digitale Eingänge

Anzahl der digitalen Eingänge

16

32

32

16

16

Anzahl gleichzeitig steuerbarer Eingänge

• ● Anzahl gleichzeitig steuerbarer Eingänge

16

32

32

16

16

Eingangsspannung

• ● Art der Eingangsspannung

Gleichstrom

Gleichstrom

AC/DC

AC/DC

AC/DC

• ● Nennwert (DC)

24 V

24 V

• ● Nennwert (UC)

120 V; 47 … 63 Hz

230 V; 120/230 V UC (47 … 63 Hz)

24 V; 24 V UC bis 60 V UC (47 … 63 Hz)

• ● für Signal „0“

-30 V DC bis +5 V DC

-30 V DC bis +5 V DC

0 bis 20 V UC

0 bis 40 V AC/ -40 bis +40 V DC

-6 bis +6 V DC/0 bis 5 V AC

• ● für Signal „1“

11 V DC bis 30 V DC

13 V DC bis 30 V DC

79 bis 132 V AC; 80 bis 132 V Gleichstrom

74 bis 264 V AC; 80 bis 264 V DC, -80 bis -264 V

15 bis 72 V DC; -15 bis -72 V DC; 15 bis 60 V Wechselstrom

Eingangsstrom

• ● für Signal „0“, min.

6mA; < 6 mA

0mA

0mA; Wechselstrom: 0 mA; Gleichstrom: 0 mA

• ● für Signal „0“, max. (zulässiger Ruhestrom)

1,3mA

1mA

6mA; Wechselstrom: 6 mA; Gleichstrom: 2 mA

• ● für Signal „1“, typ.

6mA; 6 bis 8 mA

7mA

2mA; 2 bis 5 mA

10 mA; bei 120 V: 10 mA AC, 1,8 mA DC; bei 230 V: 14 mA AC, 2 mA DC

4mA; 4 bis 10 mA

Eingangsverzögerung (für Nennwert der Eingangsspannung)

für Standardeingänge

• — parametrierbar

Ja

Ja

• — Nennwert

0,5 ms; 0,5 / 3 / 10 / 20 ms

• — bei „0“ bis „1“, min.

3 µs; 0,05 / 0,1 / 0,5 / 3 ms

1,2 ms

5 ms

• — bei „0“ bis „1“, max.

4,8 ms

25 ms; 10 / 20 ms

20 ms; Wechselstrom: 20 ms; Gleichstrom: 15 ms

• — bei „1“ bis „0“, min.

1,2 ms

5 ms

• — bei „1“ bis „0“, max.

4,8 ms

25 µs

30 ms; Wechselstrom: 30 ms; Gleichstrom: 25 ms

Encoder-Anschluss

• ● Feste Strombegrenzung für Drahtbruchüberwachung, min.

10 kΩ

18 kΩ; 18 kOhm: Nennspannung 24 V (15 bis 35 V); 39 kOhm: Nennspannung 48 V (30 bis 60 V)

• ● Feste Strombegrenzung zur Drahtbruchüberwachung, max.

18 kΩ

56 kΩ; Nennspannung 60 V (50 bis 72 V)

Kabellänge

• ● geschirmt, max.

1 000 m; 1.000 m: 3 ms, 70 m: 0,5 ms, 30 m: 0,1 ms, 30 m: 0,05 ms

1 000 m

1 000 m

1 000 m

1 000 m

• ● ungeschirmt, max.

600 m; 600 m: 3 ms; 50 m: 0,5 ms; 20 m: 0,1 ms; 20 m: 0,05 ms

600 m

600 m

600 m

600 m; 600 m: 3, 10, 20 ms; 100 m: 0,5 ms

Encoder

Anschließbare Encoder

• ● 2-Draht-Sensor

Ja

Ja

Ja

Ja

Ja

• — zulässiger Ruhestrom (2-Draht-Sensor), max.

3mA

1,5mA

1mA

5mA; Wechselstrom: 5 mA

0,5mA; 0,5 bis 2 mA

Unterbrechungen/Diagnosen/Statusinformationen

Diagnosefunktion

Ja; Parametrierbar

NEIN

NEIN

Ja; Parametrierbar

Alarm

• ● Diagnosealarm

Ja; Parametrierbar

Ja; Parametrierbar

• ● Hardware-Interrupt

Ja; Parametrierbar

Ja; Parametrierbar
