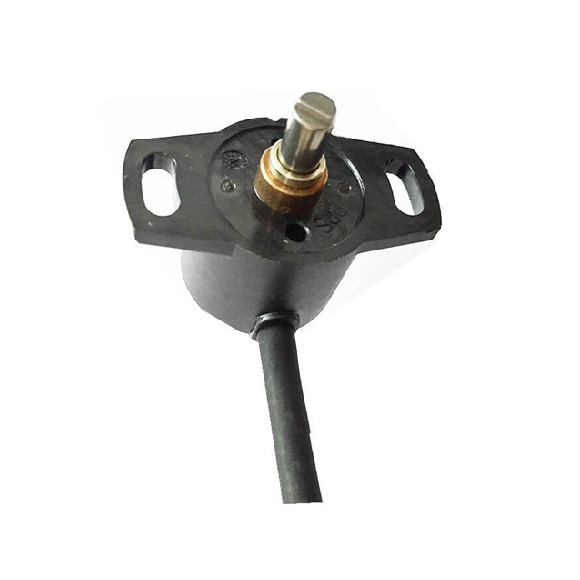

Novotechnik Novotechnik Περιστροφικός αισθητήρας σειράς NOVOHALL RSB-3600 RMB-3600

Σειρά #: Περιστροφικός αισθητήρας Novotechnik

Novotechnik NOVOHALL Περιστροφικός αισθητήρας μονής στροφής Χωρίς επαφή RSB-3600
Μπορούμε να προμηθεύσουμε όλα τα είδη ανταλλακτικών αισθητήρων Novotechnik Transducer, όπως Γραμμικοί μετατροπείς θέσης Novotechnik,Περιστροφικός αισθητήρας Novotechnik,Novotechnik Signal Conditioners και ect.
Όλα τα ανταλλακτικά είναι 100% γνήσια και νέα σε απόθεμα από τη novotechnik και γρήγορος χρόνος παράδοσης εντός 1 ημέρας
100% εξυπηρέτηση μετά την πώληση και υποστήριξη τεχνολογίας
MOQ: 1 τεμ

Διαθεσιμότητα:



Ρωτώ

Περιγραφή προϊόντος

Σειρά #: Περιστροφικός αισθητήρας Novotechnik

Novotechnik NOVOHALL Περιστροφικός αισθητήρας μονής στροφής Χωρίς επαφή RSB-3600
Μπορούμε να προμηθεύσουμε όλα τα είδη ανταλλακτικών αισθητήρων Novotechnik Transducer, όπως Γραμμικοί μετατροπείς θέσης Novotechnik,Περιστροφικός αισθητήρας Novotechnik,Novotechnik Signal Conditioners και ect.

Κατεβάστε ένα Munual

Ονομασίες Τύπου	RSB-3601- _ _ _ – 2 _ _ – _ _ _ Αναλογική	RSB-3601- _ _ _ – 1 1 _ – _ _ _ Αναλογική τάση	RSB-3601- _ _ _ – 1 2 _ – _ _ _ Αναλογικό ρεύμα
Ηλεκτρικά Δεδομένα
Σήμα εξόδου	αναλογική προς την τάση τροφοδοσίας 0,25 V 0,5 V (φορτίο >1 kΩ)	0,1 … 10 V (φορτίο >10 kΩ)	4 … 20 mA (φόρτος < 500 Ω)
Αριθμός καναλιών	1/2	1	1
Ποσοστό ενημέρωσης	τυπικό 5			kHz
Ψήφισμα	12			Κομμάτι
Εύρος μέτρησης	0 … 30 έως 0 … 360 (10°-βήματα)			°
Απόλυτη γραμμικότητα στο εύρος μέτρησης 360°	< 0,8			±% FS
Επαναληψιμότητα	< 0,1			°
Υστέρηση	< 0,1			°
Σφάλμα θερμοκρασίας στο εύρος μέτρησης 360°	< 0,6	< 1.6	< 1.9	±% FS
Τάση τροφοδοσίας Ub	5 (4,5 … 5,5)	24 (18 … 30)	24 (18 … 30)	VDC
Τρέχουσα κατανάλωση (χωρίς φορτίο)	τυπικό 15 (τύπος 8 κατόπιν αιτήματος) ανά κανάλι			mA
Αντίστροφη τάση	ναι, γραμμές ανεφοδιασμού
Προστασία από βραχυκύκλωμα	ναι (έναντι GND και τάσης τροφοδοσίας)
Αντοχή μόνωσης (500 VDC)	> 10			MΩ
Καλώδιο διατομής	4 πόλοι: 0,5 (AWG 20), 8 πόλοι: 0,25 (AWG 24)			mm2
Περιβαλλοντικά Δεδομένα
MTTF (DIN EN ISO 13849-1 μέθοδος καταμέτρησης εξαρτημάτων, χωρίς φορτίο, wc)	356 (μονοκάναλο) 210 (ανά κανάλι) μερικώς περιττό 388 (ανά κανάλι) πλήρως περιττό	107	105	χρόνια χρόνια χρόνια

Ονομασίες τύπων	RMB-36_ _-2_ _-44 _- _ _ _ Τάση τροφοδοσίας 24 VDC
Ηλεκτρικά Δεδομένα
Πρωτόκολλο	SSI
Εισροές	Συμβατές με RS422, γραμμές CLK μέσω οπτικού συζεύκτη γαλβανικά απομονωμένο
Monoflop time ™	20 ±1	μs
Κωδικοποίηση	Γκρι, δυαδικό
Ποσοστό ενημέρωσης (εσωτερικό)	1	kHz
Ψήφισμα	16 ή 18 σε όλο το εύρος μέτρησης	Κομμάτι
Εύρος μέτρησης	δείτε τις προδιαγραφές παραγγελίας
Απόλυτη γραμμικότητα	14 στροφές: < 0,036 16 στροφές: < 0,031	±% FS ±% FS
Επαναληψιμότητα	< 0,5	°
Υστέρηση	< 1	°
Σφάλμα θερμοκρασίας	< 0,1	±% FS
Τάση τροφοδοσίας Ub	24 (10 … 32), (5 V κατόπιν αιτήματος)	VDC
Τρέχουσα κατανάλωση (χωρίς φορτίο)	τυπικό 10	mA
Αντίστροφη τάση	ναι, γραμμές τροφοδοσίας και έξοδοι
Προστασία από βραχυκύκλωμα	ναι (έναντι GND, μέγ. 1 λεπτό)
Ωμικό φορτίο στις εξόδους	> 120	Ω
Μέγιστος ρυθμός ρολογιού	1	MHz
Αντοχή μόνωσης (500 VDC)	> 10	MΩ
Καλώδιο διατομής	0,25 (AWG 24)	mm2
Περιβαλλοντικά Δεδομένα
MTTF (DIN EN ISO 13849-1 μέθοδος καταμέτρησης εξαρτημάτων, χωρίς φορτίο, wc)	173	Χρόνια
