| Τύπος |
Για σύνθετη πίεση / πίεση κενού |
Για θετική πίεση |
| Μοντέλο Αρ. |

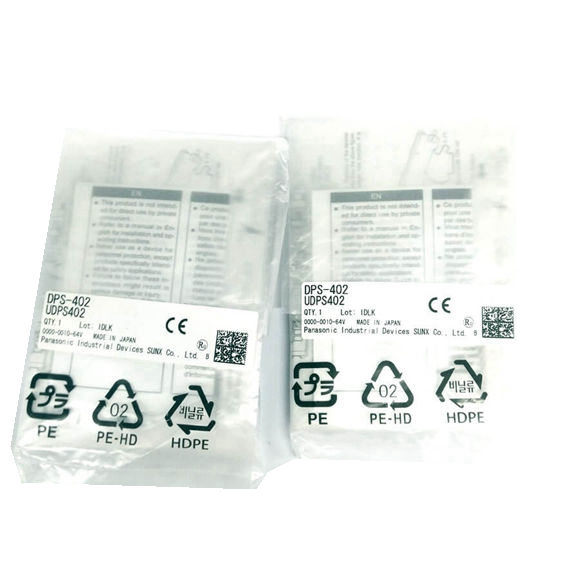

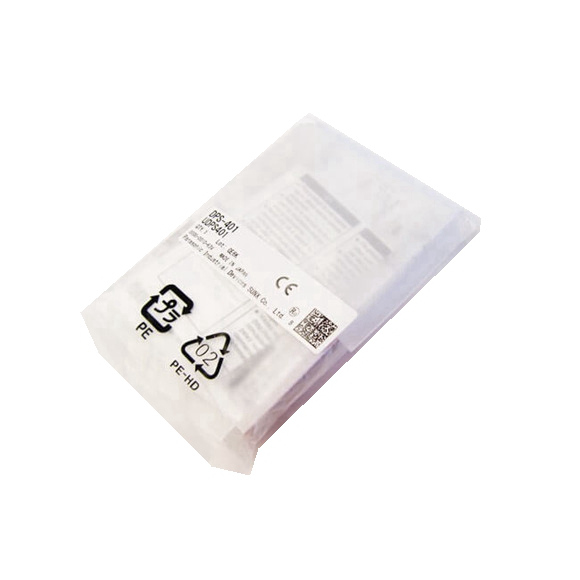

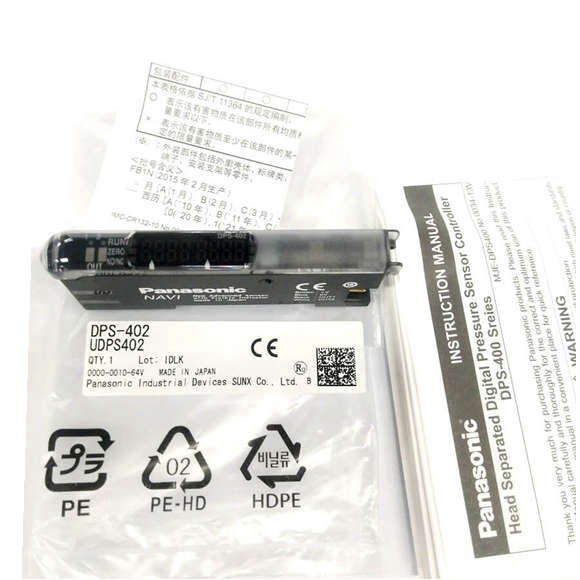

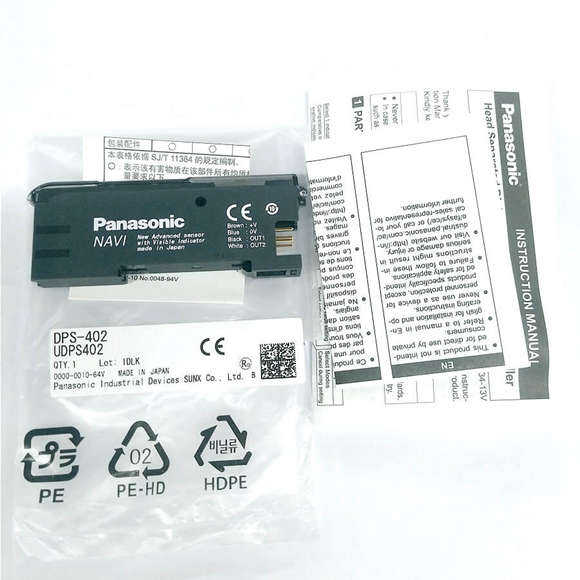

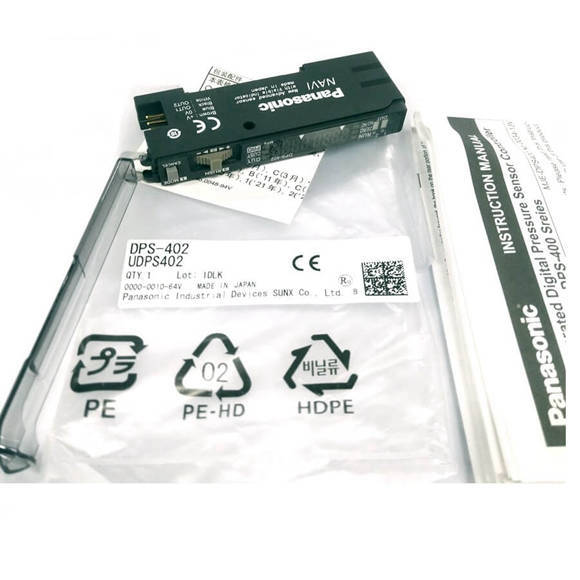

DPS-401 |
DPS-402 |
| Συμμόρφωση με την οδηγία για τη σήμανση CE |
Οδηγία EMC, Οδηγία RoHS |
|
| Εφαρμόσιμη κεφαλή αισθητήρα |
Πίεση ένωσης : DPH-101□
Πίεση κενού : DPH-103□ |
Θετική πίεση : DPH-102□ |
| Ονομαστική περιοχή πίεσης |
Πίεση ένωσης: -100,0 έως +100,0 kPa
Πίεση κενού: 0 έως -101 kPa |
Θετική πίεση: 0 έως +1.000 MPa |
| Εμφάνιση / ρύθμιση εύρους πίεσης |
Πίεση ένωσης: –199,9 έως +199,9 kPa
Πίεση κενού: +101,3 έως –101,3 kPa |
Θετική πίεση: –1,050 έως +1,050 MPa |
| Τάση τροφοδοσίας |
12 έως 24 V DC ±10 % Ripple PP 10 % ή λιγότερο |
|
Κατανάλωση ρεύματος
(Σημείωση 2) |
Κανονική λειτουργία: 650 mW ή λιγότερο (Κατανάλωση ρεύματος 25 mA ή λιγότερο σε τάση τροφοδοσίας 24 V)
Λειτουργία ECO: 500 mW ή λιγότερο (Τρέχουσα κατανάλωση 20 mA ή λιγότερο σε τάση τροφοδοσίας 24 V) |
|
| Τάση τροφοδοσίας κεφαλής αισθητήρα |
Το ίδιο με την τάση τροφοδοσίας |
|
| Είσοδος κεφαλής αισθητήρα |
Εύρος τάσης εισόδου: 1 έως 5 V DC (πάνω από το εύρος ονομαστικής πίεσης) |
|
Συγκριτικά αποτελέσματα
(Συγκριτική έξοδος 1, 2) |
Τρανζίστορ ανοιχτού συλλέκτη NPN
・Μέγιστο ρεύμα βύθισης: 50 mA (Σημείωση 3)
・Εφαρμοσμένη τάση: 30 V DC ή μικρότερη (μεταξύ συγκριτικής εξόδου και 0 V)
· Υπολειπόμενη τάση: 1,5 V ή λιγότερο (Σημείωση 4) (Σημείωση 50 mA) |
|
| Λειτουργία εξόδου |
NO / NC, επιλέγεται με διακόπτη jog |
|
| Υστέρηση |
Ελάχιστο 0 ψηφίο, μεταβλητό βάσει της ρύθμισης υστέρησης |
|
| Επαναληψιμότητα |
Με συνδεδεμένο τύπο σύνθετης πίεσης: εντός ±0,2 % FS (±4 ψηφία), Με συνδεδεμένο τύπο κενού / θετικής πίεσης: εντός ±0,2 % FS (±2 ψηφία) |
|
| Χρόνος απόκρισης |
150 μs, 500 μs, 1 ms, 5 ms, 10 ms, 50 ms, 100 ms, 500 ms, με δυνατότητα επιλογής με διακόπτη jog |
|
| Θερμοκρασία περιβάλλοντος |
–10 έως +50℃ +14 έως +122℉ (διαδοχικά 8 έως 16 ελεγκτές: –10 έως +45℃ +14 έως +133℉) (Δεν επιτρέπεται συμπύκνωση δρόσου ή γλάσο), Αποθήκευση: –20 έως +70℃ –4 έως +158℉ |
|
| Υγρασία περιβάλλοντος |
35 έως 85 % ΣΥ, Αποθήκευση: 35 έως 85 % ΣΥ |
|
| Θερμοκρασιακά χαρακτηριστικά |
Πάνω από το εύρος θερμοκρασίας περιβάλλοντος –10 έως +50℃ +14 έως +122℉: εντός ±0,5 % FS πίεσης στους +25℃ +77℉ |
|
| Υλικό |
Περίβλημα: Ανθεκτικό στη θερμότητα ABS, Προστατευτικό κάλυμμα: Πολυανθρακικό, Διακόπτης Jog: ABS, Κλειδί MODE: Ακρυλικό |
|
| Βάρος |
Καθαρό βάρος: 20 g περίπου. |
|
