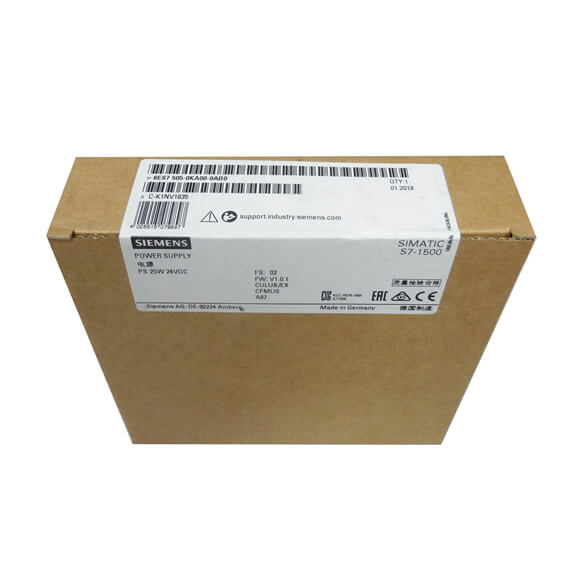

Siemens SIMATIC S7-1500 Τροφοδοτικό συστήματος 6ES7505-0KA00-0AB0

S7-1500, PS 25W 24V DC

S7-1500, PS 60W 24/48/60V DC

S7-1500, PS 60W 24/48/60V DC HF

S7-1500, PS 60W 120/230V AC/DC

Γενικές πληροφορίες

Ονομασία τύπου προϊόντος

PS 25W 24VDC

PS 60 W 24/48/60 V DC

PS 60 W 24/48/60 V DC HF

PS 60 W 120/230 V AC/DC

Λειτουργική κατάσταση HW

FS02

FS03

Ε01

Ε01

Έκδοση υλικολογισμικού

V1.0.0

V1.0.0

V1.0.0

V1.0.0

Μηχανική με

● ΒΗΜΑ 7 Πύλη TIA με δυνατότητα διαμόρφωσης/ενσωμάτωσης από την έκδοση

V12 / V12

V12 / V12

V14 SP1

V12 / V12

● ΒΗΜΑ 7 με δυνατότητα διαμόρφωσης/ενσωμάτωσης από την έκδοση

V5.5 SP3 ή νεότερη έκδοση

V5.5 SP3 ή νεότερη έκδοση

V5.5 SP3 ή νεότερη έκδοση

Τύπος εγκατάστασης/τοποθέτησης

Τοποθέτηση ράγας

Ναί

Ναί

Τάση τροφοδοσίας

Ονομαστική τιμή (DC)

24 V

24 V / 48 V / 60 V

24 V / 48 V / 60 V

120 V / 230 V

επιτρεπόμενο εύρος, κατώτερο όριο (DC)

Στατική 19,2 V, δυναμική 18,5 V

Στατική 19,2 V, δυναμική 18,5 V

Στατική 19,2 V, δυναμική 18,5 V

88 V

επιτρεπόμενο εύρος, ανώτερο όριο (DC)

Στατική 28,8 V, δυναμική 30,2 V

Στατική 72 V, δυναμική 75,5 V

Στατική 72 V, δυναμική 75,5 V

300 V

Ονομαστική τιμή (AC)

120 V / 230 V

επιτρεπόμενο εύρος, κατώτερο όριο (AC)

85 V

επιτρεπόμενο εύρος, ανώτερο όριο (AC)

264 V

Προστασία αντίστροφης πολικότητας

Ναί

Ναί

Ναί

Προστασία από βραχυκύκλωμα

Ναί

Ναί

Ναί

Ναί

Συχνότητα γραμμής

● Ονομαστική τιμή 50 Hz

Ναί

● επιτρεπόμενο εύρος, κατώτερο όριο

47 Hz

● επιτρεπόμενο εύρος, ανώτατο όριο

63 Hz

Ενδιάμεση μνήμη δικτύου

● Χρόνος αποθηκευμένης ενέργειας από διακοπή ρεύματος/αστοχίας τάσης

20 ms

20 ms

20 ms

20 ms

Ρεύμα εισόδου

Ονομαστική τιμή στα 24 V DC

1,3 Α

3 Α

3 Α

Ονομαστική τιμή στα 48 V DC

1,5 Α

1,5 Α

Ονομαστική τιμή στα 60 V DC

1.2 Α

1.2 Α

Ονομαστική τιμή στα 120 V DC

0,6 Α

Ονομαστική τιμή στα 230 V DC

0,3 Α

Ονομαστική τιμή στα 120 V AC

0,6 Α

Ονομαστική τιμή στα 230 V AC

0,34 Α

Ρεύμα εισροής, μέγ.

≤ 8 A για t ≤ 1 s

Ρεύμα εξόδου

Προστασία από βραχυκύκλωμα

Ναί

Ναί

Ναί

Ναί

Εξουσία

Τροφοδοσία ρεύματος στο δίαυλο backplane

25 W

60 W

60 W

60 W

Απώλεια ισχύος

Απώλεια ισχύος σε συνθήκες ονομαστικής βαθμολογίας

6,2 W

12 W

12 W

12 W

Πληροφορίες για διακοπές/διαγνωστικά/κατάσταση

Ένδειξη κατάστασης

Ναί

Ναί

Ναί

Ναί

Πιθανός διαχωρισμός

πρωτοβάθμια/δευτεροβάθμια

Ναί

Ναί; Ηλεκτρική μόνωση για 230 V AC (ενισχυμένη μόνωση)

Ναί

Απομόνωση

Η απομόνωση δοκιμάστηκε με

707 V DC (δοκιμή τύπου)

2 500 V DC/2 s (δοκιμή ρουτίνας)

2 500 V DC (δοκιμή τύπου)

2 500 V DC/2 s (δοκιμή ρουτίνας)

EMC

Ανοσία παρεμβολής έναντι υπερτάσεων

● Προστασία από παρεμβολές στις γραμμές τροφοδοσίας σύμφωνα. στο IEC 61000-4-5

Ναί; ±1 kV (σύμ. με το IEC 61000-4-5; 1995; σύμμ. υπέρτασης), ±2 kV (σύμ. με το IEC 61000-4-5; 1995; ασύμ. υπερτάσεων), δεν απαιτείται εξωτερικό κύκλωμα προστασίας

Ναί; ±1 kV (σύμ. με το IEC 61000-4-5; 1995; σύμμ. υπέρτασης), ±2 kV (σύμ. με το IEC 61000-4-5; 1995; ασύμ. υπερτάσεων), δεν απαιτείται εξωτερικό κύκλωμα προστασίας

Ναί; ±1 kV (σύμ. με το IEC 61000-4-5; 1995; σύμμ. υπέρτασης), ±2 kV (σύμ. με το IEC 61000-4-5; 1995; ασύμ. υπερτάσεων), δεν απαιτείται εξωτερικό κύκλωμα προστασίας

Ναί; ±1 kV (σύμ. με το IEC 61000-4-5; 1995; σύμμ. υπέρτασης), ±2 kV (σύμ. με το IEC 61000-4-5; 1995; ασύμ. υπερτάσεων), δεν απαιτείται εξωτερικό κύκλωμα προστασίας

Βαθμός και κατηγορία προστασίας

Κατηγορία προστασίας εξοπλισμού

III, με προστατευτικό αγωγό

Εγώ, με προστατευτικό αγωγό

Εγώ, με προστατευτικό αγωγό

Εγώ, με προστατευτικό αγωγό

Υψόμετρο κατά τη λειτουργία σε σχέση με το επίπεδο της θάλασσας

● Υψόμετρο εγκατάστασης πάνω από την επιφάνεια της θάλασσας, μέγ.

5 000 μ. Περιορισμοί για υψόμετρα εγκατάστασης > 2 000 m, βλέπε εγχειρίδιο

Διαστάσεις

Πλάτος

35 χλστ

70 χλστ

105 χλστ

70 χλστ

Υψος

147 χλστ

147 χλστ

147 χλστ

147 χλστ

Βάθος

129 χλστ

129 χλστ

129 χλστ

129 χλστ

Βάρη

Βάρος, περίπου.

350 γρ

600 γρ

865 γρ

600 γρ
