| Método de detección |
Retrorreflectante |
Retrorreflectante (con función MSR) *1 |
Retrorreflectante |
|
| PNP |
E3S-R12, R62, R17, R67 |
E3S-R11, R16, R61, R66 |

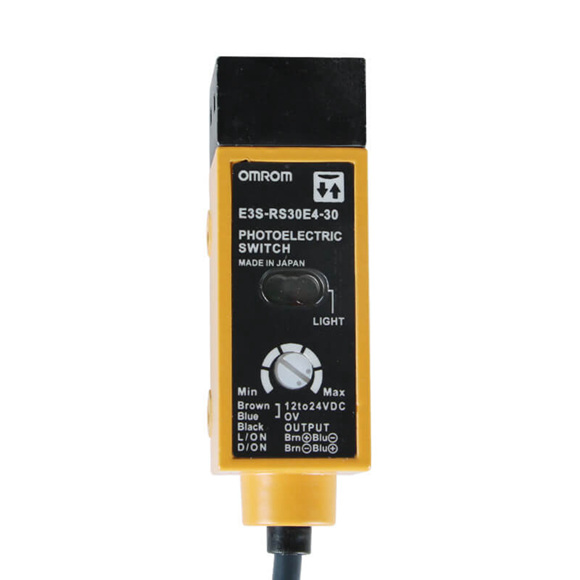

E3S-RS30E4, RS30E42 |
E3S-R1E4, R1E42 |
| PNP |
— |
E3S-R31, R36, R81, R86 |
— |
— |
| Distancia de detección |
300 mm [100 mm] *2 (Cuando se utiliza E39-R1) |
1 m [100 mm] *2 (Cuando se utiliza E39-R1) |
300 mm (cuando se utiliza E39-R1) |
1 m (cuando se utiliza E39-R1) |
| Objeto de detección estándar |
Opaco: 75 mm de diámetro. mín. placas de cristal LCD de 0,7 mm de espesor; Objetos de vidrio cilíndricos de 10 mm de diámetro, 1,0 mm de espesor y 30 mm de largo |
Opaco: 75 mm de diámetro. mín. Placas de cristal LCD de 0,7 mm de espesor |
Opaco: 75 mm de diámetro. mín.
Objetos de vidrio cilíndricos de 10 mm de diámetro, 1,0 mm de espesor y 30 mm de largo |
|
| Ángulo direccional |
3° a 10° |
— |
|
|
| Fuente de luz (longitud de onda) |
LED infrarrojo (880 nm) |
LED rojo (700 nm) |
LED infrarrojo (950 nm) |
|
| Tensión de alimentación |
10 a 30 VCC; ondulación: 10% máx. |
12 a 24 VCC±10%; ondulación: 10% máx. |
|
|
| Consumo actual |
30 mA máx. |
40 mA máx. |
|
|
| Salida de control |
Tensión de alimentación de carga: 30 VDC máx. Corriente de carga: 100 mA máx. con una tensión residual máxima de 1 V
Configuración de salida de colector abierto Interruptor selector de encendido con luz/encendido en oscuridad |
Tensión de alimentación de carga: 24 VDC máx. Corriente de carga: 80 mA máx. con una tensión residual máxima: de 2 V
Configuración de salida de voltaje NPN Selección de conexión de cable con luz/oscuridad |
|
|
| Circuitos de protección |
Protección contra polaridad inversa de la fuente de alimentación, protección contra cortocircuitos de salida, prevención de interferencias mutuas |
|
|
|
| Tiempo de respuesta |
Operar o restablecer: 1 ms máx. |
|
|
|
| Ajuste de sensibilidad |
Ajustador sin fin de dos vueltas |
Ajustador de una vuelta |
|
|
| Iluminación ambiental (lado del receptor) |
Lámpara incandescente: 5.000 lx máx. Luz solar: 10.000 lx máx. |
Lámpara incandescente: 3.000 lx máx. Luz solar: 10.000 lx máx. |
|
|
| Rango de temperatura ambiente |
En funcionamiento: 0 a 40 °C, Almacenamiento: -40 a 70 °C (sin formación de hielo ni condensación) |
En funcionamiento: -25 a 55 °C Almacenamiento: -40 a 70 °C (sin formación de hielo ni condensación) |
|
|
| Rango de humedad ambiental |
En funcionamiento: 35% a 85%, Almacenamiento: 35% a 95% (sin condensación) |
|
|
|
| Resistencia de aislamiento |
20 MΩ mín. (a 500 VCC) |
|
|
|
| Rigidez dieléctrica |
1.000 VCA, 50/60 Hz durante 1 min |
|
|
|
| Resistencia a las vibraciones |
Destrucción: 10 a 55 Hz, doble amplitud de 1,5 mm durante 2 h cada una en las direcciones X, Y y Z |
|
|
|
| Resistencia a los golpes |
Destrucción: 500 m/s2 3 veces cada una en las direcciones X, Y y Z |
|
|
|
| Grado de protección |
CEI 60529 IP67 |
|
|
|
| Método de conexión |
Precableado (longitud estándar: 2 m)/Conector estándar |
|
|
|
| Peso (estado empaquetado) |
Modelos precableados: Aprox. 110 g Conector estándar: Aprox. 60 gramos |
Modelos precableados: Aprox. 190 gramos |
|
|
| Accesorios |
Soporte de montaje (con tornillo), Destornillador de ajuste, Manual de instrucciones, Reflector |
Soporte de montaje (con tornillo), Destornillador de ajuste, Ajustador de sensibilidad, Manual de instrucciones, Reflector |
|
|
