| de detección Método |
Reflejado |
Reflejo convergente |
|
|
| de elemento Modelo |
E3C-DS5W |

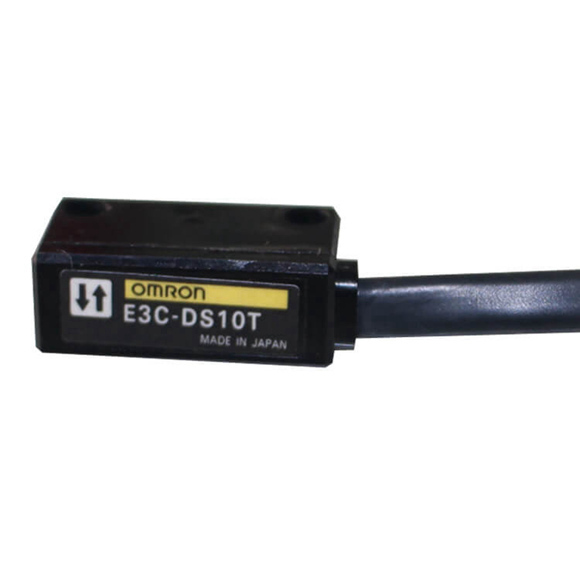

E3C-DS10T |
E3C-DS10 |

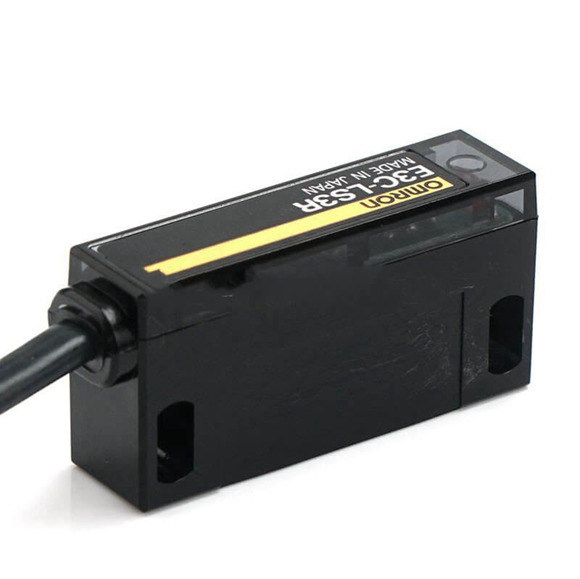

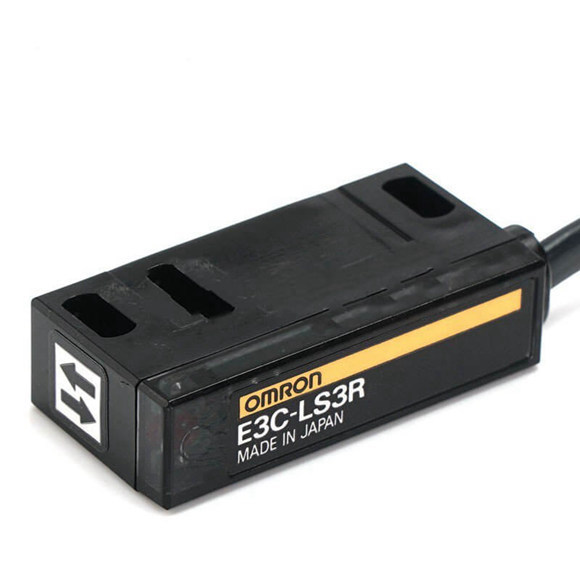

E3C-LS3R |
| Distancia de detección |
50 mm (papel blanco 100 ´
100 mm) |
100 mm (papel blanco 100
´ 100 mm) |
100 mm (papel blanco 50 ´
50 mm) |
30 ± 3 mm (papel blanco 10
´ 10 mm) |
| Viajes diferenciales |
20% máx. de distancia de detección |
10% máx. |
± 3% máx. |
|
| Fuente de luz (longitud de onda) |
LED infrarrojo (950 nm) |
LED infrarrojo (950 nm) |
LED rojo (680 nm) |
|
| Iluminancia ambiental (lado del receptor) |
Lámpara incandescente: 3.000 lx máx., Luz solar 10,000 lx max. |
|
|
|
| Rango de temperatura ambiente |
Operación/almacenamiento: -25 a 70 ° C (sin formación de hielo ni condensación) |
|
|
|
| Rango de humedad ambiental |
Operación/almacenamiento: 35% a 85% HR (sin condensación) |
|
|
|
| Resistencia a aislamiento |
20 MΩ min. a 500 VDC |
|
|
|
| Resistencia dieléctrica |
500 VAC a 50/60 Hz durante 1 minuto |
|
|
|
| Resistencia a la vibración |
Destrucción: 10 a 55 Hz, doble amplitud de 1.5 mm durante 2 horas cada una en direcciones x, y y z |
|
|
|
| Resistencia a la conmoción |
Destrucción: 500 m/s2 para 3 veces cada una en direcciones x, y y z |
|
|
|
| Grado de protección |
IEC 60529 IP50 (limitado al uso interior) |
IEC 60529 IP64 (limitado al uso interior) |
|
|
| Método de conexión |
Modelos pre-cableados (longitud estándar: 2 m) |
|
|
|
| Peso (estado lleno) |
Aprox. 50 g |
Aprox. 55 g |
|
|
|
Accesorios |
Phillips tornillo M2´8, lavadora de primavera, lavadora plana, tuerca m2, manual de instrucciones |
Manual de instrucciones |
|
|
