| Artículo |

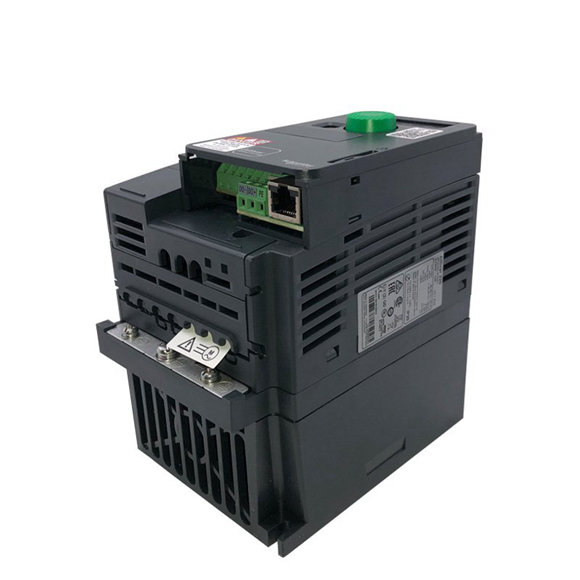

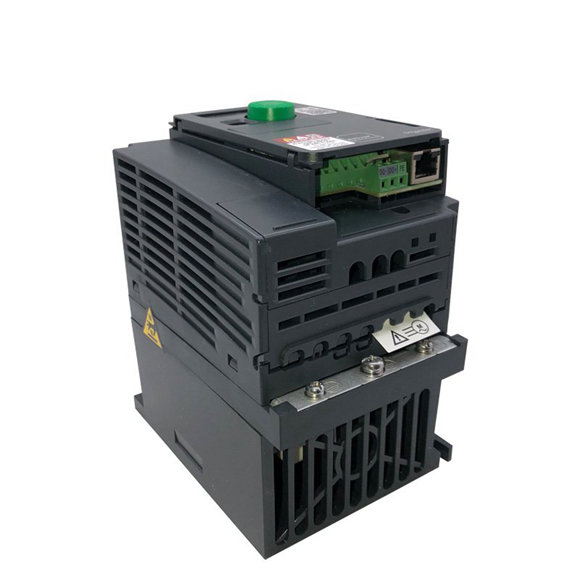

Inversor Schneider VFD ATV320 0.37kw-15KW |
| Grado de protección |
IP20 |
IP20 |
| Monofásico 200…240V |
0,18…2,2 kW/0,25… 3 CV |
0,18…2,2 kW/0,25… 3 CV |
| Trifásico 200…240V |
0,18…15 kW/0,25…20 CV |
- |
| Trifásico 380…500V |
0,37…15 kW/0,5…20 CV |
0,37…15 kW/0,5…20 CV |
| Trifásico 525…600V |
0,75…15 kW/1…20 CV |
- |
| Frecuencia de salida |
0,1…599 Hz |
- |
| Tipo de control
motor asíncrono |
Relación U/F (2 puntos, 5 puntos, ahorro de energía, cuadrático), Control vectorial de flujo sin sensor (Estándar y Ahorro de energía) |
| motor sincrónico |
Control vectorial sin sensor |
| Sensor de motor
Integrado |
- |
| como opción |
RS422 (monitoreo de velocidad) |
| Rendimiento de par de sobrecarga |
Hasta 200 % Tn de sobrepar y 170 % tn de par de frenado para control de motor de bucle abierto |
| Funciones avanzadas |
b Control de motores asíncronos y síncronos; incluyendo motores IE2, IE3 y PM en bucle abierto
b Integración de MachineStruxure en SoMachine b Funcionamiento en modo Velocidad y control de par (con limitación de corriente) b Funciones de aplicación flexibles y personalizables con ATV Logic (hasta 50 bloques de funciones) b Numerosas funciones de aplicación para segmentos de aplicación específicos b Funciones de seguridad integradas dedicadas a segmentos de aplicaciones específicos |
| Funciones de seguridad integradas |
STO (hasta SIL3/PLe), SS1, SLS, SMS, GDL |
| Número de velocidades preestablecidas |
16 |
| Entradas analógicas |
3: 1 diferencial bipolar ±10 V, 1 con voltaje 0…10 V y 1 con corriente (0-20 mA) |
| Entradas digitales |
6: 4 configurables (lógica positiva o negativa), 1 con entrada de sonda PTC, 1 entrada de pulso de 20kHz |
| Salidas analógicas |
1: Configurable como voltaje (0…10 V) o corriente (0-20 mA) |
| Salidas digitales |
1: Configurable como sumidero o fuente |
| Salidas de relé |
2: 1 con contactos NA/NC y 1 con contactos NA |
| Entradas de funciones de seguridad |
1+4: 1 con STO y 4 configurables para funciones de seguridad desde entradas digitales |
| Integrado |
Puerto único compatible con línea CANopen y Modbus Serial |
| Opcional |
Ethernet IP y Modbus TCP, CANopen RJ45 Daisy Chain, Sub-D y terminales de tornillo, PROFINET, Profibus DP V1, EtherCAT, DeviceNet y PowerLink |
| Herramientas de configuración y tiempo de ejecución |
Pantalla integrada, DTM (Administrador de tipo de dispositivo), software SoMove, cargador simple (opcional),
Multicargador (opcional) y terminal gráfico remoto (opcional). |
