| Üksus |
Tehnilised andmed |
| Toiteallikas |

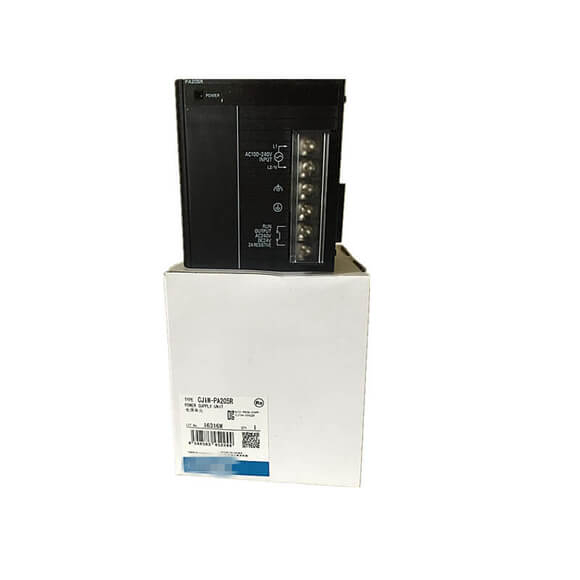

CJ1W-PA205R |
CJ1W-PA205C |
CJ1W-PA202 |
CJ1W-PD025 |
CJ1W-PD022 |
| Toitepinge |
100 kuni 240 V vahelduvpinge (lai vahemik), 50/60 Hz |
24 VDC |
| Tööpinge ja sagedusvahemikud |
85 kuni 264 V vahelduvvoolu, 47 kuni 63 Hz |
19,2 kuni 28,8 V DC |
21,6 kuni 26,4 V DC |
| Energiatarve |
100 VA max. |
50 VA max. |
50 W max. |
35 W max. |
|
Sisendvool (vt märkust 1.) |
100–120 V vahelduvvoolu korral: 15 A/8 ms max. külmkäivitamiseks toatemperatuuril 200–240 V AC: 30 A/8 ms max. külmkäivitamiseks toatemperatuuril |
100–120 V vahelduvvoolu korral:
20 A/8 ms max. külmkäivitamiseks toatemperatuuril 200–240 V AC: 40 A/8 ms max. külmkäivitamiseks toatemperatuuril |
24 V DC juures: 30 A/20 ms max. külmkäivitamiseks toatemperatuuril |
|
Väljundvõimsus (vt märkust 7.) |
5,0 A, 5 V DC (kaasa arvatud protsessori toide) |
2,8 A, 5 V DC
(kaasa arvatud protsessori varustus) |
5,0 A, 5 V DC
(kaasa arvatud protsessori varustus) |
2,0 A, 5 V DC
(kaasa arvatud protsessori varustus) |
|
0,8 A, 24 V DC |
0,4 A, 24 V DC |
0,8 A, 24 V DC |
0,4 A, 24 V DC |
|
Kokku: 25 W max. |
Kokku: 14 W max. |
Kokku: 25 W max. |
Kokku: 19,6 W max. |
| Väljundterminal (teenindus) |
Ei ole ette nähtud. |
| Asendamise teavitusfunktsioon |
Ei ole ette nähtud. |
Häireväljundiga (avatud kollektori väljund)
30 V DC max., 50 mA max. |
Ei ole ette nähtud. |
|
Isolatsioonitakistus |
20 MΩ min. (500 V DC) vahelduvvoolu välis- ja GR-klemmide vahel (Vt märkust 3.) |
· 20 MΩ min. (500 V alalispingel) kõigi väliste klemmide ja GR-klemmide vahel (vt märkust 3) ning kõigi häireväljundklemmide vahel.
· 20 MΩ 1 min. (250 V DC) kõigi häireväljundi klemmide ja GR-klemmi vahel (vt märkust 3). |
20 MΩ min. (500 V DC) vahelduvvoolu välis- ja GR-klemmide vahel (Vt märkust 3.) |
20 MΩ min. (500 V alalisvoolu juures) alalisvoolu välis- ja GR-klemmide vahel (vt märkust 3.) |
— (Vt märkust 6.) |
|
Dielektriline tugevus (vt märkust 4.) |
2300 V AC 50/60 Hz 1 min vahelduvvoolu välis- ja GR-klemmide vahel (vt märkust 3.) Lekkevool: max 10 mA. |
· 2300 VAC, 50/60 Hz
1 minuti jooksul kõigi väliste klemmide ja GR-klemmide vahel (vt märkust 3.) ning kõigi häireväljundklemmide vahel lekkevooluga kuni 10 mA. · 1000 V AC, 50/60 Hz 1 minut kõigi häireväljundi klemmide ja GR-klemmide vahel (vt märkust 3.) lekkevooluga kuni 10 mA. |
2300 V AC 50/60 Hz 1 min vahelduvvoolu välis- ja GR-klemmide vahel (vt mitte 3.) Lekkevool: 10 mA max. |
1000 V AC, 50/60 Hz jaoks 1 minut alalisvoolu välis- ja GR-klemmide vahel (vt märkust 3.) Lekkevool: max 10 mA. |
— (Vt märkust 6.) |
|
1000 V AC, 50/60 Hz 1 minuti jooksul alalisvoolu välis- ja GR-klemmide vahel (vt märkust 3.) Lekkevool: max 10 mA. |
|
| Mürakindlus |
2 kV toiteliinil (vastab standardile IEC61000-4-4) |
|
Vibratsioonikindlus |
Vastab standardile IEC60068-2-6
5 kuni 8,4 Hz 3,5 mm amplituudiga, 8,4 kuni 150 Hz Kiirendus 9,8 m/s2 100 minuti jooksul suundades X, Y ja Z (10 pühkimist, kumbki 10 minutit = kokku 100 minutit) |
| Löögikindlus |
Vastab standardile IEC60068-2-27
147 m/s2, 3 korda X-, Y- ja Z-suunas (100 m/s2 relee väljundseadmete puhul) |
| Ümbritsev töötemperatuur |
0 kuni 55 °C |
| Töökeskkonna õhuniiskus |
10% kuni 90% (ilma kondensatsioonita) |
10% kuni 90% (ilma kondensatsioonita)
(Vt märkust 5.) |
10% kuni 90% (ilma kondensatsioonita) |
| Atmosfäär |
Peab olema vaba söövitavatest gaasidest. |
| Ümbritsev säilitustemperatuur |
-20 kuni 70°C (välja arvatud aku) |
-20 kuni 75°C (vt märkust 5.) |
-20 kuni 75°C (välja arvatud aku) |
| Maandus |
Vähem kui 100 Ω |
| Korpus |
Paigaldatud paneeli sisse. |
| Kaal |
Kõik mudelid on igaüks max 5 kg. |
