| Artikli number |
6ES7332-5HB01-0AB0 |
6ES7332-5HD01-0AB0 |
6ES7332-5HF00-0AB0 |

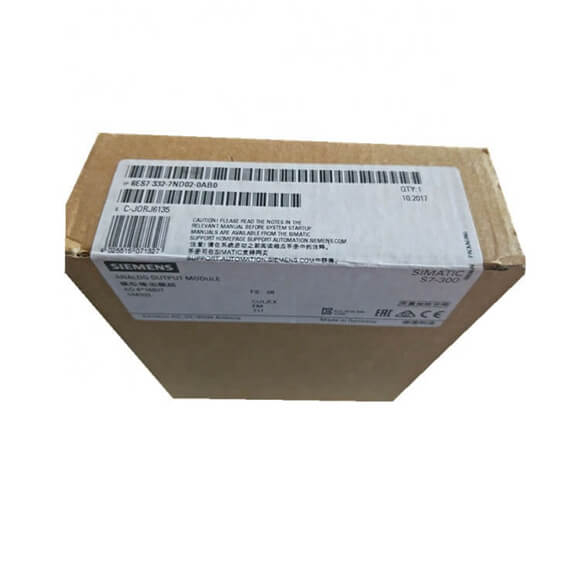

6ES7332-7ND02-0AB0 |
|
SM332, 2AA, U/I, 11/12 bitti |
SM332, 4AO, U/I, 11/12 bitti |
SM332, 8AA, U/I, 11/12 bitti |
SM332, 4AA, 0-10V, 0-5V,+/-10V,+/-20mA |
| Toitepinge |
|
|
|
|
| Koormuspinge L+ |
|
|
|
|
|
● Nimiväärtus (DC) |
24 V |
24 V |
24 V |
24 V |
|
● Vastupidise polaarsuse kaitse |
Jah |
Jah |
Jah |
Jah |
| Sisendvool |
|
|
|
|
| koormusest pinge L+ (ilma koormuseta), max. |
135 mA |
240 mA |
340 mA |
290 mA |
| tagaplaadi siinilt 5 V DC, max. |
60 mA |
60 mA |
100 mA |
120 mA |
| Võimsuse kadu |
|
|
|
|
| Toitekadu, tüüp. |
3 W |
3 W |
6 W |
3 W |
| Analoogväljundid |
|
|
|
|
| Analoogväljundite arv |
2 |
4 |
8 |
4; Isokroonne režiim |
| Pinge väljund, lühisekaitse |
Jah |
Jah |
Jah |
Jah |
| Pinge väljund, lühisvool, max. |
25 mA |
25 mA |
25 mA |
40 mA |
| Väljundvool, tühipinge, max. |
18 V |
18 V |
18 V |
18 V |
| Väljundvahemikud, pinge |
|
|
|
|
|
● 0 kuni 10 V |
Jah |
Jah |
Jah |
Jah |
|
● 1 V kuni 5 V |
Jah |
Jah |
Jah |
Jah |
|
● -10 V kuni +10 V |
Jah |
Jah |
Jah |
Jah |
| Väljundvahemikud, vool |
|
|
|
|
|
● 0 kuni 20 mA |
Jah |
Jah |
Jah |
Jah |
|
● -20 mA kuni +20 mA |
Jah |
Jah |
Jah |
Jah |
|
● 4 mA kuni 20 mA |
Jah |
Jah |
Jah |
Jah |
| Koormustakistus (väljundvõimsuse nimivahemikus) |
|
|
|
|
|
● pingeväljunditega, min. |
1 kΩ |
1 kΩ |
1 kΩ |
1 kΩ |
|
● pingeväljunditega, mahtuvuslik koormus, max. |
1 µF |
1 µF |
1 µF |
1 µF |
|
● vooluväljunditega, max. |
500 Ω |
500 Ω |
500 Ω |
500 Ω |
|
● vooluväljunditega, induktiivne koormus, max. |
10 mH |
10 mH |
10 mH |
1 mH |
| Kaabli pikkus |
|
|
|
|
|
● varjestatud, max. |
200 m |
200 m |
200 m |
200 m |
| Väljundite analoogväärtuste genereerimine |
|
|
|
|
| Integratsiooni- ja teisendusaeg/resolutsioon kanali kohta |
|
|
|
|
|
● Eraldusvõime ülevahemikuga (bitt koos märgiga), max. |
12-bitine; ±10 V, ±20 mA, 4 mA kuni 20 mA, 1 V kuni 5 V: 11 bitti + märk; 0 V kuni 10 V, 0 mA kuni 20 mA: 12 bitti |
12-bitine; ±10 V, ±20 mA, 4 mA kuni 20 mA, 1 V kuni 5 V: 11 bitti + märk; 0 V kuni 10 V, 0 mA kuni 20 mA: 12 bitti |
12-bitine; ±10 V, ±20 mA, 4 mA kuni 20 mA, 1 V kuni 5 V: 11 bitti + märk; 0 V kuni 10 V, 0 mA kuni 20 mA: 12 bitti |
16 bitine |
|
● Konversiooniaeg (kanali kohta) |
0,8 ms |
0,8 ms |
0,8 ms |
200 µs; isokroonses režiimis 640 µs |
| Arveldusaeg |
|
|
|
|
|
● takistusliku koormuse jaoks |
0,2 ms |
0,2 ms |
0,2 ms |
0,2 ms |
|
● mahtuvusliku koormuse jaoks |
3,3 ms |
3,3 ms |
3,3 ms |
3,3 ms |
|
● induktiivse koormuse jaoks |
0,5 ms; 0,5 ms (1 mH); 3,3 ms (10 mH) |
0,5 ms; 0,5 ms (1 mH); 3,3 ms (10 mH) |
0,5 ms; 0,5 ms (1 mH); 3,3 ms (10 mH) |
0,5 ms |
| Vead/täpsused |
|
|
|
|
| Töövea piirang üldises temperatuurivahemikus |
|
|
|
|
|
● Pinge väljundvahemiku suhtes (+/-) |
0,5 % |
0,5 % |
0,5 % |
0,12 % |
|
● Vool, väljundvahemiku suhtes (+/-) |
0,6 % |
0,6 % |
0,6 % |
0,18 % |
| Põhiline veapiir (tööpiir 25 °C juures) |
|
|
|
|
|
● Pinge väljundvahemiku suhtes (+/-) |
0,4 % |
0,4 % |
0,4 % |
0,02 % |
|
● Vool, väljundvahemiku suhtes (+/-) |
0,5 % |
0,5 % |
0,5 % |
0,02 % |
| Katkestused/diagnostika/olekuteave |
|
|
|
|
| Diagnostika funktsioon |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
| Äratused |
|
|
|
|
|
● Diagnostiline häire |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
Jah; Parameetriseeritav |
