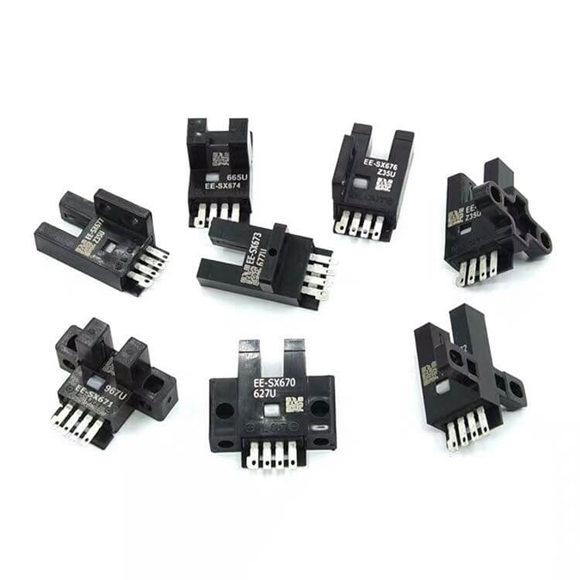

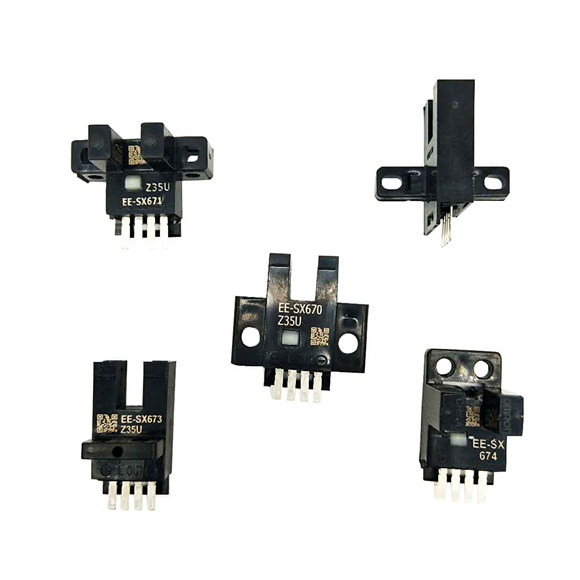

| تایپ کنید |
استاندارد |
L شکل |
T شکل، مرکز شکاف 7 میلی متر |
نصب نزدیک |
T شکل، مرکز شکاف 10 میلی متر |
F شکل |
R شکل |
|
| NPN مدل های اتصال |
EE-SX670
EE-SX670A EE-SX470 |
EE-SX671
EE-SX671A EE-SX471 |
EE-SX672
EE-SX672A EE-SX472 |
EE-SX673
EE-SX673A EE-SX473 |
EE-SX674
EE-SX674A EE-SX474 |
EE-SX675 |
EE-SX676 |
EE-SX677 |

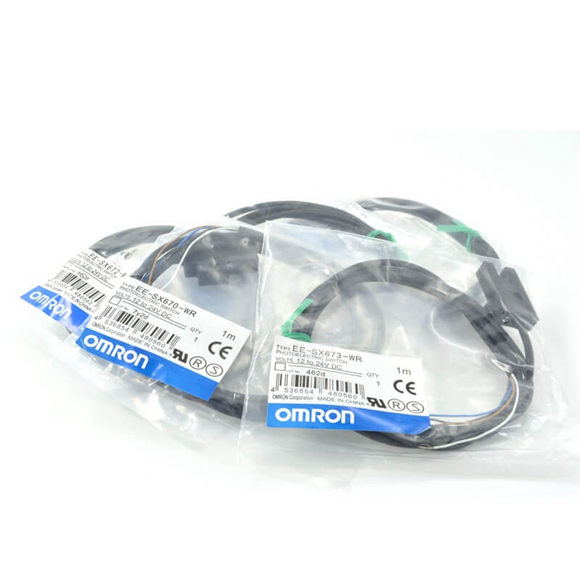

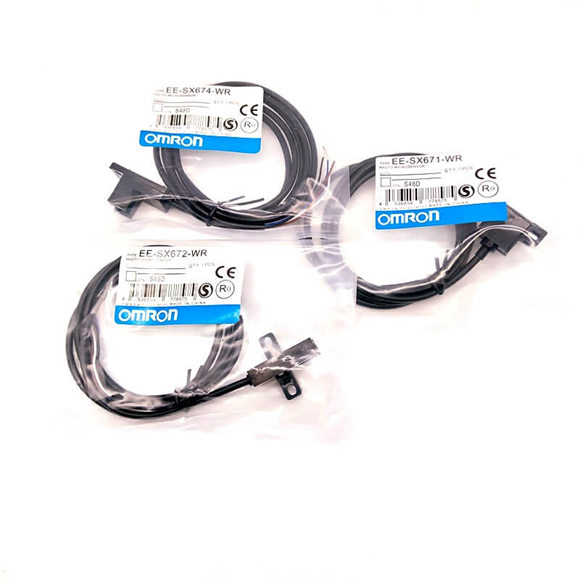

| NPN پیش سیم کشی مدل های |
EE-SX670- WR |
EE-SX671- WR |
EE-SX672- WR |
EE-SX673- WR |
EE-SX674- WR |
EE-SX675- WR |
EE-SX676- WR |
EE-SX677- WR |
| PNP مدل های کانکتور |
EE-SX670P EE-SX670R |
EE-SX671P EE-SX671R |
EE-SX672P EE-SX672R |
EE-SX673P EE-SX673R |
EE-SX674P EE-SX674R |
EE-SX675P |
EE-SX676P |
EE-SX677P |
| PNP پیش سیمی مدل های |
EE-SX670P- WR |
EE-SX671P- WR |
EE-SX672P- WR |
EE-SX673P- WR |
EE-SX674P- WR |
EE-SX675P- WR |
EE-SX676P- WR |
EE-SX677P- WR |
| حس کردن فاصله |
5 میلی متر (عرض شکاف) |
|
|
|
|
|
|
|
| حس کردن جسم |
مات: 2 ´ 0.8 میلی متر در دقیقه |
|
|
|
|
|
|
|
| فاصله دیفرانسیل |
0.025 میلی متر |
|
|
|
|
|
|
|
| منبع نور |
LED مادون قرمز با حداکثر طول موج 940 نانومتر |
|
|
|
|
|
|
|
| شاخص *1 |
نشانگر نور (قرمز) (هنگامی که نور برای مدل هایی با پسوند A یا R قطع می شود روشن می شود) |
|
|
|
|
|
|
|
| ولتاژ تغذیه |
5 تا 24 VDC ± 10٪، ریپل (pp): حداکثر 10٪. |
|
|
|
|
|
|
|
| مصرف جاری |
حداکثر 12 میلی آمپر (مدل های کانکتور، ترمینال L باز)، حداکثر 35 میلی آمپر. (مدل های پیش سیمی NPN)، حداکثر 30 میلی آمپر. (مدل های از پیش سیم کشی شده PNP) |
|
|
|
|
|
|
|
|
کنترل خروجی |
کلکتور باز NPN: 5 تا 24 VDC، حداکثر 100 میلی آمپر.
جریان بار 100 میلی آمپر با ولتاژ باقیمانده 0.8 ولت حداکثر. جریان بار 40 میلی آمپر با ولتاژ باقیمانده 0.4 ولت حداکثر. جریان خاموش (جریان نشتی): حداکثر 0.5 میلی آمپر. کلکتور باز PNP: 5 تا 24 VDC، حداکثر 50 میلی آمپر. جریان بار 50 میلی آمپر با ولتاژ باقیمانده 1.3 ولت حداکثر. جریان خاموش (جریان نشتی): حداکثر 0.5 میلی آمپر. |
|
|
|
|
|
|
|
| مدارهای حفاظتی |
حفاظت از اتصال کوتاه بار (مدل های کانکتور)، بدون حفاظت از مدار (مدل های از پیش سیمی) |
|
|
|
|
|
|
|
| فرکانس پاسخگویی *2 |
1 کیلوهرتز دقیقه (متوسط 3 کیلوهرتز) |
|
|
|
|
|
|
|
| روشنایی محیط |
حداکثر 1000 lx با نور فلورسنت روی سطح گیرنده. |
|
|
|
|
|
|
|
| محدوده دمای محیط |
عملکرد: 25- تا 55+ درجه سانتی گراد، ذخیره سازی: 30- تا 80+ درجه سانتی گراد (بدون یخ زدن یا تراکم) |
|
|
|
|
|
|
|
| محدوده رطوبت محیط |
عملکرد: 5٪ تا 85٪، ذخیره سازی: 5٪ تا 95٪ (بدون یخ یا تراکم) |
|
|
|
|
|
|
|
| مقاومت در برابر لرزش |
تخریب: 20 تا 2000 هرتز (شتاب اوج: 100 متر بر ثانیه)
دامنه دوگانه 1.5 میلیمتری به مدت 2 ساعت (دورههای 4 دقیقهای) هر کدام در جهتهای X، Y و Z |
|
|
|
|
|
|
|
| مقاومت در برابر ضرب |
تخریب: 500 متر بر ثانیه برای هر 3 بار در جهت های X، Y و Z |
|
|
|
|
|
|
|
| درجه حفاظت |
IEC60529 IP50 |
|
|
|
|
|
|
|
| روش اتصال |
مدل های کانکتور (لحیم کاری مستقیم امکان پذیر است)، مدل های از پیش سیم کشی شده (طول کابل استاندارد: 1 متر)، مدل های دارای رابط (طول کابل استاندارد: 0.1 متر) |
|
|
|
|
|
|
|
| وزن مدل های کانکتور |
تقریبا 3.1 گرم |
تقریبا 3 گرم |
تقریبا 2.4 گرم |
تقریبا 2.3 گرم |
تقریبا 3 گرم |
تقریبا 2.7 گرم |
تقریبا 2.2 گرم |
تقریبا 2.2 گرم |
| وزن مدل های پیش سیم کشی شده |
تقریبا 18.9 گرم |
تقریبا 17.3 گرم |
تقریبا 17.8 گرم |
تقریبا 16.8 گرم |
تقریبا 17.1 گرم |
تقریبا 18.3 گرم |
تقریبا 16.9 گرم |
تقریبا 16.9 گرم |
