| شماره ماده |

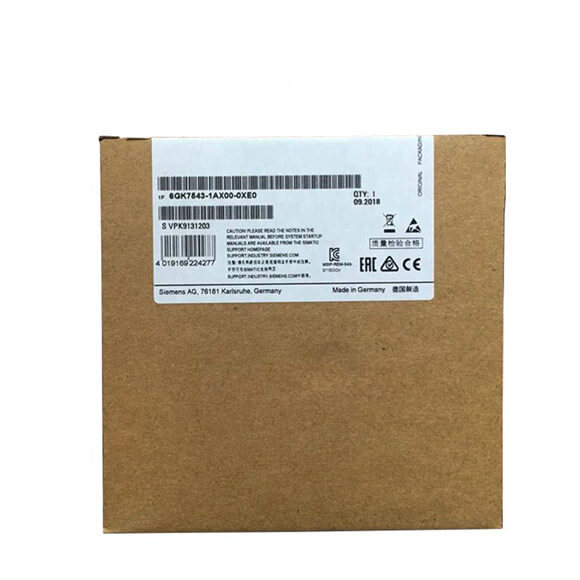

6GK7543-1AX00-0XE0 |
| تعیین نوع محصول |

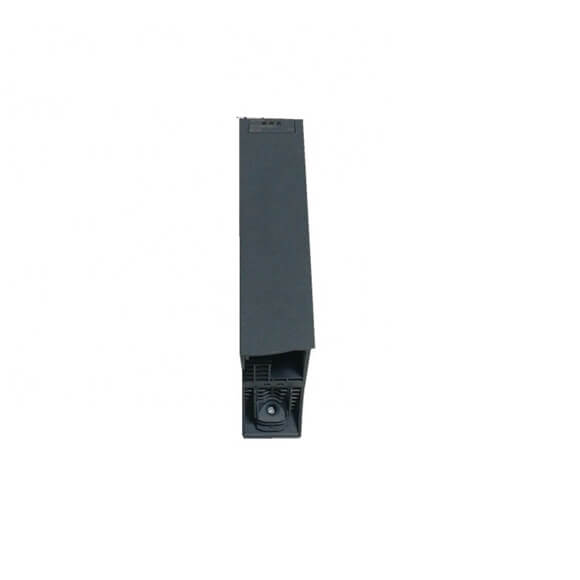

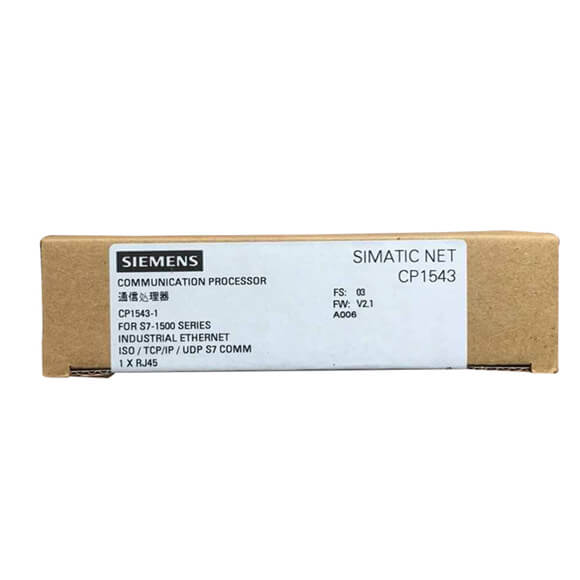

CP 1543-1 |
| نرخ انتقال |
|
| نرخ انتقال |
|
|
● در رابط 1 |
10… 1 000 mbit/s |
| رابط |
|
| تعداد رابط Acc. به اترنت صنعتی |
1 |
| تعداد اتصالات الکتریکی |
|
|
● در رابط اول ACC. به اترنت صنعتی |
1 |
| نوع اتصال الکتریکی |
|
|
● در رابط اول ACC. به اترنت صنعتی |
بندر RJ45 |
| ولتاژ تأمین ، مصرف فعلی ، از دست دادن برق |
|
| نوع ولتاژ ولتاژ عرضه |
دی سی |
| ولتاژ 1 را از اتوبوس پشت صفحه عرضه کنید |
15 ولت |
| تحمل متقارن نسبی در DC |
|
|
● در 15 ولت |
3 ٪ |
| جریان فعلی |
|
|
● از اتوبوس پشت پرده در DC با 15 ولت معمولی |
0.35 a |
| از دست دادن قدرت [w] |
5.3 W |
| شرایط محیط |
|
| دمای محیط |
|
|
● برای نصب عمودی در حین کار |
0… 40 درجه سانتیگراد |
|
● برای اتوبوس های مرتب شده به صورت افقی در حین کار |
0… 60 درجه سانتیگراد |
|
● در حین ذخیره سازی |
-40… +70 درجه سانتیگراد |
|
● در حین حمل و نقل |
-40… +70 درجه سانتیگراد |
| رطوبت نسبی |
|
|
● در دمای 25 درجه سانتیگراد بدون تراکم در حین کار حداکثر |
95 ٪ |
| IP کلاس محافظت |
IP20 |
| طراحی ، ابعاد و وزن |
|
| قالب ماژول |
ماژول جمع و جور S7-1500 عرض منفرد |
| عرض |
35 میلی متر |
| قد |
142 میلی متر |
| عمق |
129 میلی متر |
| وزن خالص |
0.35 کیلوگرم |
| نوع نصب |
|
|
● نصب راه آهن S7-1500 |
بله |
| ویژگی های محصول ، توابع محصول ، اجزای محصول عمومی |
|
| تعداد واحدها |
|
|
● حداکثر CPU |
8 |
|
● توجه داشته باشید |
بسته به نوع CPU |
| داده های عملکرد ارتباطات باز |
|
| تعداد اتصالات احتمالی برای ارتباطات باز |
|
|
● حداکثر با استفاده از T بلوک T |
118 ؛ بسته به حد بالایی سیستم |
| میزان داده |
|
|
● به عنوان داده های کاربر در هر ISO در اتصال TCP برای برقراری ارتباط باز از طریق بلوک T حداکثر |
65 536 بایت |
| تعداد ایستگاه های چند مرحله ای |
118 |
| داده های عملکرد S7 ارتباطات |
|
| تعداد اتصالات احتمالی برای ارتباطات S7 |
|
|
● حداکثر |
118 ؛ بسته به حد بالایی سیستم |
| داده های عملکرد حالت چند پروتکل |
|
| تعداد اتصالات فعال با حالت چند پروتکل |
118 |
| داده های عملکردی که عملکرد آن است |
|
| تعداد اتصالات احتمالی |
|
|
● به عنوان مشتری با استفاده از حداکثر FTP |
32 |
|
● به عنوان سرور با استفاده از حداکثر FTP |
16 |
| تعداد اتصالات احتمالی |
|
|
● به عنوان سرور با استفاده از حداکثر http |
4 |
|
● به عنوان حداکثر مشتری ایمیل |
1 |
| مقدار داده به عنوان داده های کاربر برای حداکثر ایمیل |
64 کیبیت |
| کنترل داده های عملکردی |
|
| پروتکل پشتیبانی می شود |
|
|
● TCP/IP |
بله |
| مدیریت توابع محصول ، پیکربندی ، مهندسی |
|
| عملکرد محصول پشتیبانی MIB |
بله |
| پروتکل پشتیبانی می شود |
|
|
● SNMP V1 |
بله |
|
● DCP |
بله |
|
● lldp |
هیچ |
| نرم افزار پیکربندی |
|
|
● مورد نیاز است |
مرحله 7 حرفه ای V14 (پورتال TIA) یا بالاتر |
| عملکرد شناسایی و نگهداری |
|
|
● I & M0-اطلاعات خاص دستگاه |
بله |
|
● I & M1-تعیین سطح بالاتر/تعیین موقعیت مکانی |
بله |
| توابع محصول تشخیصی |
|
| عملکرد محصول تشخیصی مبتنی بر وب |
بله از طریق CPU S7-1500
|
