Tyyppi |
Vakio |
L-muotoinen |
T-muotoinen, raon keskiö 7 mm |
Kiinnitys |
T-muotoinen, raon keskikohta 10 mm |
F-muotoinen |
R-muotoinen |
| NPN |
EE-SX970-C1 |
EE-SX971-C1 |
EE-SX972-C1 |
EE-SX974-C1 |
EE-SX975-C1 |
EE-SX976-C1 |
EE-SX977-C1 |
| PNP |
EE-SX970P-C1 |
EE-SX971P-C1 |
EE-SX972P-C1 |
EE-SX974P-C1 |
EE-SX975P-C1 |
EE-SX976P-C1 |
EE-SX977P-C1 |
| Tunteva etäisyys |
5 mm (raon leveys) |
|
|
|
|
|
|
| Tunteva kohde |
Läpinäkymätön: 2 × 0,8 mm min. |
|
|
|
|
|
|
| Differentiaalinen etäisyys |
0,025 mm max. |
*1 |
|
|
|
|
|
| Valonlähde (huippuaallonpituus) |
Infrapuna-LED, jonka huippuaallonpituus on 940 nm |
|
|
|
|
|
|
| Ilmaisin |
Merkkivalo (oranssi LED) |
|
|
|
|
|
|
| Syöttöjännite |
5 - 24 VDC ±10 %, aaltoilu (pp): 10 % max. |
|
|
|
|
|
|
| Nykyinen kulutus |
21 mA max. |
|
|
|
|
|
|
|
Ohjauslähtö |
Kuormavirtalähteen jännite: 5 - 24 VDC, Kuormavirta: 50 mA max., Off-state virta: 0,5 mA max,
50 mA kuormitusvirta jäännösjännitteellä 1,0 V max. 5 mA kuormitusvirta jäännösjännitteellä 0,4 V max. |
|
|
|
|
|
|
| Suojapiiri |
Virtalähde käänteisen napaisuuden suoja; lähtö käänteisen napaisuuden suoja; ylivirtasuoja (vain OUT2 malleissa, joissa on NPN-lähtö) |
|
|
|
|
|
|
| Vastaustaajuus |
1 kHz min. (3 kHz keskiarvo) *2 |
|
|
|
|
|
|
| Ympäristön valaistus |
1 000 lx max. fluoresoivalla valolla vastaanottimen pinnalla |
|
|
|
|
|
|
| Ympäristön lämpötila-alue |
Käyttö: -25 - 55°C Varastointi: -30 - 80°C (ei jäätymistä tai kondensaatiota) |
|
|
|
|
|
|
| Ympäristön kosteusalue |
Käyttö: 5 % - 85 % Varastointi: 5 % - 95 % (ilman jäätymistä tai kondensaatiota) |
|
|
|
|
|
|
| Tärinänkestävyys (tuhoaminen) |
10 - 2000 Hz 0,75 mm yksittäinen amplitudi (15 minuutin jaksot, 10 jaksoa) kukin X-, Y- ja Z-suunnissa |
|
|
|
|
|
|
| Iskunkestävyys (tuhoaminen) |
Tuhoaminen: 500 m/s2 3 kertaa X-, Y- ja Z-suunnissa |
|
|
|
|
|
|
| Suojausaste |
IEC 60529 IP50 |
|
|
|
|
|
|

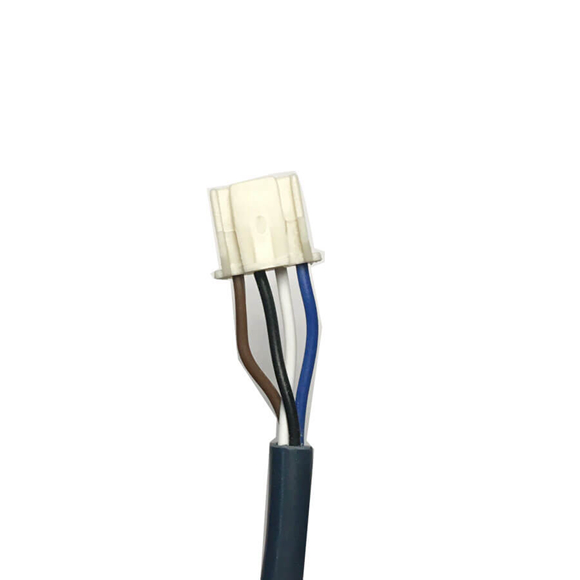

| Kytkentätapa |
Liitin |
|
|
|
|
|
|
| Paino (pakattu tila) |
Noin 3 g |
|
|
|
|
|
|
| Kotelo/kansi |
Polybuteenitereftalaatti (PBT) |
|
|
|
|
|
|
| Lähettäjä/vastaanotin |
Polykarbonaatti (PC) |
|
|
|
|
|
|
