| I -type ang mga pagtatalaga |

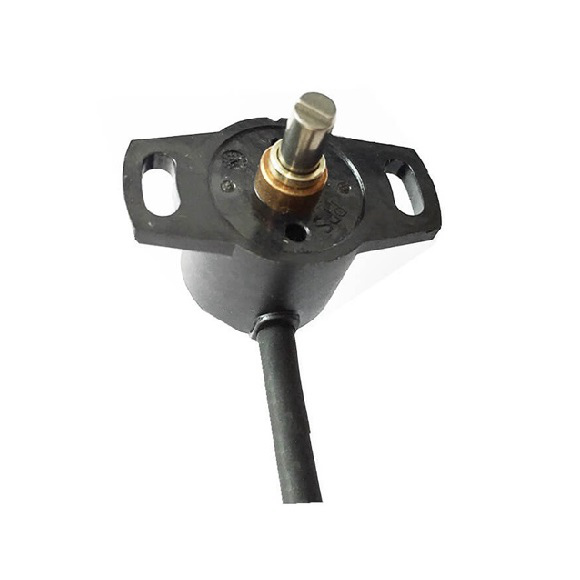

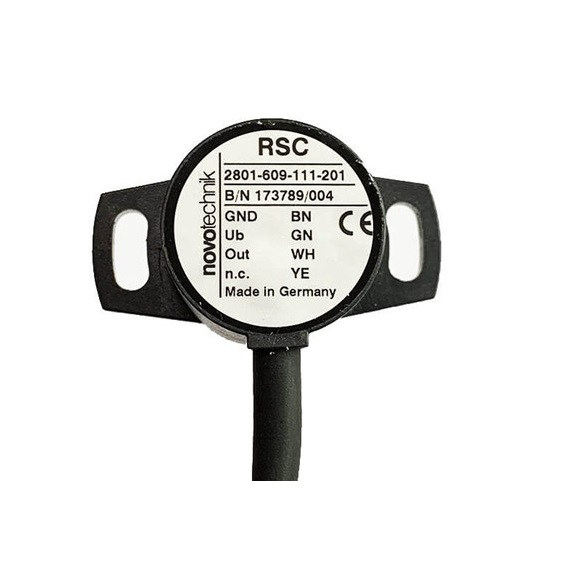

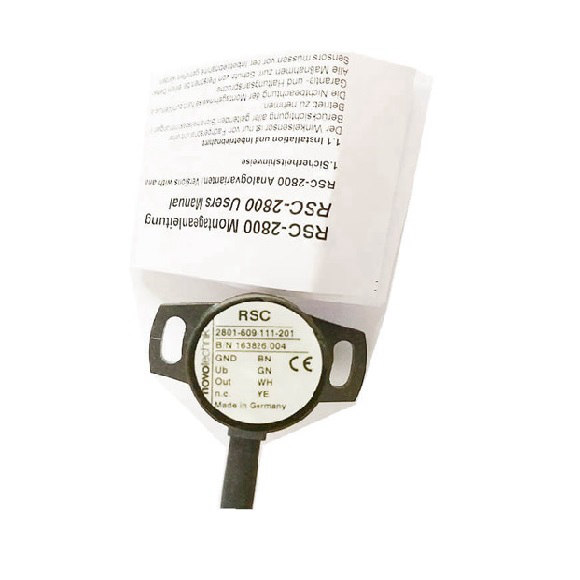

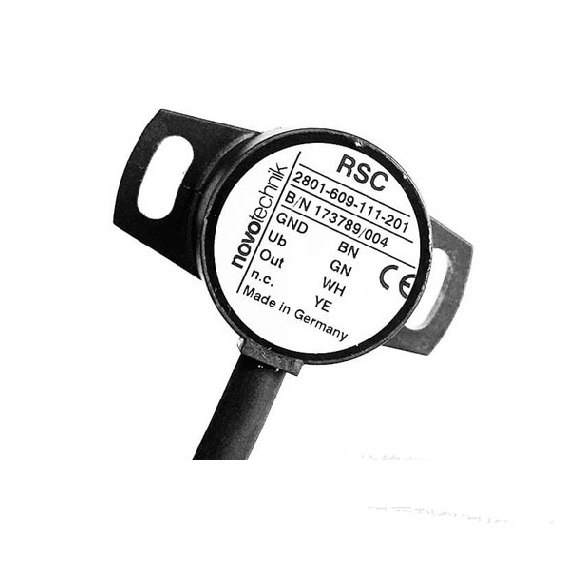

RSC -3202-8 -2 -521 |
|
| Mekanikal na data |
|
|
| Sukat |
Tingnan ang pagguhit |
|
| Pag -mount |
na may 2 M4 screws |
|
| Simula ng metalikang kuwintas ng pag -mount ng mga turnilyo |
200 ... 300 |
NCM |
| sa pabahay flange |
|
|
| Mekanikal na paglalakbay |
360 tuloy -tuloy |
° |
| Pinakamataas na bilis ng pagpapatakbo |
Walang limitasyong Mekanikal |
|
| Timbang |
tinatayang 25 |
g |
| Data ng Elektriko |
|
|
| Pinakamataas na pinahihintulutang inilapat na boltahe |
5 (4.5 ... 5.5) |
Vdc |
| Kasalukuyang pagkonsumo nang walang pag -load |
typ. 15 (typ 8 sa kahilingan) bawat channel |
Ma |
| Baligtarin ang proteksyon ng polaridad |
Oo, mga linya ng supply |
|
| Proteksyon ng short-circuit |
Oo (kumpara sa GND at UB) |
|
| Saklaw ng pagsukat |
0… .60 hanggang sa 0… 360 sa 5 anggulo Availbable (s. Ordering Code) |
° |
| Bilang ng mga channel |
2 |
|
| I -update ang rate |
2.5 |
khz |
| Paglutas |
12 |
bit |
| Pag -uulit |
0.5 |
° |
| Ganap na pagkakasunud -sunod sa pagsukat ng anggulo |
60 ° 120 ° / 180 ° 240 ° / 360 °
2.0 1.5 1.0 |
± % fs |
|
(Karagdagang ± 0.3 % sa FS sa Electrical Code 229 para sa Channel 2) |
|
| Interlinearity |
3 |
± % fs |
| Signal ng output |
Ratiometric sa UB 0.25 ... 4.75 |
Vdc |
|
0.5 ... 4.5
(Paglaban sa pag -load> 1 kΩ) |
Vdc |
| Error sa temperatura sa pagsukat ng anggulo |
60 ° 120 ° / 180 ° 240 ° / 360 °
<1.1 <0.7 typ. 0.5 |
± % fs |
|
(Karagdagang ± 0.3 % sa FS sa Electrical Code 229 para sa Channel 2) |
|
| Data ng Kapaligiran |
|
|
| Saklaw ng temperatura |
- 40 hanggang sa +125 |
° C. |
| Vibration (IEC 60068-2-6) |
5… .2000
Amax = 0.75 Amax = 20 |
Hz mm g |
| Pagkabigla (IEC 60068-2-27) |
50 (11 ms) |
g |
| MTTF (DIN EN ISO 13849, |
285 (bawat channel) |
Taon |
| Mga Bahagi ng Pagbibilang ng Mga Bahagi, w/o load) |
|
|
| Kaligtasan ng Pag -andar |
Kung kailangan mo ng tulong sa paggamit ng aming mga produkto sa mga sistema na may kaugnayan sa kaligtasan, |
|
|
Mangyaring makipag -ugnay sa amin |
|
| Proteksyon Class (ISO 20653) |
IP6K7 / IP6K9K (naka-mount na may O-ring) |
|
| Kakayahan ng EMC |
ISO 11452-2 Radiated EM HF-Fields, Absorber Hall 100 v/m ISO 11452-5 Radiated EM HF-Fields, Stripline 100 v/m
ISO 10605 (Kap. 5.2) Packaging at Handling + Component Test 8 KV ISO 10605 (Kap. 5.3) Pinapagana ang Pagsubok 8 KV CISPR 25 Radiated Emission, Class 5 Pag-agaw ng Pagkagambala at Kaligtasan Ayon sa ECE-R10 (E1) |
|
