Numero ng artikulo |
6ES7223-1BH32-0XB0 |
6ES7223-1BL32-0XB0 |
6ES7223-1BL32-1XB0 |

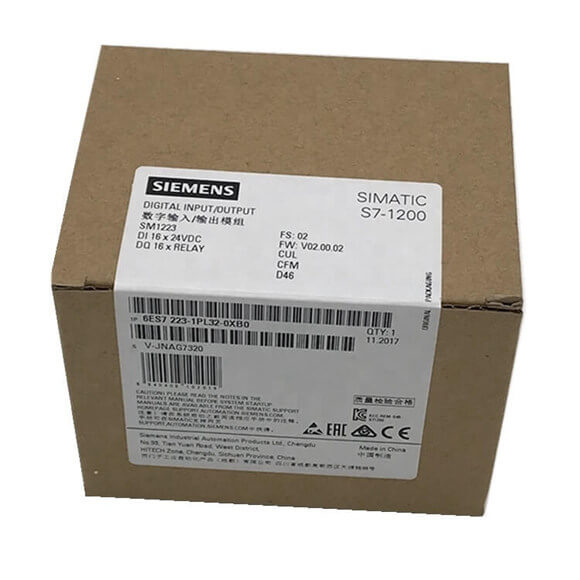

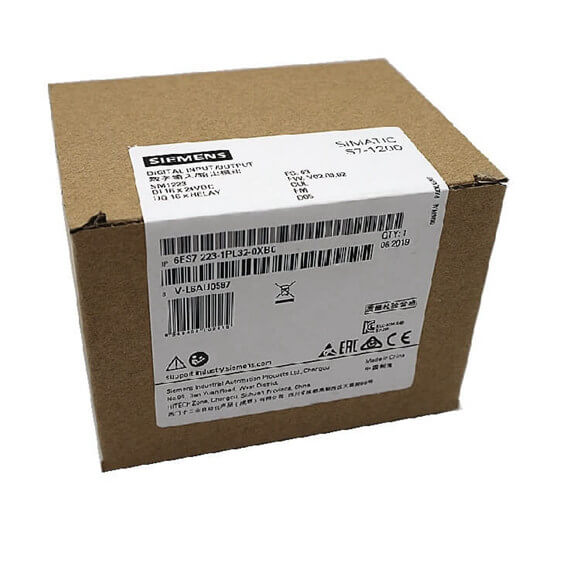

6ES7223-1PH32-0XB0 |

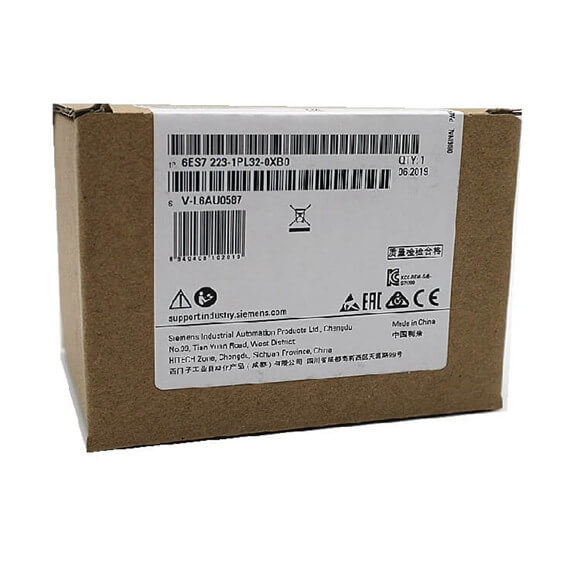

6ES7223-1PL32-0XB0 |
6ES7223-1QH32-0XB0 |
|
Digital I / O SM 1223, 8 DI / 8 gawin |
Digital I/O SM 1223, 16di/16do |
Digital I/O SM 1223, 16di/16do sink |
Digital I/O SM 1223, 8di/8do |
Digital I/O SM 1223, 16di/16do |
Digital I/ O SM 1223, 8di AC/ 8DO RLY |
Pangkalahatang impormasyon |
|
|
|
|
|
|
Pagtatalaga ng Uri ng Produkto |
SM 1223, DI 8 × 24 V DC, DQ 8 × 24 V DC |
SM 1223, DI 16 × 24 V DC, DQ 16 × 24 V DC |
SM 1223, DI 16 × 24 V DC, gawin 16x 24 V DC sink |
SM 1223, DI 8 × 24 V DC, DQ 8X Relay |
SM 1223, DI 16 × 24 V DC, DQ 16X Relay |
SM 1223, DI 8 × 120/230 V AC, DQ 8X Relay |
Supply boltahe |
|
|
|
|
|
|
Na -rate na Halaga (DC) |
24 v |
24 v |
24 v |
24 v |
24 v |
24 v |
Pinahihintulutang saklaw, mas mababang limitasyon (DC) |
20.4 v |
20.4 v |
20.4 v |
20.4 v |
20.4 v |
20.4 v |
Pinahihintulutang saklaw, itaas na limitasyon (DC) |
28.8 v |
28.8 v |
28.8 v |
28.8 v |
28.8 v |
28.8 v |
Input kasalukuyang |
|
|
|
|
|
|
Mula sa Backplane Bus 5 V DC, Max. |
145 Ma |
185 Ma |
185 Ma |
145 Ma |
180 Ma |
120 Ma |
Mga digital na input |
|
|
|
|
|
|
· ● Mula sa boltahe ng pag -load l+ (nang walang pag -load), max.
· |
4 Ma; bawat channel |
4 Ma; bawat channel |
4 Ma; bawat channel |
4 mA/input 11 mA/relay |
4 mA/input 11 mA/relay |
|
Boltahe ng output |
|
|
|
|
|
|
Power supply sa mga transmiter |
|
|
|
|
|
|
· ● Kasalukuyan
· |
Oo |
Oo |
Oo |
Oo |
Oo |
Oo |
Pagkawala ng kuryente |
|
|
|
|
|
|
Pagkawala ng kuryente, typ. |
2.5 w |
4.5 w |
4.5 w |
5.5 w |
10 w |
7.5 w |
Mga digital na input |
|
|
|
|
|
|
Bilang ng mga digital na input |
8 |
16 |
16 |
8 |
16 |
8 |
· ● Sa mga pangkat ng
· |
2 |
2 |
2 |
2 |
2 |
4 |
Input na katangian ng curve alinsunod sa IEC 61131, Type 1 |
Oo |
Oo |
Oo |
Oo |
Oo |
Oo |
Bilang ng sabay na makokontrol na mga input |
|
|
|
|
|
|
Lahat ng mga naka -mount na posisyon |
|
|
|
|
|
|
· - hanggang sa 40 ° C, max.
· |
8 |
16 |
16 |
8 |
16 |
8 |
Pahalang na pag -install |
|
|
|
|
|
|
· - hanggang sa 40 ° C, max.
· |
8 |
16 |
16 |
8 |
16 |
8 |
· - hanggang sa 50 ° C, max.
· |
8 |
16 |
16 |
8 |
16 |
8 |
Vertical na pag -install |
|
|
|
|
|
|
· - hanggang sa 40 ° C, max.
· |
8 |
16 |
16 |
8 |
16 |
8 |
Boltahe ng input |
|
|
|
|
|
|
· ● Uri ng boltahe ng pag -input
· |
DC |
DC |
DC |
DC |
DC |
AC |
· ● Rated na halaga (DC)
· |
24 v |
24 v |
24 v |
24 v |
24 v |
|
· ● Rated na halaga (AC)
· |
|
|
|
|
|
120/230 V AC |
· ● Para sa signal '0 '
· |
5 V DC sa 1 Ma |
5 V DC sa 1 Ma |
5 V DC sa 1 Ma |
5 V DC sa 1 Ma |
5 V DC sa 1 Ma |
20 V AC sa 1 Ma |
· ● Para sa signal '1 '
· |
15 V DC sa 2.5 Ma |
15 V DC sa 2.5 Ma |
15 V DC sa 2.5 Ma |
15 V DC sa 2.5 Ma |
15 V DC sa 2.5 Ma |
79 V AC sa 2.5 Ma |
Input kasalukuyang |
|
|
|
|
|
|
· ● Para sa signal '0 ', max. (pinapayagan na huminto sa kasalukuyang)
· |
1 Ma |
1 Ma |
1 Ma |
1 Ma |
1 Ma |
1 Ma |
· ● Para sa signal '1 ', min.
· |
2.5 Ma |
2.5 Ma |
2.5 Ma |
2.5 Ma |
2.5 Ma |
2.5 Ma |
· ● Para sa signal '1 ', typ.
· |
4 Ma |
4 Ma |
4 Ma |
4 Ma |
4 Ma |
9 Ma |
Pagkaantala sa pag -input (para sa na -rate na halaga ng boltahe ng input) |
|
|
|
|
|
|
Para sa mga karaniwang input |
|
|
|
|
|
|
· - Parameterizable
· |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Oo; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms at 12.8 ms, napili sa mga pangkat ng apat |
Mga Timbang |
|
|
|
|
|
|
Timbang, tinatayang |
210 g |
310 g |
310 g |
230 g |
350 g |
230 g |
