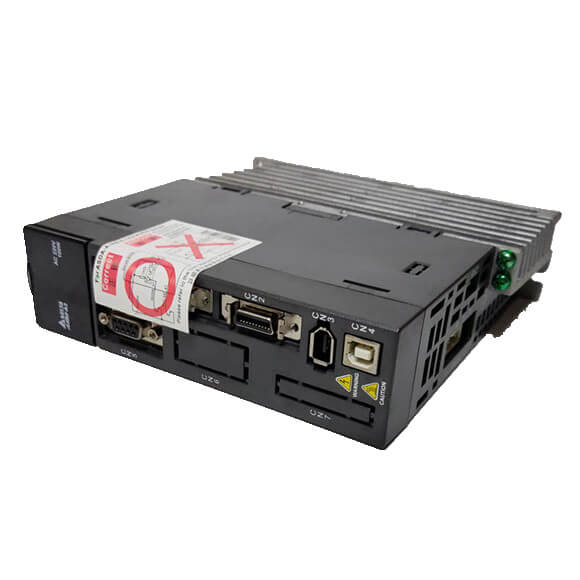

| Delta Asda-A2 Servo Drive |
100 W |
200 W |
400 W |
750 W |
1 kW |
1,5 kW |
2 kW |
3 kW |
4,5 kW |
5,5 kW |
7,5 kW |
11 kW |
15 kW |
| Delta Asda-A2 Servo Drive |
01 |
02 |
04 |
07 |
10 |
15 |
20 |
30 |
45 |
55 |
75 |
1b |
1F |
| Phase d'alimentation / tension |
Triphasé / monophasé 220VAC |
320VAC en 3 phases |
| Plage de tension autorisée |
1 phase / 3 phases 200 ~ 230VAC, -15% ~ 10% |
3 phases 200 ~ 230VAC, -15% ~ 10% |
| Courant d'entrée (3ph) (unités: bras) |
0.39 |
1.11 |
1.86 |
3.66 |
4.68 |
5.9 |
8.76 |
9.83 |
17.5 |
19.4 |
26.3 |
48 |
63 |
| Courant d'entrée (1ph) (unités: bras) |
0.69 |
1.92 |
3.22 |
6.78 |
8.88 |
10.3 |
- |
- |
- |
- |
- |
- |
- |
| Courant de sortie continu (unités: bras) |
0.9 |
1.55 |
2.6 |
5.1 |
7.3 |
8.3 |
13.4 |
19.4 |
32.5 |
40 |
47.5 |
54.4 |
70 |
| Circuit de refroidissement |
Circulation de l'air naturel |
Refroidissement des ventilateurs |
| Résolution de l'encodeur / résolution de rétroaction |
Encodeur incrémentiel: Encodeur de 20 bits ƞBsolute: 17 bits |
| Contrôle du circuit principal |
SVPWM (Modulation de largeur d'impulsion du vecteur d'espace) |
| Modes de réglage |
Auto / manuel |
| Résistance régénérative |
Aucun |
Intégré |
Externe |
| Max. Fréquence d'impulsion d'entrée (uniquement pour le mode non DMCNET) |
Max. 500KPPS / 4MPPS (conducteur de ligne), Max. 200kpps (collectionneur ouvert) |
| Type d'impulsion (uniquement pour le mode non-DMCNET) |
Pulse + Direction, une phase de phase + B, Pulse CCW + CW Pulse |
| Source de commande |
Train d'impulsion externe (mode PT) (uniquement pour le mode non DMCNET) / paramètres internes (mode PR) |
| Stratégie de lissage |
/ RZ-SDVV DQG 3-FXUYH ¿OWHU |
| Équipement électronique |
Electronic Gear N / M multiple n: 1 ~ 32767, M: 1: 32767 (1/50 |
| Sortie du moniteur analogique |
Le signal de moniteur peut définir par paramètres (plage de tension de sortie: ›8v) |
| Fonctions de protection |
Surintensification, surtension, sous-tension, surchauffe surchauffée, erreur de régénération, surcharge, sur-vitesse, commande anormale de contrôle des impulsions, écart excessif, erreur de codeur, erreur de réglage de l'arrêt d'urgence, erreur de communication en série, pertes de phase de puissance, dérivation sériale, court-circuit Terminaux CN3 |
| Interface de communication |
RS-232 / RS-485 / Canopen / USB / DMCNET |
