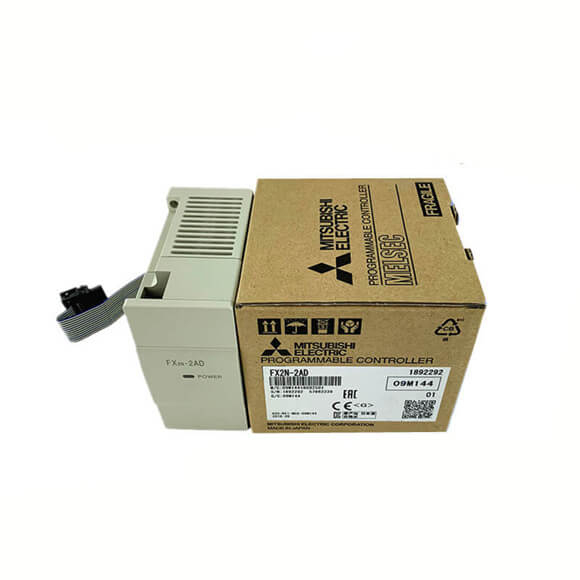

| Module API Mitsubishi |
FX2N et spécifications de l'automate FX2NC |
Remarques |
| Méthode de contrôle des opérations |
Fonctionnement cyclique par programme mémorisé |
| Méthode de contrôle des E/S |
Méthode de traitement par lots (lorsque l'instruction END est exécutée) |
L'instruction de rafraîchissement des E/S est disponible |
| Temps de traitement de l'opération |
Consignes de base : 0,08 ms Consignes appliquées : 1,52 à plusieurs 100 ms |
| Langage de programmation |
Relais langage symbolique + escabeau |
L'escabeau peut être utilisé pour produire un programme de style SFC |
| Capacité du programme |
8000 marches intégrées |
Extensible jusqu'à 16 000 étapes à l'aide d'une cassette mémoire supplémentaire |
| Nombre d'instructions |
Instructions de séquence de base : 20 Instructions escabeau : 2 Instructions appliquées : 125 |
Un maximum de 125 instructions appliquées sont disponibles |
| Configuration des E/S |
Nombre maximum de points de configuration d'E/S matérielles 255, en fonction de la sélection de l'utilisateur (entrées adressables par logiciel max. 255, sorties 255) |
| Relais auxiliaire (bobines M)
Relais auxiliaire (bobines M) Général |
3072 points |
M0 à M3071 |
| Relais auxiliaire (bobines M)
Verrouillé |
2572 points (sous-ensemble) |
M500 à M3071 |
| Relais auxiliaire (bobines M)
Spécial |
256 points |
De la gamme M8000 au M8255 |
| Relais d'état (bobines S)
Général |
1000 points |
S0 à S999 |
| Relais d'état (bobines S) verrouillés |
500 points (sous-ensemble) |
S500 à S999 |
| Relais d'état (bobines S) Initiale |
10 points (sous-ensemble) |
S0 à S9 |
| Relais d'état (bobines S) Annonciateur |
100 points |
S900 à S999 |
| Minuteries (T) 100 ms |
Plage : 0 à 3 276,7 sec200 points |
T0 à T199 |
| Minuteries (T) 10 ms |
Plage : 0 à 327,67 sec46 points |
T200 à T245 |
| Minuteries (T) 1 ms rémanentes |
Plage : 0 à 32,767 sec4 points |
T246 à T249 |
| Minuteries (T) 100 ms rémanentes |
Plage : 0 à 3 276,7 sec6 points |
T250 à T255 |
| Compteurs (C) Général 16 bits |
Plage : 1 à 32 767 comptes 200 points |
C0 à C199Type : compteur 16 bits |
| Compteurs (C)
Général 16 bits Verrouillé 16 bits |
100 points (sous-ensemble) |
C100 à C199Type : compteur 16 bits |
| Compteurs (C) Général 16 bits
Général 32 bits |
Fourchette : -2 147 483 648 à 2 147 483 64735 points |
C200 à C234Type : compteur/décompteur 32 bits |
| Compteurs (C) Général 16 bits
Verrouillé 32 bits |
15 points (sous-ensemble) |
C219 à C234Type : compteur/décompteur 16 bits |
