| des éléments Méthode de détection |
À travers le faisceau |
Rétro-réfléchissant avec la fonction MSR |
Rétro-réfléchissant coaxial avec la fonction MSR |
|
| NPN Sortie précâblée |
E3f @ -tn11 2m |
E3FA-TN12 2M |
E3f @ -rn11 2m |
E3f @ -rn12 2m |
| NPN M12 de sortie Connecteur |
E3f @ -tn21 |
E3FA-TN22 |
E3f @ -rn21 |
E3f @ -rn22 |
| PNP Sortie pré-câblée |
E3f @ -tp11 2m |
E3FA-TP12 2M |

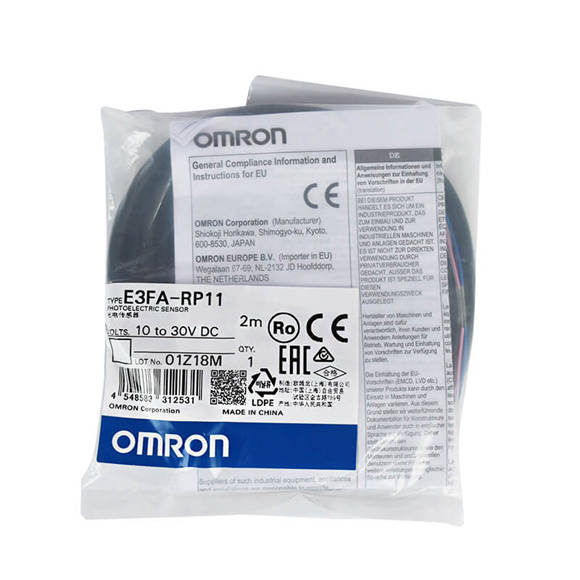

E3f @ -rp11 2m |
E3f @ -rp12 2m |
| PNP Sortie Connecteur M12 |
E3f @ -tp21 |
E3FA-TP22 |
E3f @ -rp21 |
E3f @ -rp22 |
| Distance de détection |
20 m |
15 m |
0,1 à 4 m (avec E39-R1) |
0 à 500 mm (avec E39-R1) |
| Diamètre du point (valeur de référence) |
- |
|
|
|
| Objet de détection standard |
Opaque: 7 mm dia.min. |
Opaque: 75 mm de diamètre. |
|
|
| Voyage différentiel |
- |
|
|
|
| Angle directionnel |
2 ° min. |
|
|
|
| Source lumineuse (longueur d'onde) |
LED rouge (624 nm) |
LED infrarouge (850 nm) |
LED rouge (624 nm) |
|
| Tension d'alimentation |
10 à 30 VDC (inclure une ondulation de tension de 10% (PP) max.) |
|
|
|
| Consommation actuelle |
40 ma max. (Émetteur 25 ma max. Récepteur 15 ma max.) |
25 Ma Max. |
|
|
| Contrôle la sortie |
NPN / PNP (Collecteur ouvert) Courant de charge: 100 mA max. (Tension résiduelle: 3 V Max.), Tension d'alimentation de chargement: 30 VDC Max. |
|
|
|
| Mode de fonctionnement |
Light-on / Dark-on Selectable par câblage |
|
|
|
| Indicateur |
Indicateur de fonctionnement (orange) Indicateur de stabilité (vert) Indicateur de puissance (vert): uniquement émetteur du faisceau |
|
|
|
| Circuits de protection |
Protection de polarité inverse de l'alimentation, protection de court-circuit de sortie et protection de polarité inverse de sortie |
|
|
|
| Temps de réponse |
0,5 ms |
|
|
|
| Ajustement de sensibilité |
Ajusteur à un tour |
|
|
|
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence: 3 000 lx max./ lumière du soleil: 10 000 lx max. |
|
|
|
| Plage de température ambiante |
Fonctionnement: -25 à 55 ° C / stockage: -40 à 70 ° C (sans glaçage ni condensation) |
|
|
|
| Gamme d'humidité ambiante |
Fonctionnement: 35 à 85% / stockage: 35 à 95% (sans condensation) |
|
|
|
| Résistance à l'isolation |
20 MΩ min. à 500 VDC |
|
|
|
| Résistance diélectrique |
1 000 VAC à 50/60 Hz pendant 1 min. entre les pièces et le boîtier portant le courant |
|
|
|
| Résistance aux vibrations |
Destruction: 10 à 55 Hz, 1,5 mm Double amplitude pendant 2 heures chacune dans les directions x, y et z |
|
|
|
| Résistance aux chocs |
Destruction: 500 m / s2 3 fois chacune dans les directions x, y et z |
|
|
|
| Degré de protection |
IEC: IP67, DIN 40050-9: IP69K * |
|
|
|
| Poids (état emballé / SEUX CAPTEUR) Pré-câble (2M) |
E3FA: env. 110 g / environ. 50 g, respectivement, E3FB: env. 175 g / environ. 65 g, respectivement |
E3FA: env. 60 g / environ. 50 g, E3FB: env. 95 g / environ. 65 g |
|
|
| Connecteur |
E3FA: env. 30 g / environ. 10 g, respectivement, E3FB: env. 85 g / environ. 20 g, respectivement |
E3FA: env. 20 g / environ. 10 g, e3fb: env. 50 g / environ. 20 g |
|
|
| M ates |
E3FA: ABS, E3FB: Nickel-Brass |
|
|
|
| Objectif et affichage |
PMMA |
|
|
|
| Ajusteur |
Pom |
|
|
|
| Noix |
E3FA: POM, E3FB: Nickel-Brass |
|
|
|
| Accessoires |
Fiche d'instruction M18 NUTS (4 PCS) |
Fiche d'instruction M18 NUTS (2 PCS) |
|
|
