| Méthode de détection |
Barrage |
|
|
|
| NPNSortie |

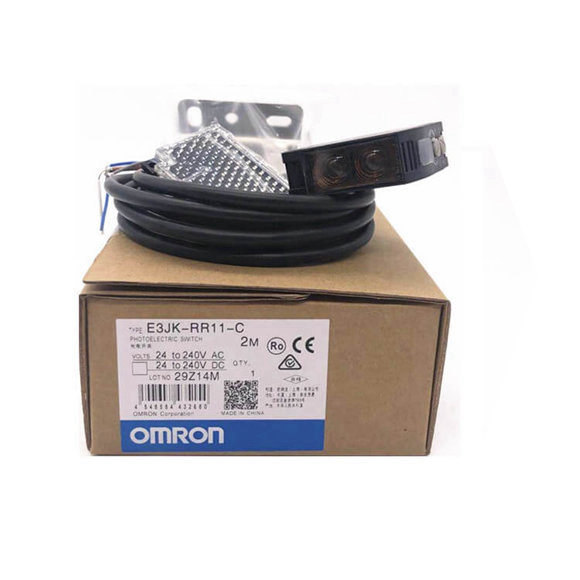

E3JK-TN11 |
E3JK-TN12 |
E3JK-TN13 |
E3JK-TN14 |
| Sortie PNP |
E3JK-TP11 |
E3JK-TP12 |
E3JK-TP13 |
E3JK-TP14 |
| Distance de détection |
40 m |
5 m |
40 m |
5 m |
| Objet à détecter standard |
Opaque : 17 mm de diamètre. min. |
|
|
|
| Voyage différentiel |
– |
|
|
|
| Angle directionnel |
Émetteur et récepteur 3° min. |
|
|
|
| Source lumineuse (longueur d'onde) |
LED rouge (624 nm) |
LED infrarouge (850 nm) |
|
|
| Tension d'alimentation |
10 à 30 VDC, y compris ondulation (pp) : 10 % |
|
|
|
| CC |
40 mA maximum. (Émetteur 25 mA max. Récepteur 15 mA max.) |
|
|
|
| CA |
– |
|
|
|
| Sortie de contrôle |
Tension d'alimentation de charge : 30 V max., Courant de charge : 100 mA max., Tension résiduelle : 3 V max., sortie à collecteur ouvert (sortie NPN/PNP selon le modèle), sélectionnable Light-ON/Dark-ON |
|
|
|
| Circuits de protection |
Protection contre l'inversion de polarité de l'alimentation, protection contre les courts-circuits de sortie et protection contre l'inversion de polarité de sortie |
|
|
|
| Temps de réponse |
1 ms maximum. |
|
|
|
| Réglage de la sensibilité |
Récepteur de réglage à un tour (E3JK-T@@@-D) uniquement |
|
|
|
| Éclairage ambiant (côté récepteur) |
Lampe à incandescence : 3 000 lx max., Lumière du soleil : 11 000 lx max. |
|
|
|
| Plage de température ambiante |
Fonctionnement : -25°C à 55°C, Stockage : -40°C à 70°C (sans givrage ni condensation) |
|
|
|
| Plage d'humidité ambiante |
Fonctionnement : 35 % à 85 %, Stockage : 35 % à 95 % (sans condensation) |
|
|
|
| Résistance d'isolation |
20 MΩ min. à 500 VCC |
|
|
|
| Rigidité diélectrique |
1 500 VCA, 50/60 Hz pendant 1 min |
|
|
|
| Destruction |
10 à 55 Hz avec une double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
| Mauvais fonctionnement |
10 à 55 Hz avec une double amplitude de 1,5 mm pendant 2 heures chacune dans les directions X, Y et Z |
|
|
|
| Destruction |
500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
| Mauvais fonctionnement |
500 m/s2 3 fois chacune dans les directions X, Y et Z |
|
|
|
| Degré de protection |
CEI 60529 IP64 |
|
|
|
| Méthode de connexion |
Pré-câblé (longueur standard : 2 m) |
|
|
|
| Poids (état emballé) |
Env. 300g |
|
|
|
| Cas |
ABS (Acrylonitrile Butadiène Styrène) |
|
|
|
| Objectif/ Fenêtre d'affichage |
Résine méthacrylique |
|
|
|
| Ajusteur |
POM |
|
|
|
| Câble |
PVC |
|
|
|
| Rayon de courbure du câble |
R18 |
|
|
|
| Accessoires |
Manuel d'instructions |
|
|
|
