AC Samhlacha Soláthair Cumhachta |
Múnlaí Soláthair Cumhachta DC |
|
| Múnla |

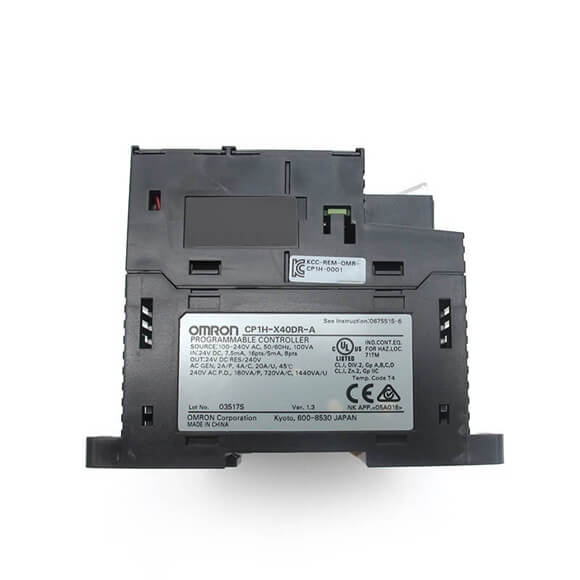

Cp1h-@@@-a |
Cp1h-@@@-D. |
|
| Soláthar cumhachta |
100 go 240 VAC 50/60 Hz |
24 VDC |
|
Raon voltais oibriúcháin |
85 264 Vac |
20.4 go 26.4 VDC
(le 4 aonad leathnaithe nó níos mó agus leathnú I/O aonaid: 21.6 go 26.4 VDC) |
|
| Tomhaltas cumhachta |
100 va max. (Cp1h-@@@-a) (leathanach 28) |
50 W Max. (CP1H-@@@@ d) (leathanach 28) |
|
Reatha Inrush (féach nóta.) |
100 go 120 ionchur VAC:
20 uas. (le haghaidh tús fuar ag teocht an tseomra) 8 ms max. 200 go 240 ionchur VAC: 40 uas. (le haghaidh tús fuar ag teocht an tseomra), 8 ms max. |
30 uas. (le haghaidh tús fuar ag teocht an tseomra) 20 ms max. |
|
| Soláthar cumhachta seachtrach |
300 Ma ag 24 VDC |
Aon |
|
| Friotaíocht inslithe |
20 MΩ min. (ag 500 VDC) idir na críochfoirt AC seachtracha agus na críochfoirt GR |
Gan aon insliú idir an bhunscoil agus an meánscoil do sholáthar cumhachta DC |
|
| Neart tréleictreach |
2,300 VAC ag 50/60 Hz ar feadh 1 nóiméad idir na críochfoirt sheachtracha AC agus GR, sruth sceite: 5 Ma max. |
Gan aon insliú idir an bhunscoil agus an meánscoil do sholáthar cumhachta DC |
|
| Díolúine torainn |
Cloíonn sé le IEC 61000-4-4. 2 kV (líne soláthair cumhachta) |
|
| Friotaíocht creathadh |
Cloíonn sé le JIS C60068-2-6. 10 go 57 Hz, aimplitiúid 0.075-mm, 57 go 150 Hz, luasghéarú: 9.8 m/s2 i X, Y, agus Z treoracha ar feadh 80 nóiméad an ceann. Am Sweep: 8 nóiméad ´ 10 scuabadh = am iomlán 80 nóiméad) |
|
| Friotaíocht turraing |
Cloíonn sé le JIS C60068-2-27. 147 m/s2 trí huaire an ceann i dtreoracha x, y, agus z |
|
| Meon oibriúcháin comhthimpeallach |
0 go 55 ° C. |
|
| Taise comhthimpeallach |
10% go 90% (gan aon chomhdhlúthú) |
|
| Timpeallacht oibriúcháin chomhthimpeallach |
Gan aon ghás creimneach |
|
| Teocht stórála comhthimpeallach |
-20 go 75 ° C (gan ceallraí a áireamh.) |
|
| Am gabháltas cumhachta |
10 ms min. |
2 min min. |
|
