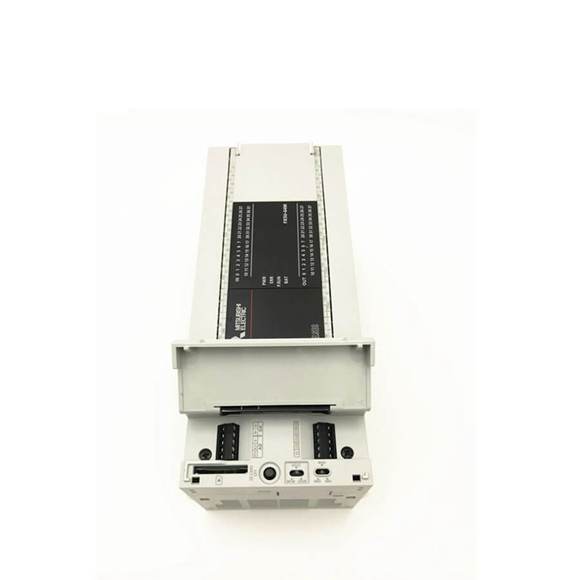

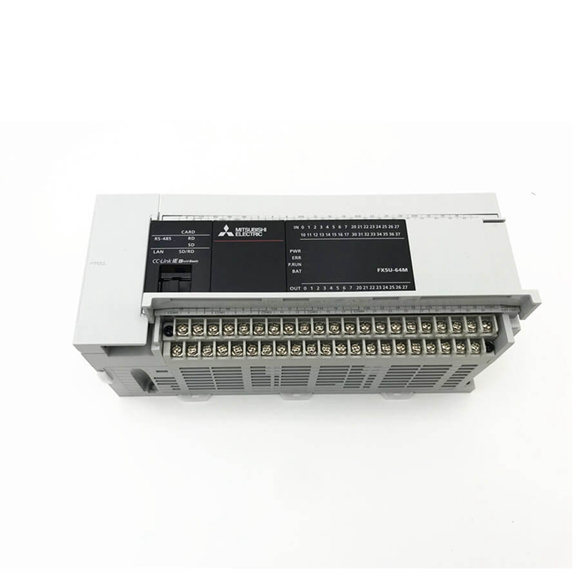

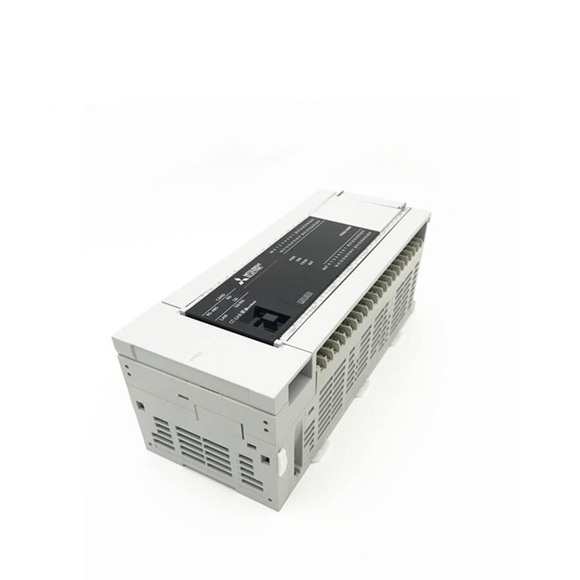

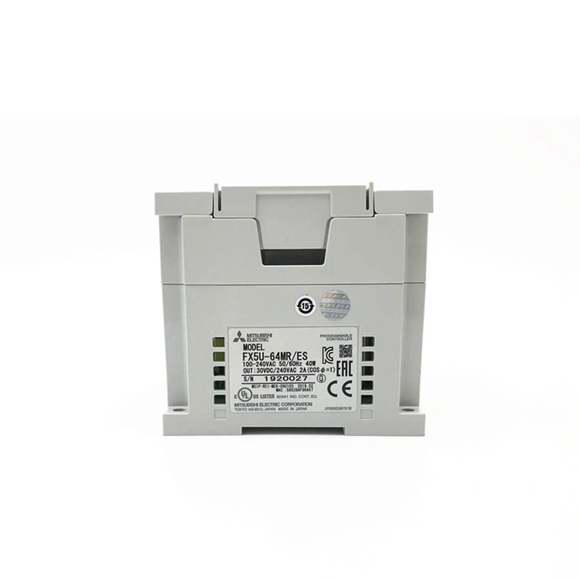

| מודול מעבד FX5U/FX5UC |
מפרטים |
| מערכת בקרה |
פעולה חוזרת של תוכנית מאוחסנת |
| קלט/פלט
מערכת בקרה |
מערכת רענון (כניסה/פלט גישה ישירה מותרים לפי מפרט של קלט/פלט גישה ישירה [DX, DY]) |
|
שפת תכנות |
דיאגרמת סולם (LD), טקסט מובנה (ST), דיאגרמת בלוק פונקציות/שפת סולם (FBD/LD) |
| תִכנוּת
פונקציית הרחבה |
בלוק פונקציות (FB), פונקציה (FUN), תכנות תוויות (מקומי/עולמי) |
| סריקה מתמדת |
0.2 עד 2000 אלפיות השנייה (ניתן להגדיר במרווחים של 0.1 אלפיות השנייה) |
| הפסקת מחזור קבועה |
1 עד 60000 ms (ניתן להגדיר במרווחים של 1 ms) |
| מפרטי ביצועים |
100 אלפיות השנייה, 10 אלפיות השנייה, 1 אלפיות השנייה |
| מספר ביצועי תוכנית |
32 |
| מספר קבצי FB |
16 (עד 15 למשתמש) |
|
סוג ביצוע |
סוג המתנה, סוג ביצוע ראשוני, סוג ביצוע סריקה, סוג ביצוע במחזור קבוע, סוג ביצוע אירוע |
| סוג פסיקה |
הפסקת טיימר פנימית, הפסקת קלט, הפסקת התאמה בהשוואה במהירות גבוהה, הפרעה ממודול |
| עיבוד הוראות
זמן LD X0 |
34 ns |
| זמן עיבוד הוראות MOV D0 D1 |
34 ns |
| קיבולת תוכנית זיכרון |
64 אלף צעדים (128 קילובייט, זיכרון פלאש) |
| כרטיס זיכרון SD |
קיבולת כרטיס זיכרון (כרטיס זיכרון SD/SDHC: מקסימום 4 Gbytes) |
| זיכרון מכשיר/תווית |
120 קילובייט |
| זיכרון נתונים
/ROM רגיל |
5 מגה בייט |
| זיכרון פלאש (פלאש
ROM) ספירת כתיבה |
מקסימום 20000 פעמים |
| קיבולת אחסון קבצים
זיכרון מכשיר/תווית |
1 |
| זיכרון נתוניםP: מספר של
קבצי תוכנית FB: לא. של קבצי FB |
P: 32, FB: 16 |
| כרטיס זיכרון SD |
2 ג'יגה בייט: 511Q1, 4 ג'יגה בייט: 65534Q1 |
| פונקציית שעון
הצגת נתונים |
שנה, חודש, יום, שעה, דקה, שנייה, יום בשבוע (זיהוי אוטומטי של שנה מעוברת) |
| דִיוּק |
הפרש חודשי: ±45 שניות ב-25°C (ערך אופייני) |
| מספר קלט
נקודות פלט |
256 נקודות או פחות |
| מספר שלט
נקודות I/O |
384 נקודות או פחות |
| מספר כולל של נקודות של (1)
ו (2) |
512 נקודות או פחות |
| קיבולת עבור
שימור הפסקת חשמל |
מקסימום 12 K מיליםQ3 |
