| חישה שיטת |
מודל דרך קורות |
מודל רטרו-רפלקטיבי (עם פונקציית MSR) |
מודל מפוזר-רפלקטיבי |
| דגם פריט |
E3jm-10 @ 4 (t) -nn e3jm-10 @ 4 (t) -g-nn e3jm-10 @ 4 (t) -nn-us |
E3JM-R4 @ 4 (T) E3JM-R4 @ 4 (T) -G E3JM-R4 @ 4 (T) -US |

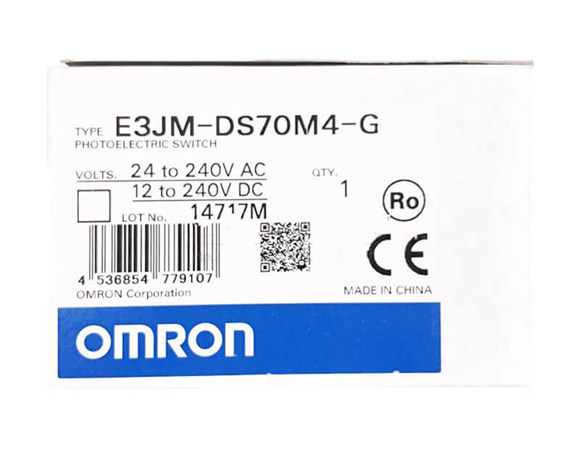

E3JM-DS70 @ 4 (T) E3JM-DS70 @ 4 (T) -G E3JM-DS70 @ 4 (T) -US |
| מרחק חישה |
10 מ ' |
4 מ '(בעת שימוש ב- E39-R1) |
נייר לבן (200 '200 מ'מ): 700 מ'מ |
| אובייקט חישה רגיל |
אטום: 14.8 מ'מ דיא. דקה. |
אטום: 75 מ'מ דיא. דקה. |
- |
| נסיעות דיפרנציאליות |
- |
20% מקסימום. של מרחק חישה |
|
| זווית כיוונית |
גם פולט וגם מקלט 3 ° עד 20 ° |
1 ° עד 5 ° |
- |
| מקור אור (אורך גל) |
LED אינפרא אדום (950 ננומטר) |
LED אדום (660 ננומטר) |
LED אינפרא אדום (950 ננומטר) |
| מתח אספקת חשמל |
12 עד 240 VDC ± 10%, Ripple (PP): 10%מקסימום .24 עד 240 VAC ± 10%, 50/60 הרץ |
|
|
| זֶרֶם יָשָׁר |
3 W מקסימום. (פול 1 W מקסימום מקלט 2 W מקסימום) |
2 W מקסימום. |
|
| AC |
3 W מקסימום. (פול 1 W מקסימום מקלט 2 W מקסימום) |
2 W מקסימום. |
|
| פלט שליטה |
פלט ממסר (e3jm-@@ m4 (t) (-@) דגם): spdt, 250 vac, 3a (cosf = 1) מקסימום, 5 vdc, 10 ma min. DC SSR פלט (E3JM-@@ S4 (T) (-@) דגם): 48 VDC, 100 MA MAX. (מתח שיורי: 2 וולט מקסימום) |
|
|
| מֵכָנִי |
50,000,000 פעמים דקות. (תדר מיתוג: 18,000 פעמים/שעה) |
|
|
| חַשׁמַלִי |
100,000 פעמים דקות. (תדר מיתוג: 1,800 פעמים/שעה) |
|
|
| פלט ממסר |
(E3jm-@@ m4 (t) (-@) דגמים) להפעיל או לאפס: 30 ms max. |
|
|
| פלט DC SSR |
(E3jm-@@ s4 (t) (-@) דגמים) להפעיל או לאפס: 5 ms max. |
|
|
| התאמת רגישות |
- |
שמאי פונה אחת |
|
| פונקציית טיימר * |
מתג עיכוב על עיכוב/מחוץ לעכבה/ירייה אחת SelectAbleDelay זמן: 0.1 עד 5 שניות (מתכוונן), רק עבור e3jm-@@@ 4t (-@) |
|
|
| תאורת הסביבה (צד מקלט) |
מנורת ליבון: 3,000 LX מקסימום. |
|
|
| טווח טמפרטורות הסביבה |
הפעלה: -25 מעלות צלזיוס עד 55 מעלות צלזיוס, אחסון: -30 מעלות צלזיוס עד 70 מעלות צלזיוס (ללא ציפוי או עיבוי) |
|
|
| טווח לחות הסביבה |
הפעלה: 45% עד 85% (ללא עיבוי), אחסון: 35% עד 95% (ללא עיבוי) |
|
|
| התנגדות לבידוד |
20 MΩ דקות. ב 500 VDC |
|
|
| חוזק דיאלקטרי |
2,000 VAC, 50/60 הרץ למשך דקה. |
|
|
| הרס התנגדות רטט |
משרעת כפולה של 10 עד 55 הרץ, 1.5 מ'מ למשך שעתיים כל אחת בכיווני x, y ו- z |
|
|
| תקלה בהתנגדות רטט |
משרעת כפולה של 10 עד 55 הרץ, 1.5 מ'מ למשך שעתיים כל אחת בכיווני x, y ו- z |
|
|
| הרס התנגדות הלם |
500 מ '/S2 3 פעמים כל אחת בכיווני x, y ו- z |
|
|
| תקלה |
100 מ '/S2 3 פעמים כל אחת בכיווני x, y ו- z |
|
|
| מידת ההגנה |
IEC 60529: IP66 |
|
|
| שיטת חיבור |
חסימת מסוף |
|
|
| משקל (מצב ארוז) |
בערך 270 גרם |
בערך 160 גרם |
|
| מִקרֶה |
ABS (Acrylonitril Butadiene Styrene) |
|
|
| עֲדָשָׁה |
שרף מתקרילי |
|
|
| לְכַסוֹת |
פוליקרבונט |
|
|
| סוגר הרכבה |
בַּרזֶל |
|
|
| אביזרים |
סוגר הרכבה (עם בורג), אגוזים, כיסוי הגנת מסוף, קבוצה אחת של אגוזי חיבור כבלים (לא לכלול דגמי US), מדריך להוראות, רפלקטור (E39-R1: רק לחיישנים רטרו-רפלקטיביים) |
|
|
